Caja de cambios armónica de doble cubo serie HHT Φ90mm Relación 100:1 Holgura 20arcsec Diámetro de entrada 14mm

0 Comentarios - Escribir Comentario

M$5,143.00

5 o más M$4,967.20

10 o más M$4,803.00

50 o más M$4,649.40

100 o más M$4,505.20

In Stock: 10000
Model: HHT-20-100-I-D14-D
Gross Weight: 0.88kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 3

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

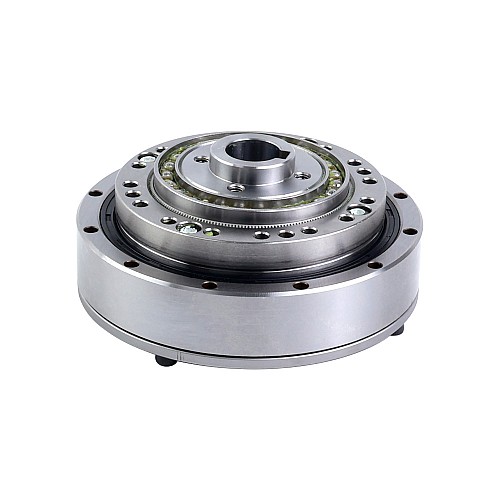

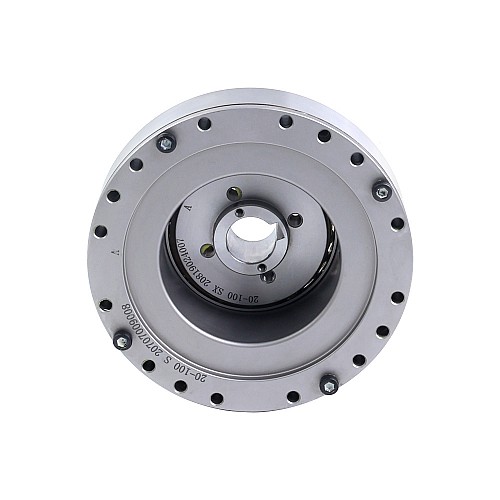

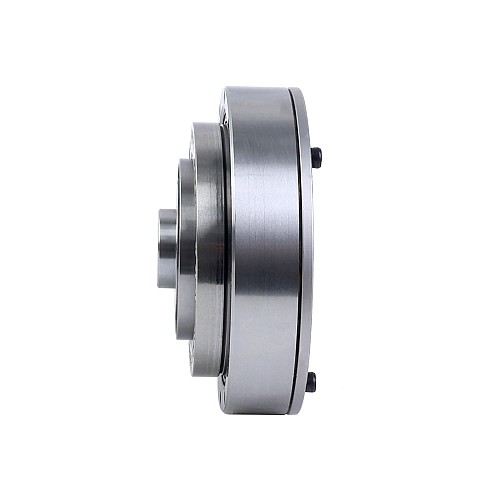

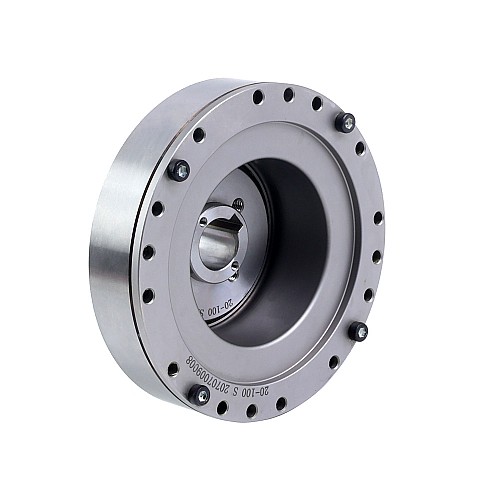

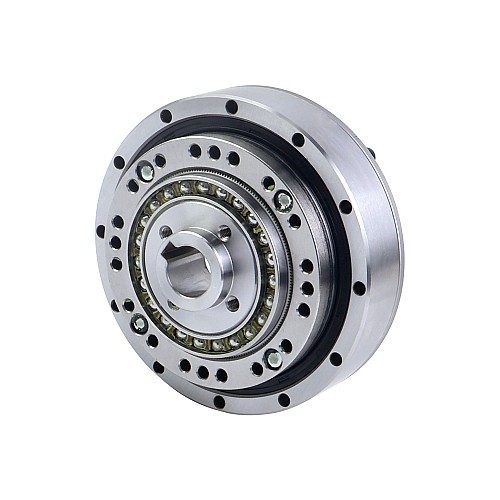

Este reductor armónico de doble cubo ofrece mayor flexibilidad y rigidez de montaje. Con relación de transmisión 100, tamaño de marco Φ90mm, diámetro de eje de entrada 14mm y juego máximo 20arcsec, asegura alta precisión y durabilidad.

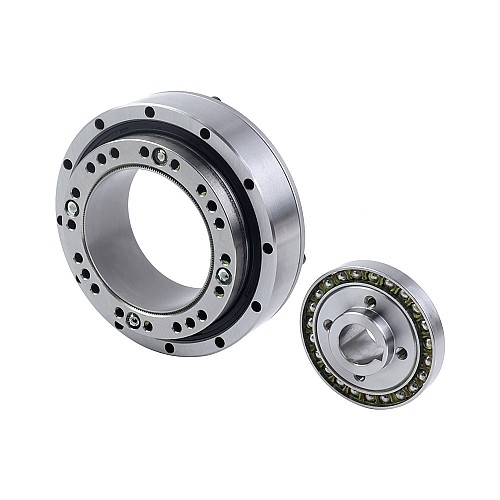

La Caja de cambios armónicas serie HHT presenta un generador de ondas integrado y una estructura compacta. El flexspline y el rígido están conectados a través de cojinetes transversales de alta rigidez, lo que lo convierte en un producto modular fácil de operar. Puede fijarse por cualquiera de sus extremos, rígido o flexible, para conexión de salida.
Caracterizada por un diseño ultraplano, liviano y compacto, esta serie es ampliamente utilizada en robots humanoides, máquinas herramienta metálicas, equipos médicos, equipos de comunicación, etc.

Características clave

Entrada y salida coaxiales
Diseño de doble cubo
Alta capacidad de par y alta rigidez
Excelente precisión de posicionamiento y precisión de rotación
Diseño de estructura compacto y simple con juego entre bajo y cero, conectado directamente al motor y fácil de instalar

Especificaciones de la caja de cambios

Número de pieza: HHT-20-100-I-D14-D
Tipo de caja de cambios: Caja de cambios armónica
Material del engranaje: Acero aleado
Relación de transmisión: 100:1
Juego en vacío: <=20arcsec
Par nominal (velocidad de entrada 2000rpm): 40.00Nm(5664.47oz.in)
Momento Par permitido: 147.00Nm(20816.91oz.in)
Par máximo de arranque y parada: 82.00Nm(11612.15oz.in)
Velocidad máxima de entrada permitida: 6500rpm
Velocidad de entrada promedio permitida: 3500rpm
Vida de servicio: 15000hours

Especificaciones físicas

Tamaño del marco: Φ90mm
Longitud de la caja de cambios: 29mm
Tipo de eje de entrada: chavetero
Diámetro del eje de entrada: Φ14mm

Entorno operativo(Tj = 25℃/77℉)

Temperatura ambiente: 0-40℃
Sin salpicaduras de agua o aceite
No exponer a gases corrosivos o explosivos
Sin polvo como el polvo metálico

Especificación Eléctrica
Par nominal/2000rpm(Nm)	40
Velocidad de entrada promedio permitida(rpm)	3500
Especificación Física
Diámetro del eje de entrada(mm)	14
Juego	<=20arcsec
Longitud de la caja de cambios(mm)	29
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
Producción en serie	HHT
Relación de transmisión(xx:1)	100
Tamaño(mm)	Φ90
Tipo de caja de cambios	Caja de cambios armónica
