NMRV30-G7.5-D9 Descatalogado
Relación de transmisión(xx:1)7.5
Tipo de caja de cambiosCaja de engranajes helicoidales
Diámetro del eje de entrada(mm)9
Descargas
Misma serie
| Modelo | Relación de transmisión(xx:1) | Tipo de caja de cambios | Diámetro del eje de entrada(mm) | Precio | Existencias | |
|---|---|---|---|---|---|---|
| 1-CL57Y-S12 Descatalogado | — | — | — | — | — | |
| 1-CL57Y-S20 Descatalogado | — | — | — | — | — | |
| 1-CL57Y-S30A Descatalogado | — | — | — | — | — | |
| 1-CLYS20 Descatalogado | — | — | — | — | — | |
| 1-CLYS30 Descatalogado | — | — | — | — | — | |
| 1-CLYS30-1M5 Descatalogado | — | — | — | — | — | |
| 1-CLYS30S-V20 Descatalogado | — | — | — | — | — | |
| 1-CLYS40 Descatalogado | — | — | — | — | — | |
| 1-DM542T-24HS34 Descatalogado | — | — | — | — | — | |
| 1-DM542T-24HS39 Descatalogado | — | — | — | — | — | |
| 1-DM556S-24HS39 Descatalogado | — | — | — | — | — | |
| 11C13S0754ED3-013RS Descatalogado | — | — | — | — | — | |
| 11E13S0754ED2-100RS Descatalogado | — | — | — | — | — | |
| 11E18S0754ED2-101RS Descatalogado | — | — | — | — | — | |
| 11E18S0754FD3-250RS Descatalogado | — | — | — | — | — | |
| 11E18S0754GD3-250RS Descatalogado | — | — | — | — | — | |
| 11E20S0674AA2-100RS Descatalogado | — | — | — | — | — | |
| 11E20S0674ED2-100RS Descatalogado | — | — | — | — | — | |
| 11HS12-0674D2-PG27 Descatalogado | — | 26.85 | Economía Planetaria | — | — | |
| 11HS12-0674S-PG100 Descatalogado | — | 99.548 | Economía Planetaria | — | — | |
| 11HS20-0674D-PG14-AR3 Descatalogado | — | 13.73 | Economía Planetaria | — | — | |
| 11HS20-0714S-PG100 Descatalogado | — | 99.05 | Economía Planetaria | — | — | |
| 11N13S0754AA2-100RS Descatalogado | — | — | — | — | — | |
| 11N13S0754QE2-150RS Descatalogado | — | — | — | — | — | |
| 11N18S0754ED3-250RS Descatalogado | — | — | — | — | — | |
| 11N20S0674AA2-100RS Descatalogado | — | — | — | — | — | |
| 14E13S0574JE3-150RS Descatalogado | — | — | — | — | — | |
| 14E13S0574QE3-150RS Descatalogado | — | — | — | — | — | |
| 14E17S0914JE3-250RS Descatalogado | — | — | — | — | — | |
| 14E17S0914QE3-250RS Descatalogado | — | — | — | — | — |
Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son NMRVS30-G7.5-D9.
La caja de engranajes helicoidales se ha mejorado utilizando mejores materiales. Si necesita la nueva versión, consulte NMRVS30-G7.5-D9.
Si desea saber más sobre la diferencia entre los engranajes helicoidales nuevos y antiguos,por favor lea este artículo.
Por lo general, se recomienda que las cajas de engranajes sin fin utilicen el tipo de instalación B3. Si utiliza otros tipos de instalación, contáctenos para personalizarlos.

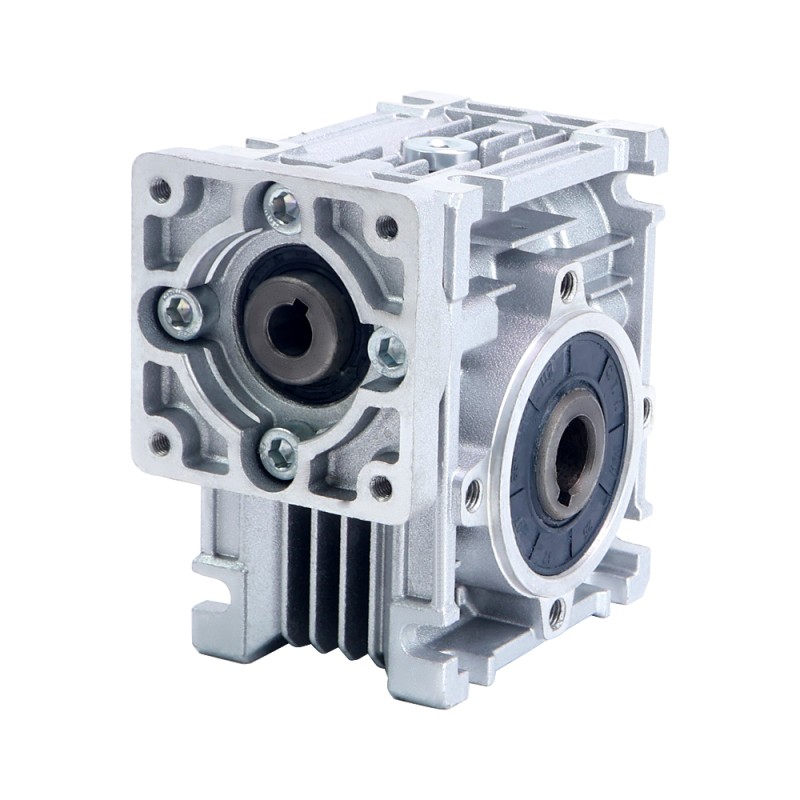

7.5:1 Caja de engranajes helicoidales NMRV30 9mm Diámetro del eje de entrada
El tamaño de esta caja de cambios es de 57mmx57mm y el diámetro del eje de entrada es de 9mm. Esta caja de engranajes helicoidales está diseñada para motor paso a paso Nema 23 u otro motor de tamaño 57mm x 57mm, el eje de salida está desplazado 90° desde el eje impulsor. Además de las cajas grandes, la ausencia de espacios en la estructura de la caja significa que está sellada herméticamente y sin mantenimiento. Evita que el lubricante se pierda fácilmente, se eche a perder y se cambie.
Especificaciones de la caja de cambios
- Número de pieza del fabricante: NMRV30-G7.5-D9
- Tipo de caja de cambios: Caja de engranajes helicoidales
- Relación de transmisión: 7,5:1
- Par de torsión máximo permitido de salida: 18Nm(159,31lb-in)
- Carga radial de salida máxima: 0,68kN
- Tipo de salida: orificio hueco
- Diámetro del orificio de salida: Φ14mm
- Tipo de eje de entrada: chavetero
- Diámetro del eje de entrada: Φ9mm
- Longitud máxima del eje de entrada: 25mm
Nota
- Velocidad de entrada recomendada <=1500 rpm.
- Debido al alto juego, los reductores helicoidales no son adecuados para aplicaciones de posicionamiento.
