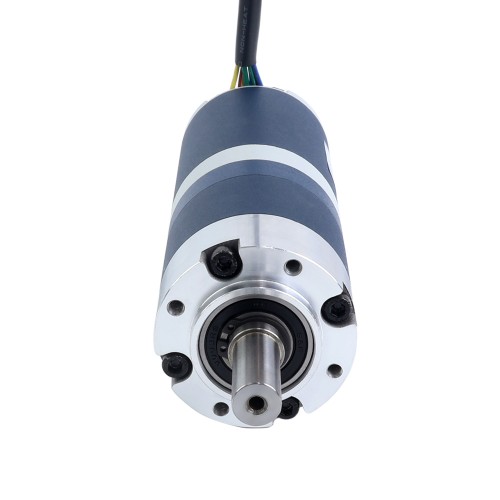

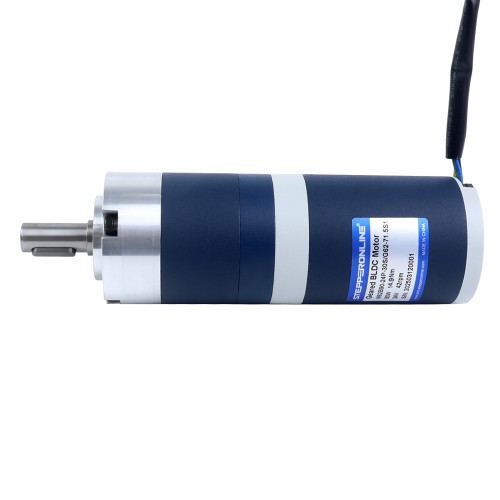

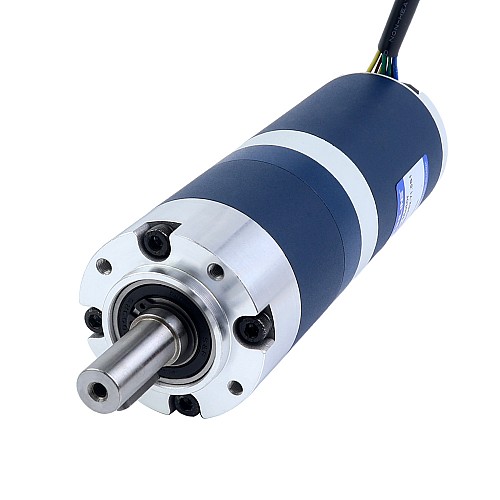

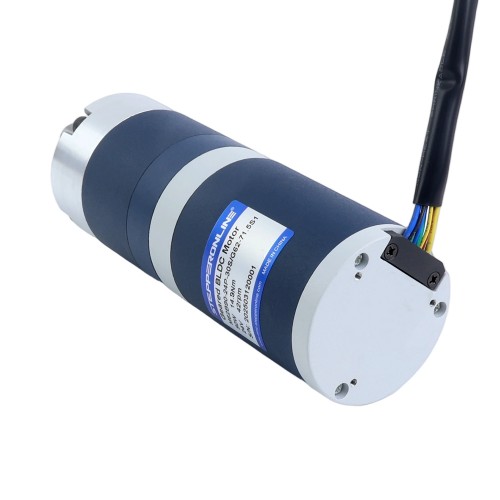

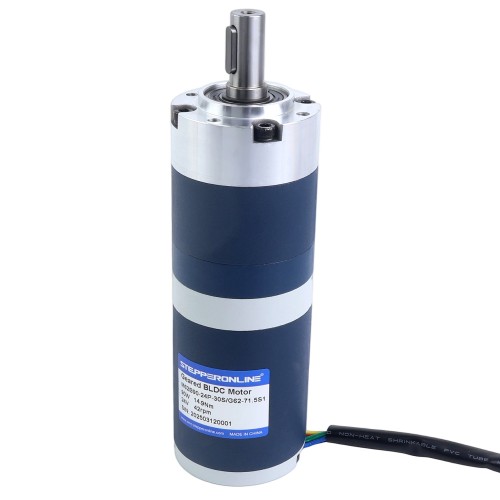

24V 90W 41,9RPM Motor DC sin Escobillas con Caja Reductora 14,90Nm(2110,01oz.in) 71,5:1 Caja Planetaria

0 Comentarios - Escribir Comentario

M$1,133.20

5 o más M$1,102.80

10 o más M$1,074.00

50 o más M$1,046.60

100 o más M$1,020.60

Stock: 200
Model: M62B90-24P-30S/G62-71.5S1
Weight: 2.64kg
Location: ISO, CE

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este es un motor brushless DC de 24V 90W con diámetro de brida Φ62mm, par nominal de 14,90Nm(2110,01oz.in) y velocidad nominal de 41,9rpm. Equipado con una caja de cambios planetaria de relación 71,5:1, proporciona alto par para aplicaciones de precisión. Su diseño cilíndrico compacto facilita la integración en sistemas con espacio limitado.

Especificaciones eléctricas

P/N: M62B90-24P-30S/G62-71.5S1
Fase: 3
Polos: 10
Tensión nominal: 24V
Potencia nominal: 90W
Corriente nominal: 5,0A
Par nominal: 14,90Nm(2110,01oz.in)
Velocidad nominal: 41,9rpm
Velocidad sin caja de cambios: 3800rpm±10%
Sensor: Sensor Hall
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tipo de caja de cambios: Caja de engranajes planetarios
Relación de transmisión: 71,5:1
Tamaño del marco: Φ62mm
Longitud total: 172,2mm
Tipo de eje: Chavetero
Diámetro del eje: Φ14mm
Longitud del eje: 39mm
Peso: 2,46kg

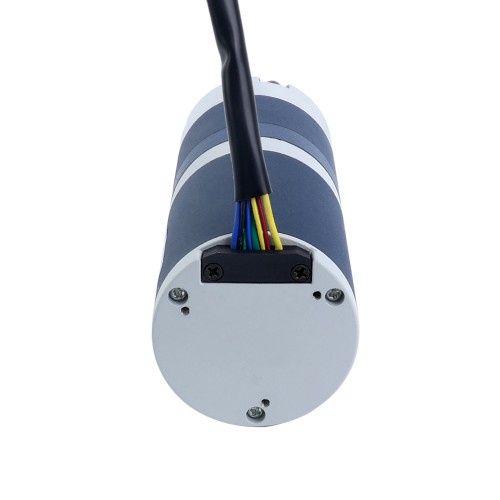

Conexión

Cables del motor			Cables Hall
U	V	W	+	-	Ha	Hb	Hc
Amarillo	Verde	Azul	Rojo	Negro	Amarillo	Verde	Azul
20AWG			26AWG

Opciones de relación de transmisión

Para relaciones opcionales y sus velocidades/par nominal, consulte la tabla.

Etapa	1-Etapa				2-Etapa
Relación de reducción	3,65	5,36	6,55	8,63	13,3	19,6	24,6	30	35,1	46,2	56,5
Velocidad(rpm)	822	560	458	348	226	153	122	100	85	65	53
Par de torsión (Nm)	0,63	0,92	1,13	1,48	2,10	3,00	3,80	4,60	5,40	7,10	8,70

Etapa	3-Etapa
Relación de reducción	71,5	89,8	104,8	112,8	128	144,5	160,9	181,6	196,5	229,5	302,5	398,5
Velocidad(rpm)	42	33	29	27	23	21	19	17	15	13	9,9	7,5
Par de torsión (Nm)	10,00	13,00	15,00	16,00	18,00	20,00	22,00	25,00	27,00	32,00	40,00	35,00

El controlador BLDC recomendado para este motor es BLD-305S.

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	5
Nº de fase	3
Par nominal(Nm)	14.9
Potencia nominal(W)	90
Tensión nominal(V)	24
Velocidad nominal(rpm)	41.9
Especificación Física
Con cambio	Sí
Diámetro del eje(mm)	14
Longitud del cuerpo(mm)	172.2
Longitud del eje(mm)	39
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	71.5
Tamaño(mm)	62 Redondo
Tipo de caja de cambios	Caja de engranajes planetarios
Tipo de eje de salida	Chavetero
