24V 200W 42RPM Motor DC sin Escobillas con Caja Reductora 33,00Nm(4673,18oz.in) 71,5:1 Caja Planetaria

0 Comentarios - Escribir Comentario

M$1,747.60

5 o más M$1,689.80

10 o más M$1,635.80

50 o más M$1,585.00

100 o más M$1,537.40

En stock: 10000
Modelo: M82B200-24P-30S/G82-71.5S1
Peso bruto: 4.71kg
Certificado: ISO, CE

Opciones Disponibles

Nave de (Haga clic en país para stock en directo)

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

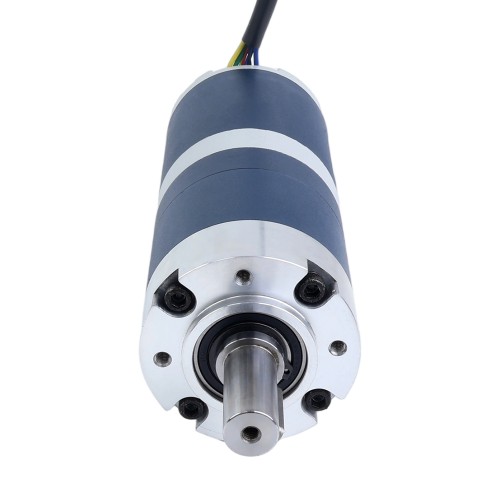

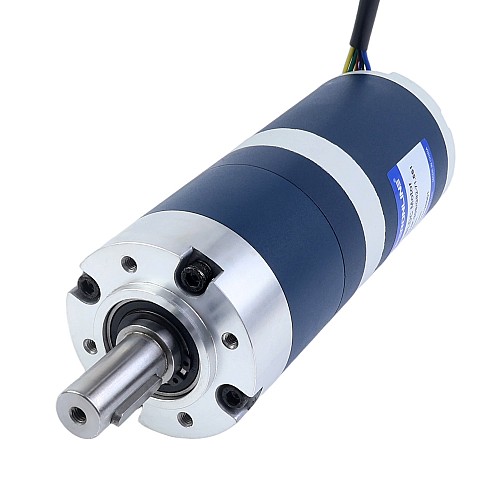

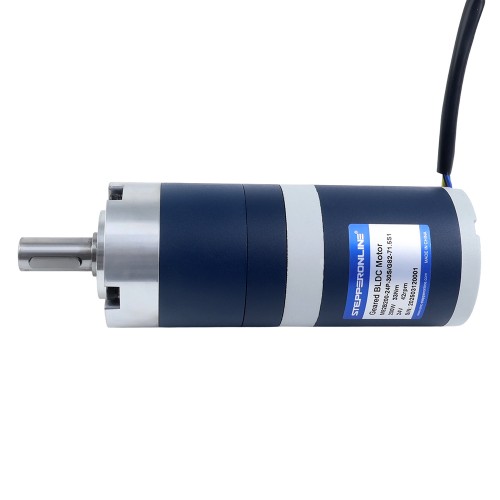

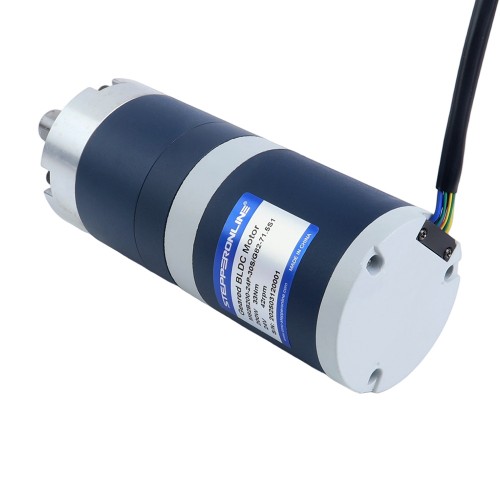

Este es un motor brushless DC de 24V 200W con diámetro de brida Φ82mm, par nominal de 33,00Nm(4673,18oz.in) y velocidad nominal de 42rpm. Equipado con una caja de cambios planetaria de relación 71,5:1, proporciona alto par para aplicaciones de precisión. Su diseño cilíndrico compacto facilita la integración en sistemas con espacio limitado.

Especificaciones eléctricas

P/N: M82B200-24P-30S/G82-71.5S1
Fase: 3
Polos: 10
Tensión nominal: 24V
Potencia nominal: 200W
Corriente nominal: 10,5A
Par nominal: 33,00Nm(4673,18oz.in)
Velocidad nominal: 42rpm
Velocidad sin caja de cambios: 4200rpm±10%
Sensor: Sensor Hall
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tipo de caja de cambios: Caja de engranajes planetarios
Relación de transmisión: 71,5:1
Tamaño del marco: Φ82mm
Longitud total: 202,2mm
Tipo de eje: Chavetero
Diámetro del eje: Φ19mm
Longitud del eje: 49mm
Peso: 4,93kg

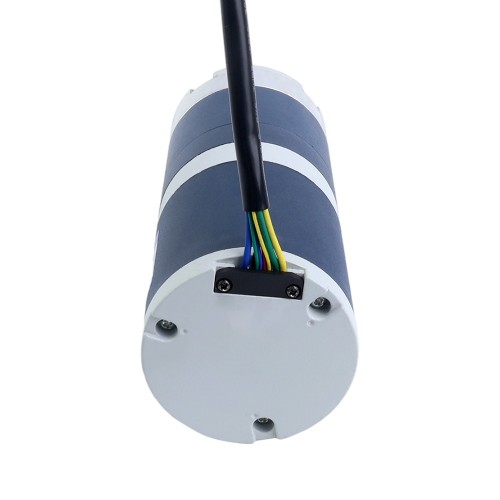

Conexión

Cables del motor			Cables Hall
U	V	W	+	-	Ha	Hb	Hc
Amarillo	Verde	Azul	Rojo	Negro	Amarillo	Verde	Azul
16AWG			26AWG

Opciones de relación de transmisión

Para relaciones opcionales y sus velocidades/par nominal, consulte la tabla.

Etapa	1-Etapa				2-Etapas
Relación de reducción	3,65	5,36	6,55	8,63	13,3	19,6	24,6	30	35,1	46,2	56,5
Velocidad(rpm)	822	560	458	348	226	153	122	100	85	65	53
Par de torsión (Nm)	2,10	3,10	3,80	4,90	7,00	10,00	13,00	15,00	18,00	24,00	29,00

Etapa	3-Etapas
Relación de reducción	71,5	89,8	104,8	112,8	128	144,5	160,9	181,6	196,5	229,5	302,5	398,5
Velocidad(rpm)	42	33	29	27	23	21	19	17	15	13	9,9	7,5
Par de torsión (Nm)	33,00	42,00	49,00	52,00	59,00	67,00	75,00	84,00	90,00	97,00	97,00	65,00

El controlador BLDC recomendado para este motor es BLD-510B.

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	10.50
Nº de fase	3
Par nominal(Nm)	33
Potencia nominal(W)	200
Tensión nominal(V)	24
Velocidad nominal(rpm)	42
Especificación Física
Con cambio	Sí
Diámetro del eje(mm)	19
Longitud del cuerpo(mm)	202.2
Longitud del eje(mm)	49
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	71.5
Tamaño(mm)	82 Redondo
Tipo de caja de cambios	Caja de engranajes planetarios
Tipo de eje de salida	Chavetero

File	Size
M82B200-24P-30S_G82-71.5S1.STEP	2.08MB	Download
M82B200-24P-30S_G82-71.5S1-Full_Datasheet.pdf	50.6KB	Download
