24V 60W 30,1RPM Motor DC sin Escobillas con Caja Reductora 13,80Nm(1954,24oz.in) 99,5:1 Caja Planetaria

0 Comentarios - Escribir Comentario

M$1,104.40

5 o más M$1,072.00

10 o más M$1,041.60

50 o más M$1,013.00

100 o más M$985.80

In Stock: 10000
Model: M52B60-24P-30S/G52-99.5S1
Gross Weight: 1.68kg
Certificated: ISO, CE

Sold: 2

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

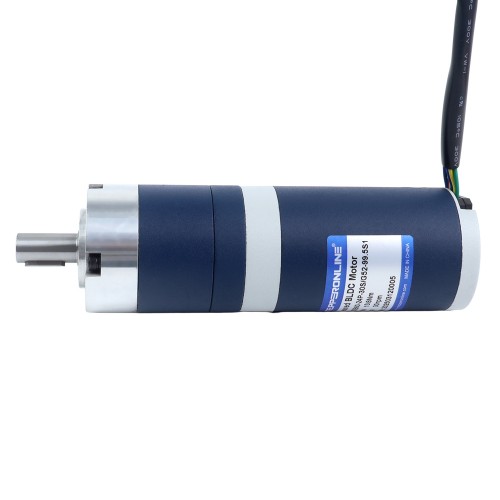

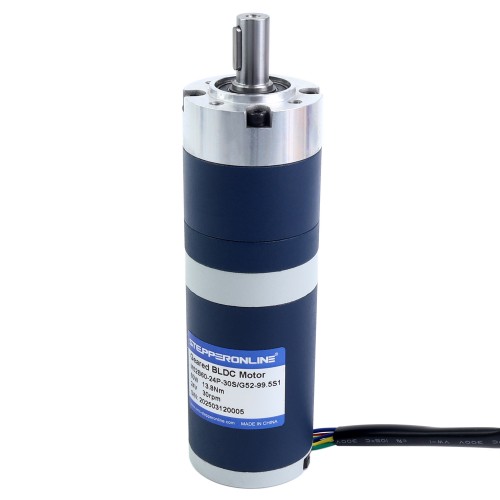

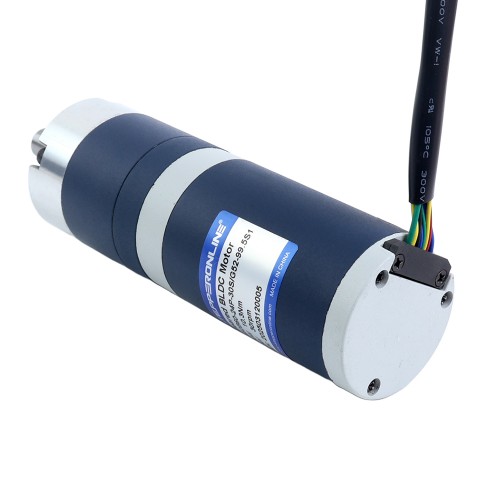

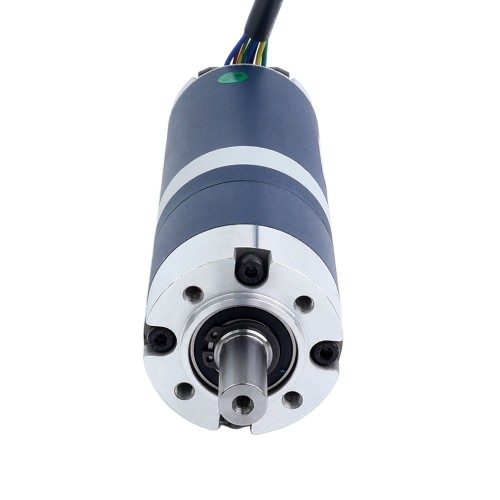

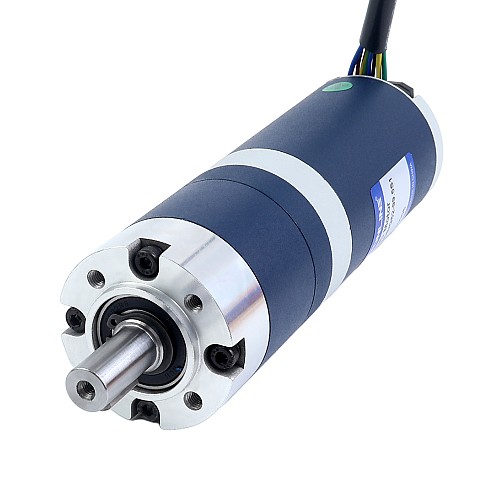

Este es un motor brushless DC de 24V 60W con diámetro de brida Φ52mm, par nominal de 13,80Nm(1954,24oz.in) y velocidad nominal de 30,1rpm. Equipado con una caja de cambios planetaria de relación 99,5:1, proporciona alto par para aplicaciones de precisión. Su diseño cilíndrico compacto facilita la integración en sistemas con espacio limitado.

Especificaciones eléctricas

P/N: M52B60-24P-30S/G52-99.5S1
Fase: 3
Polos: 4
Tensión nominal: 24V
Potencia nominal: 60W
Corriente nominal: 3,33A
Par nominal: 13,80Nm(1954,24oz.in)
Velocidad nominal: 30,1rpm
Velocidad sin caja de cambios: 3600rpm±10%
Sensor: Sensor Hall
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tipo de caja de cambios: Caja de engranajes planetarios
Relación de transmisión: 99,5:1
Tamaño del marco: Φ52mm
Longitud total: 156,4mm
Tipo de eje: Chavetero
Diámetro del eje: Φ12mmm
Longitud del eje: 28mm
Peso: 1,51kg

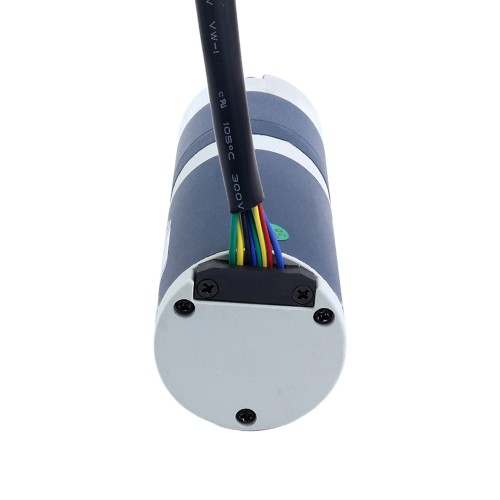

Conexión

Cables del motor			Cables Hall
U	V	W	+	-	Ha	Hb	Hc
Amarillo	Verde	Azul	Rojo	Negro	Amarillo	Verde	Azul
20AWG			26AWG

Opciones de relación de transmisión

Para relaciones opcionales y sus velocidades/par nominal, consulte la tabla.

Etapa	1-Etapa			2-Etapas
Relación de reducción	3,71	5,18	6,75	13,7	19,2	25	28,9	35	45,6
Velocidad(rpm)	809	579	444	219	156	120	104	86	66
Par de torsión (Nm)	0,43	0,59	0,77	1,40	2,00	2,60	3,00	3,60	4,70

Etapa	3-Etapas
Relación de reducción	50,9	58,9	71,2	82,3	92,7	99,5	115,1	124	149,9	181,3	236,1	307,5
Velocidad(rpm)	59	51	42	36	32	30	26	24	20	17	13	9,8
Par de torsión (Nm)	4,70	6,10	7,30	8,50	9,60	10,30	11,90	12,80	15,50	18,70	17,00	16,50

El controlador BLDC recomendado para este motor es BLD-305S.

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	3.33
Nº de fase	3
Par nominal(Nm)	13.8
Potencia nominal(W)	60
Tensión nominal(V)	24
Velocidad nominal(rpm)	30.1
Especificación Física
Con cambio	Sí
Diámetro del eje(mm)	12
Longitud del cuerpo(mm)	156.4
Longitud del eje(mm)	28
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	99.5
Tamaño(mm)	52 Redondo
Tipo de caja de cambios	Caja de engranajes planetarios
Tipo de eje de salida	Chavetero
