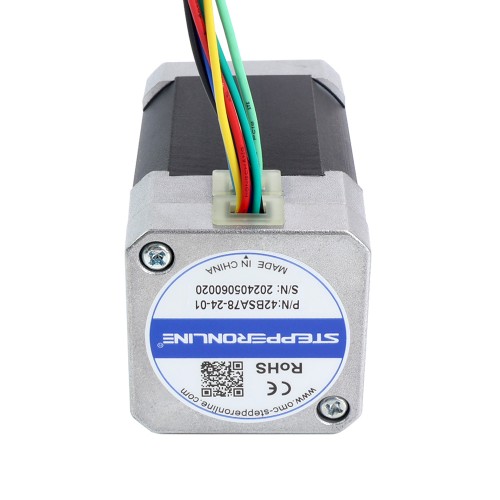

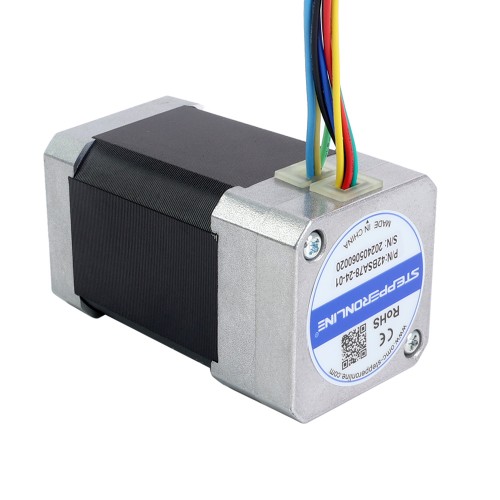

24V 3000RPM 0,24Nm 75W 4,80A 42x42x78mm Motor BLDC

0 Comentarios - Escribir Comentario

M$541.80

5 o más M$524.00

10 o más M$507.20

50 o más M$491.40

100 o más M$476.60

En stock: 10000
Modelo: 42BSA78-24-01
Peso bruto: 0.68kg
Certificado: ISO, CE

Vendidos: 80

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este es un motor CC sin escobillas de 24V, trifásico y 8 polos. Ofrece una velocidad nominal de 3000 rpm y un par de 0,24Nm(33,99oz.in).
Los motores sin escobillas de la serie 42BSA son motores de alto rendimiento con cuerpo cuadrado y mayor par adecuados para máquinas textiles, robótica, motocicletas y otras aplicaciones industriales.

Especificación eléctrica

Número de pieza del fabricante: 42BSA78-24-01
Fase: 3
Polacos: 8
Tensión nominal: 24V
Par nominal: 0,24Nm(33,99oz.in)
Potencia nominal: 75 W
Velocidad nominal: 3000±10%RPM
Corriente nominal: 4,80A
Velocidad sin carga: 4000±10%RPM
Resistencia/fase: 1,03±10% ohmios
Inductancia/fase: 0,43±20%mH
EMF TRASERO: 4,41±5%V/krpm
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 78mm
Diámetro del eje: Φ5mm
Longitud del eje: 24mm
Tipo de eje: redondo
Número de clientes potenciales: 8
Longitud del cable: 500mm
Sensor: Sensor Hall
Peso: 0,58kg

Conexión

U	V	W	+5V	GND	A	B	C
Amarillo	Verde	Azul	Rojo	Negro	Amarillo	Verde	Azul

Las cajas de cambios adecuadas para este motor son EG17-G5, EG17-G10, EG17-G20, EG17-G50, EG17-G100.

Tipo de producto
Tipo de producto	Motor BLDC
Especificación Eléctrica
Corriente nominal(A)	4.80
Nº de fase	3
Par nominal(Nm)	0.24
Potencia nominal(W)	75
Tensión nominal(V)	24
Velocidad nominal(rpm)	3000
Especificación Física
Clasificación del IP	20
Con cambio	No
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	78
Longitud del eje(mm)	24
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de eje de salida	O

File	Size
42BSA78-24-01 Full Datasheet	117.49KB	Download
42BSA78-24-01_Torque_Curve_24V.pdf	83.7KB	Download

Etiquetas: Tipo de eje de salida: O, Diámetro del eje (mm): 5, Longitud del eje (mm): 24, Tensión nominal (V): 24, Corriente nominal (A): 4.80, Longitud del cuerpo (mm): 78, Tamaño (mm): Nema 17 (42 x 42), Nº de fase: 3, Tipo de producto: Motor BLDC, Velocidad nominal (rpm): 3000, Par nominal (Nm): 0.24, Potencia nominal (W): 75, Clasificación del IP: 20, Con cambio: No
