Serie TS 12.0Nm(1699.34oz.in) 1 eje Kit CNC paso a paso de circuito cerrado Nema 34 Motor y controlador

Serie TS 12.0Nm(1699.34oz.in) 1 eje Kit CNC paso a paso de circuito cerrado Nema 34 Motor y controlador

0 Comentarios - Escribir Comentario

M$1,865.40

5 o más M$1,805.60

10 o más M$1,749.60

50 o más M$1,697.00

100 o más M$1,647.40

En stock: 10000
Modelo: 1-CL86T-S120-V41
Peso bruto: 7.10kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Reino Unido

Australia

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Artículos en el kit

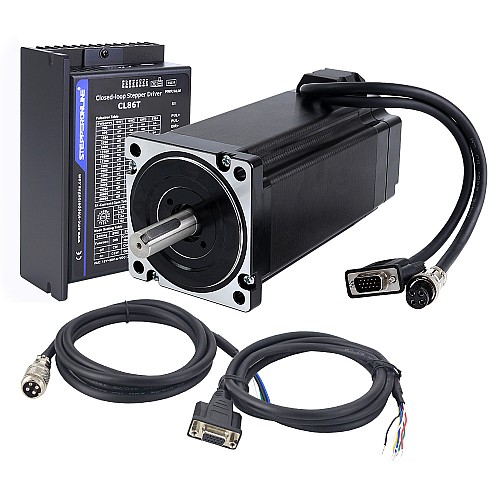

1 x 34HS59-6004D-E1000: 12,0Nm motor paso a paso de circuito cerrado
1 x CL86T-V41: Drivers paso a paso de circuito cerrado V4.1 0~8.0A 18~80VAC/24~110VDC para motor paso a paso Nema 34
1 x CE2-M2-18: cables de extensión de motor y codificador de 1,7m
1 x CABLE-PC-1: cable de depuración RS232

Especificación del motor

Número de pieza: 34HS59-6004D-E1000
Número de fase: 2
Par de retención: 12,0Nm(1699.34oz.in)
Corriente nominal/fase: 6.0A
Resistencia de fase: 0,53ohmios ± 10%
Inductancia: 4,8mH ± 20%(1KHz)
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 175mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje del chavetero: 25mm
Longitud del cable: 300mm
Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5V
Frecuencia de salida máx.: 60kHZ

Especificación del Drivers

Número de parte: CL86T
Corriente máxima de salida: 0~8.0A
Voltaje de entrada: +18~80VAC/24~110VDC
Voltaje de la señal de control: 5V(Agregue una resistencia de 2KΩ para aplicar 24V)
Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
Frecuencia de entrada de pulso: 0~200kHz
Rango de velocidad de funcionamiento más amplio
Calentamiento del motor reducido y más eficiente
Movimiento suave y ruido de motor súper bajo

Conexión de motor y codificador

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

Conexión del cable de extensión del motor

ALFILER	1	2	3	4
Color	Negro	Verde	Rojo	Azul

Conexión del cable de extensión del codificador

ALFILER	2	3	1	13	11	12
Color	Rojo	Blanco	Negro	Azul	Amarillo	Verde

TENGA EN CUENTA: el cable negro grueso se puede usar para proteger, pero no es necesario, por lo que puede dejarlo desconectado.

El CL86T de este kit es la última versión 4.1 que, en comparación con la versión 4.0, abre la interfaz RS232 y proporciona un cable de depuración de forma gratuita, lo que facilita la configuración de parámetros.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Número de ejes	1
Referencia de voltaje de entrada(V)	18 - 80AC / 24 - 110DC
Resolución del codificador	1000PPR
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	1200
Torque de sujeción(oz.in)	1699.34
¿Tiene curva de par/empuje?	No
Especificación Física
Diámetro del eje(mm)	14
Fuente de alimentación	No
Longitud del eje(mm)	37
Método de inventario	Inventario dedicado
Producción en serie	Serie TS
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero

File	Size
34HS59-6004D-E1000_Full_Datasheet.pdf	144.91KB	Download
CL86T-V41.STEP	6.95MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34HS59-6004D-E1000_Torque_Curve.pdf	101.3KB	Download
