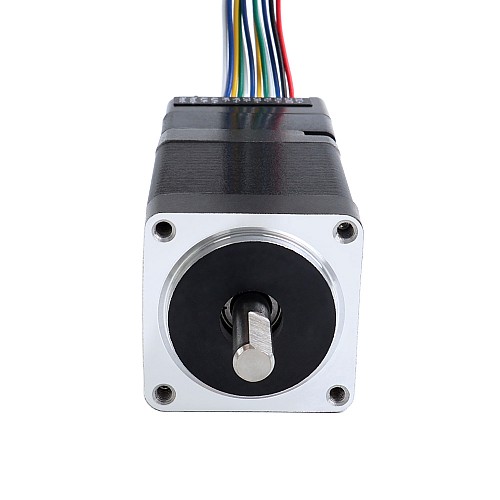

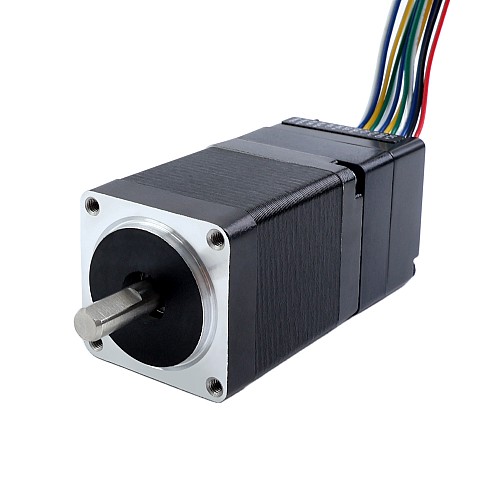

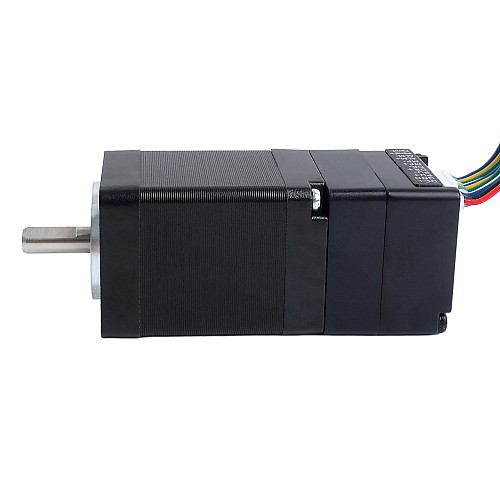

Serie ESS 7.4Ncm(10.48oz.in) Nema 11 Servomotor de circuito cerrado integrado 24VDC Codificador de 16 Bits
0 Comentarios - Escribir Comentario
M$1,167.72
5 o más M$1,127.76
10 o más M$1,090.58
50 o más M$1,055.61
100 o más M$1,022.87
  • Stock: 200
  • Model: ESS11-P01
  • Weight: 0.21kg
  • Location: ISO, CE

Haga clic en país para stock en directo

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto

Este motor paso a paso integrado de la serie ESS Nema 11 ofrece un par de mantenimiento de 7,4 Ncm (10,48 oz.in), un rango de corriente pico de 0,1 a 1,2 A, una tensión de entrada de 24 VDC y un codificador incremental de 16 bits.
Utiliza tecnología de control ARM de 32 bits de nueva generación y tecnología de control de ángulo de potencia. Alcanza una velocidad máxima de más de 3000 RPM, con una atenuación del par a alta velocidad significativamente menor que la de los controladores de bucle abierto comunes, reduciendo eficazmente el calentamiento y la vibración del motor. Equipado con un codificador magnético de 16 bits, mejora enormemente la eficiencia y precisión de mecanizado del equipo. La tecnología de control de corriente basada en carga reduce el calentamiento del motor y prolonga su vida útil. La señal de salida de alarma integrada del controlador facilita el monitoreo y control por parte del computador host, mientras que la alarma de fuera de tolerancia de posición (error de posición excesivo) garantiza un funcionamiento seguro del equipo de mecanizado.

Características

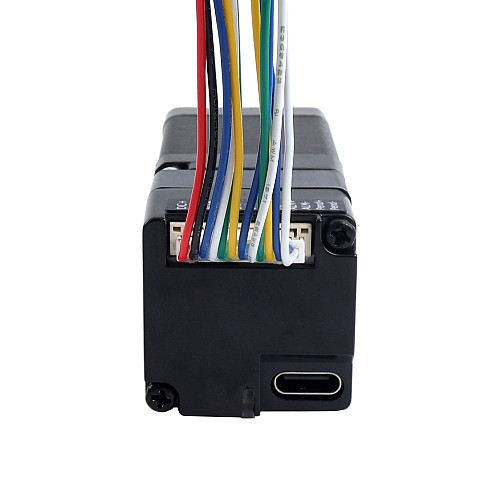

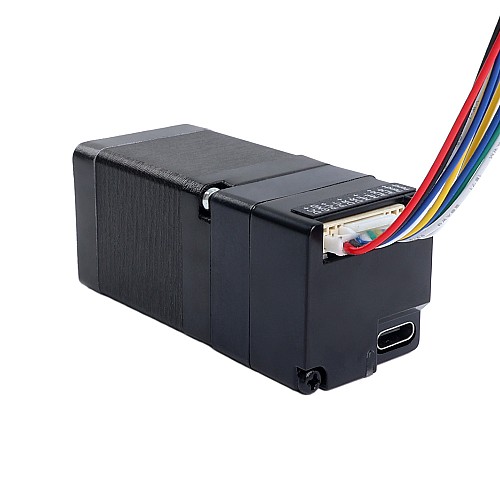

  • Puerto de depuración Tipo-C
  • Tensión de funcionamiento: 24 VDC
  • Excelente rendimiento a alta velocidad y rigidez
  • Tecnología ARM de 32 bits de nueva generación
  • Diseño integrado que combina controlador y motor en una sola unidad
  • Instalación fácil, poco espacio y cableado simple
  • Baja atenuación del par, velocidad hasta 3000 RPM
  • Funciones de protección integradas: sobretensión, subtensión, sobrecorriente
  • Salida de alarma integrada para fácil monitoreo y control
  • Regulación inteligente de corriente que reduce vibraciones, ruido y calentamiento, mejora de la eficiencia del 35%

Especificaciones eléctricas

  • Número de pieza del fabricante: ESS11-P01
  • Par de mantenimiento: 7,4 Ncm (10,48 oz.in)
  • Tensión de entrada: 24 VDC
  • Corriente pico de salida: 0,1 - 1,2 A
  • Corriente de entrada lógica: 10 mA
  • Tensión de entrada lógica: 5 V
  • Inercia del rotor: 10 g·cm²
  • Tipo de codificador: Incremental
  • Tipo de salida del codificador: Diferencial
  • Resolución del codificador: 16 bits
  • Resistencia de aislamiento: > 100 MΩ
  • Rigidez dieléctrica: 500 VAC durante 1 minuto
  • Clase de aislamiento: B 130°C [266°F]

Especificaciones físicas

  • Tamaño de la brida: 28 x 28 mm
  • Longitud del cuerpo: 62,1 mm
  • Diámetro del eje: Φ5 mm
  • Longitud del eje con plano: 10 mm
  • Longitud del eje: 15 mm
  • Peso: 170 g

Especificación del conector

  • Modelo de carcasa: 502380-1200
  • Modelo de terminal: 5023810000

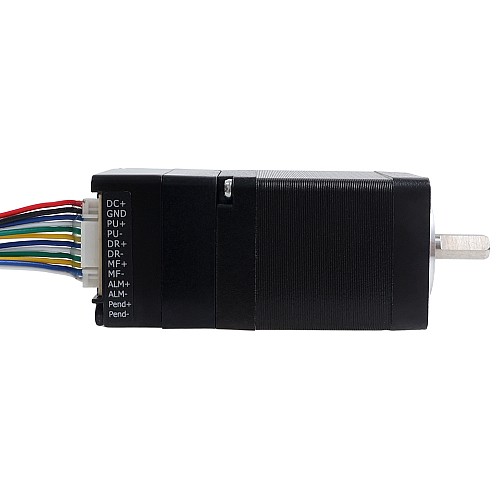

Conexión

DC+GNDPUL+PUL-DR+DR-MF+MF-ALM+ALM-PEND+PEND-
RojoNegroAzulBlancoVerdeAmarilloAzulBlancoVerdeAmarilloAzulBlanco
Tipo de producto
Tipo de producto Motor integrado con driver
Especificación Eléctrica
Comentarios del codificador Sí (Bucle cerrado)
Entrada analógica No
Modos de control Modo de pulso
Referencia de voltaje de entrada(V) 24 - 36DC
Resolución del codificador 16-bit
Tipo de codificador Incrementales
Torque de sujeción(Ncm) 7.4
Torque de sujeción(oz.in) 10.48
Voltaje de entrada(V) 24DC
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 5
Longitud del cuerpo(mm) 62.1
Longitud del eje(mm) 15
Tamaño(mm) Nema 11 (28 x 28)



File Size
ESS11-P01_Full_Datasheet.pdf 180.77KB Download

Escribir Comentario

Nota: No se permite HTML!
Malo Bueno
Etiquetas: Diámetro del eje(mm): 5, Longitud del eje(mm): 15, Voltaje de entrada(V): 24DC, Resolución del codificador: 4096, Canales de señal de salida: 2, Torque de sujeción(Ncm): 7.4, Torque de sujeción(oz.in): 10.48, Longitud del cuerpo(mm): 38.9, Tamaño(mm): Nema 11 (28 x 28), Tipo de producto: Motor integrado con driver, Tipo de codificador: Incrementales, Clasificación del IP: 40, Modos de control: Modo de pulso, Entrada analógica: No, Comentarios del codificador: Sí (Bucle cerrado), Referencia de voltaje de entrada(V): 24 - 36DC, Método de inventario: Inventario dedicado
