Name: Productos de segunda mano - Motor con transmisión de circuito cerrado Nema 23 L=56 mm 4:1 Codificador 1000PPR(4000CPR) - 23HS22-2804D-PG4-E1000-USED | StepperOnline
SKU: 23HS22-2804D-PG4-E1000-USED
Price: 557.4 MXN
Availability: InStock

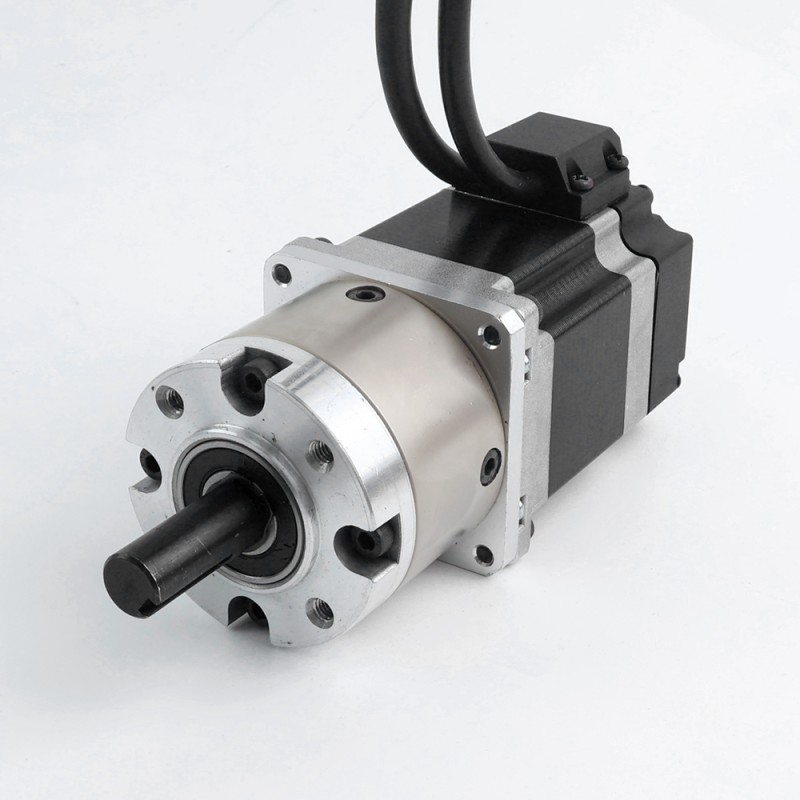

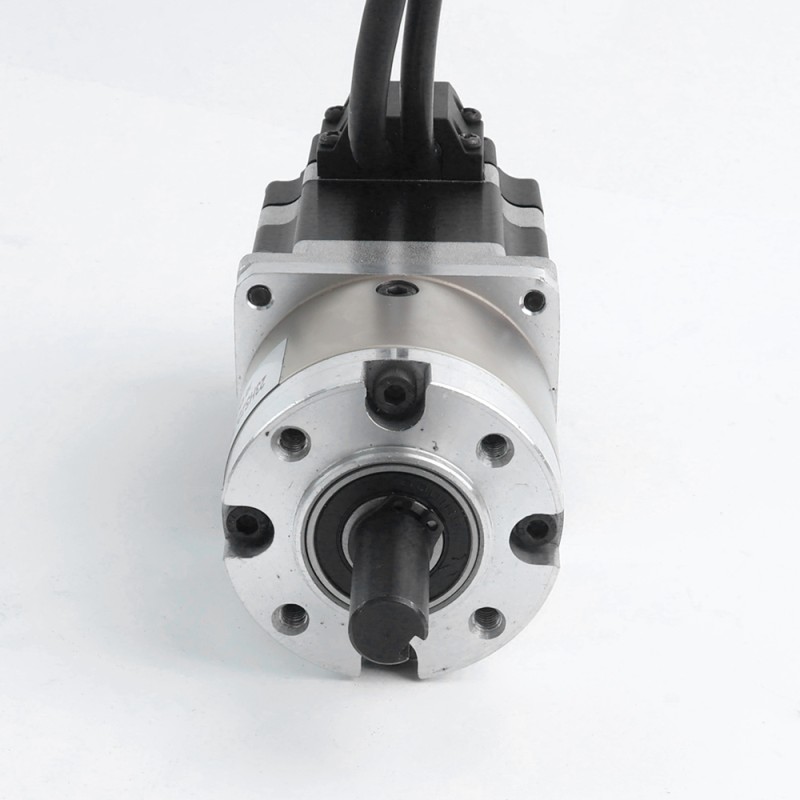

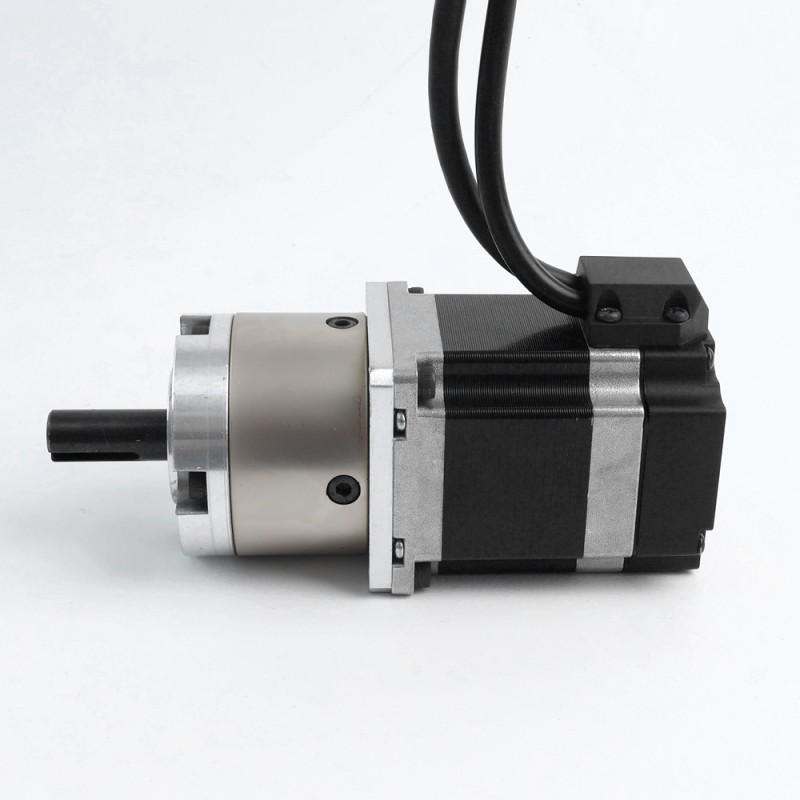

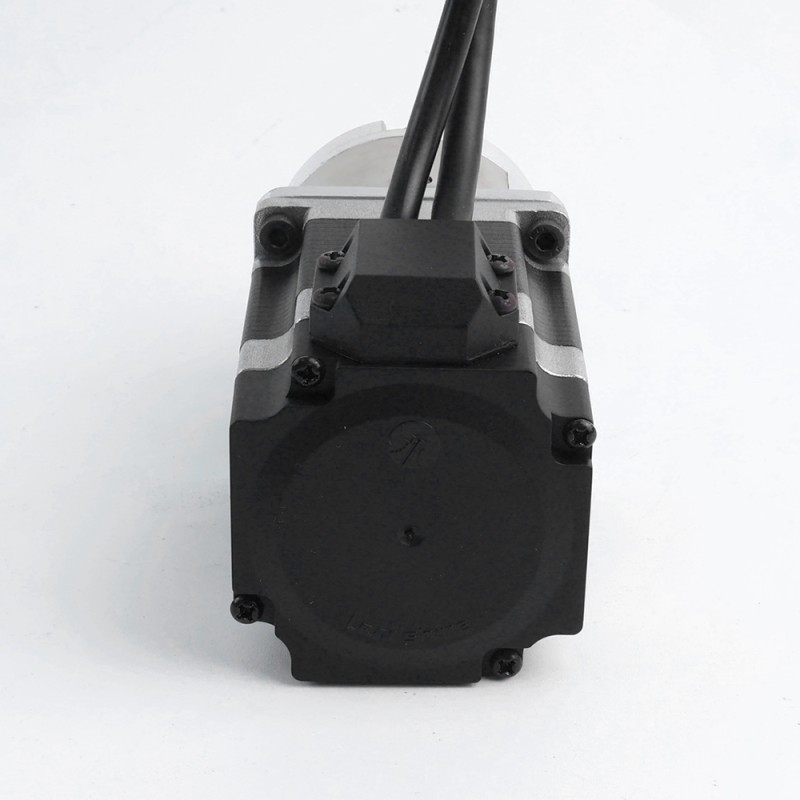

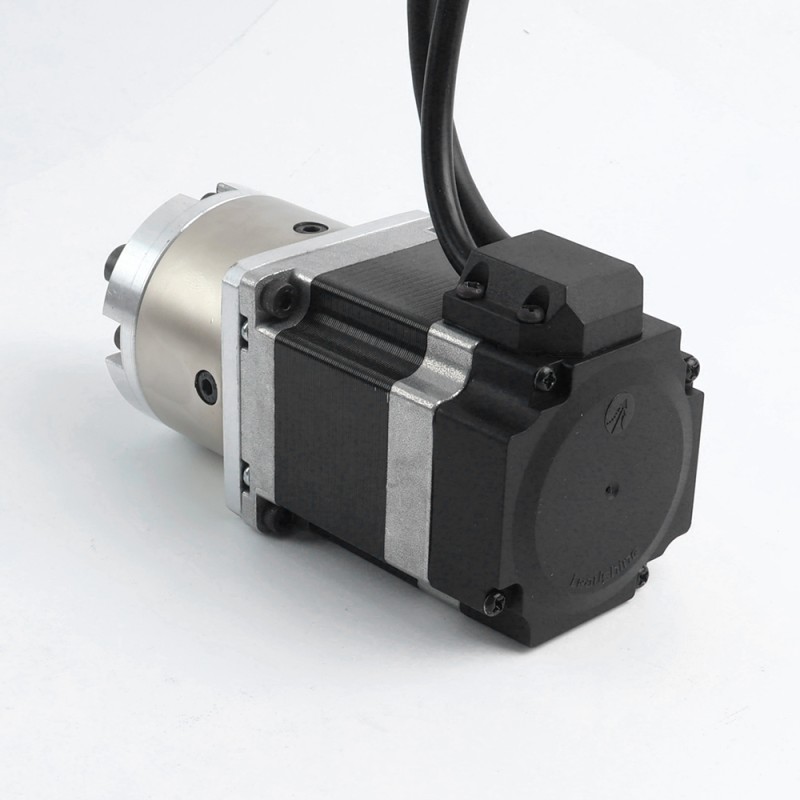

Productos de segunda mano - Motor con transmisión de circuito cerrado Nema 23 L=56 mm 4:1 Codificador 1000PPR(4000CPR)

Used -45 %

Productos de segunda mano - Motor con transmisión de circuito cerrado Nema 23 L=56 mm 4:1 Codificador 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$1,005.00

M$557.40

Stock: 10000
Model: 23HS22-2804D-PG4-E1000-USED
Weight: 1.50kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Prodotti usati STEPPERONLINE: Gli articoli rivenduti possono presentare minori difetti come imperfezioni superficiali, cavi modificati o imballaggio danneggiato. Il nostro team tecnico svolge controlli di qualità rigorosi per garantire il loro perfetto funzionamento.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación del motor

Número de pieza del fabricante: 23HS22-2804D-PG4-E1000
Tipo de motor: paso a paso bipolar
Tamaño del marco: 57 x 57mm
Longitud del motor: 56mm
Ángulo de paso sin caja de cambios: 1,8grados
Par motor sin caja de cambios: 1,25Nm(177oz.in)
Corriente nominal/fase: 2.8A
Resistencia de fase: 0,9ohmios
Voltaje: 2.6V
Inductancia: 2,5mH±20%(1KHz)
Número de clientes potenciales: 4
Longitud del cable: 500mm

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Reductor Longitud: 48mm
Relación de transmisión: 4.25
Eficiencia: 90%

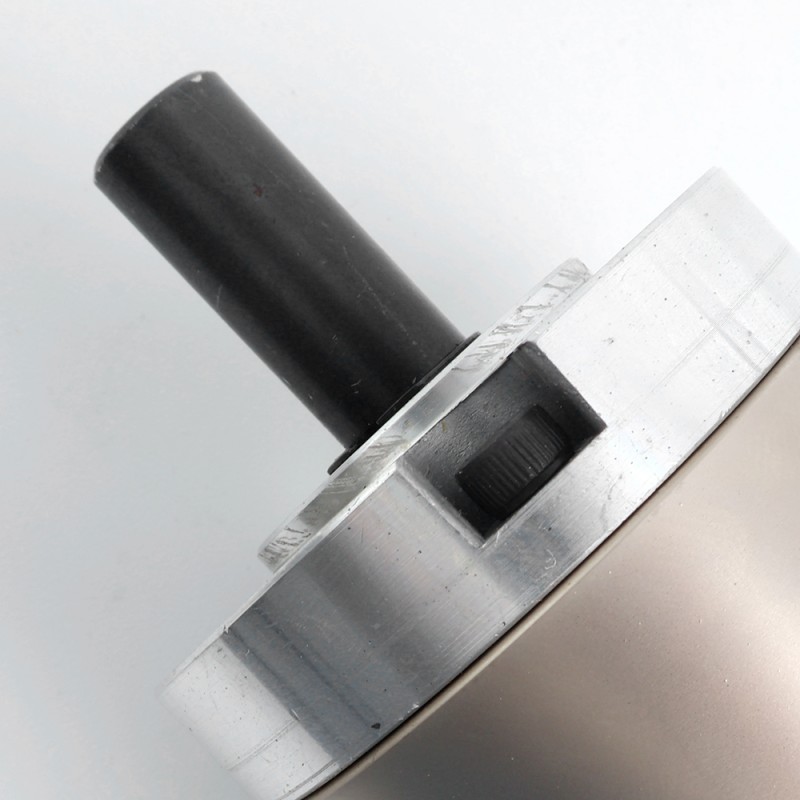

Diámetro del eje: Φ12mm
Longitud del eje: 30mm
Longitud de la llave: 20mm
Ancho de la llave: 4mm
Huelgo sin carga: <= 3grados
Par máximo permitido: 30Nm(4248.36oz.in)
Par admisible de momento: 50Nm(7080..6oz.in)
Carga axial máxima del eje: 100N
Carga radial máxima del eje: 200N

Especificación del codificador

Tipo de codificador: Incrementales ópticos
Voltaje de conducción: 5V
Corriente de salida: 55mA
Resolución: 1000PPR(4000CPR)
Señal de salida: 2 canales
Diámetro interior: Φ8mm
Frecuencia de salida: ≤1MHz
Velocidad de funcionamiento: ≤5000rpm
Protección IP: IP20

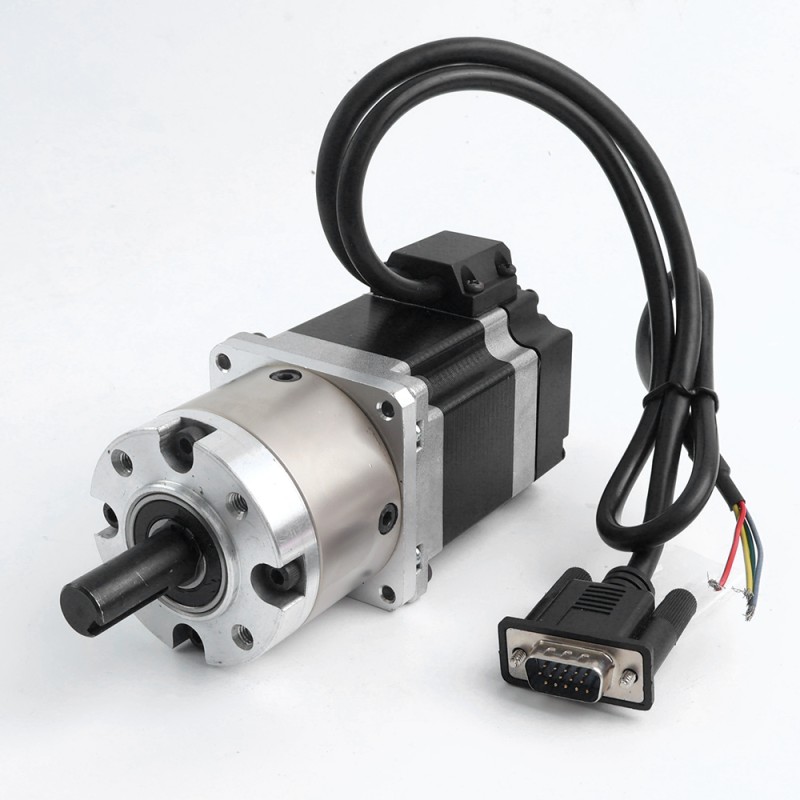

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	1	2	3	11	12	13
codificador	EA+	VCC	GND	EB+	EB-	EA-

Nota de estado del producto: el motor tiene leves arañazos.

Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	2.8
Inductancia(mH)	2.5
Resistencia de fase(ohms)	0.9
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	125
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	12
Longitud del cuerpo(mm)	56
Longitud del eje(mm)	30
Relación de transmisión(xx:1)	4:01
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

File	Size
23HS22-2804D-PG4-E1000_Full_Datasheet.pdf	164.54KB	Download
23HS22-2804D-PG4-E1000_Torque_Curve.pdf	149.6KB	Download
23HS22-2804D-PG4-E1000.STEP	6.37MB	Download
