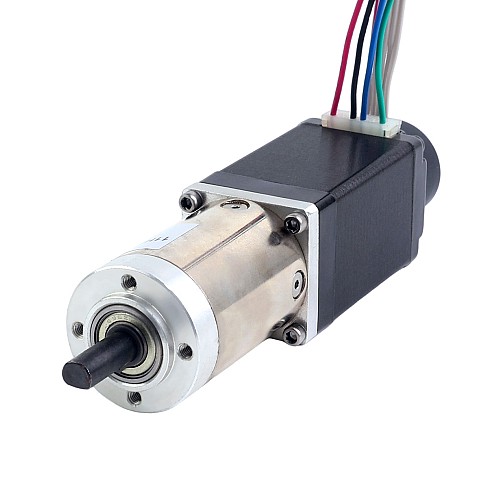

Paso a paso con transmisión de circuito cerrado Nema 11 L=51 mm Gear Raio 100:1 Codificador 300PPR

0 Comentarios - Escribir Comentario

M$1,307.80

5 o más M$1,246.20

10 o más M$1,190.20

50 o más M$1,139.00

100 o más M$1,092.00

En stock: 10000
Modelo: 11HS20-0674D-PG100-E22-300
Peso bruto: 0.49kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso de lazo cerrado NEMA 11 integra una caja de engranajes planetarios 99.548:1 y un codificador óptico incremental de 300ppr, ofreciendo alto par y posicionamiento preciso incluso a bajas velocidades. El sistema de lazo cerrado garantiza precisión y estabilidad, mientras que la alta relación de transmisión incrementa el par para aplicaciones exigentes que requieren control de movimiento fino.

Especificaciones del motor

Número de pieza del fabricante: 11HS20-0674D-PG100-E22-300
Tipo de motor: Bipolar paso a paso
Ángulo de paso sin caja de engranajes: 1,8°
Par de mantenimiento sin caja: 0,14Nm(19,83oz.in)
Corriente nominal/fase: 0,67A
Resistencia de fase: 12,00ohms
Inductancia: 6,50mH ±20% (1kHz)
Clase de aislamiento: B 130°C [266°F]
Número de cables: 4
Longitud del cable: 500mm

Especificaciones de la caja de engranajes

Tipo de caja: Planetaria
Longitud de la caja: 44,6mm
Relación de transmisión: 99,548:1
Eficiencia: 73%
Diámetro del eje: Ø6mm
Longitud del eje: 18mm
Longitud del eje tipo D: 12mm
Juego en vacío: ≤1°
Par máximo permitido: 4Nm(566,45oz.in)
Par instantáneo permitido: 6Nm(849,67oz.in)
Carga axial máxima: 5N
Carga radial máxima: 25N

Especificación del codificador

Tipo de codificador: Incrementales ópticos
Voltaje de suministro: 5 VCC
Corriente de salida: ≤20mA
Resolución: 300PPR
Señal de salida: 2 canales
Diámetro del eje: Φ4mm
Frecuencia de salida: ≤30KHz
Bajo voltaje de salida: ≤0.3VDC
Alto voltaje de salida: ≥3.4VDC

Conexión

Pin	1	2	3	4
Motor	A+	A-	B+	B-
Color	Negro	Verde	Rojo	Azul

ALFILER	1	2	3	4	5
codificador	0V	N.C	Ch B	+5V	Ch A

Tipo de producto
Tipo de producto	Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	0.67
Inductancia(mH)	6.5
Motor paso a paso con	Codificador/Engranajes
Resistencia de fase(ohms)	12
Resolución del codificador	300PPR
Tipo de circuito de salida	Push-Pull (extremo único)
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	14
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Longitud del cuerpo(mm)	51
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	100
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Caja de cambios planetaria serie PG
Tipo de eje de salida	D
