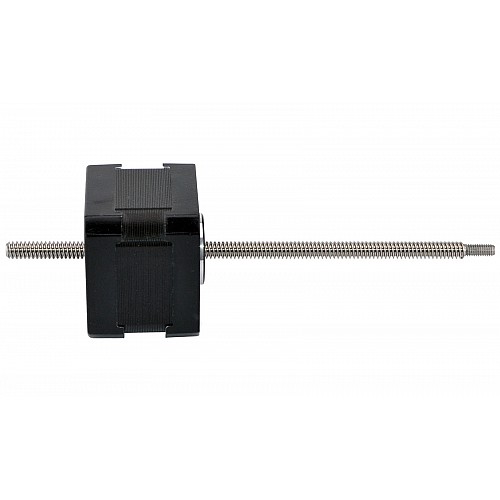

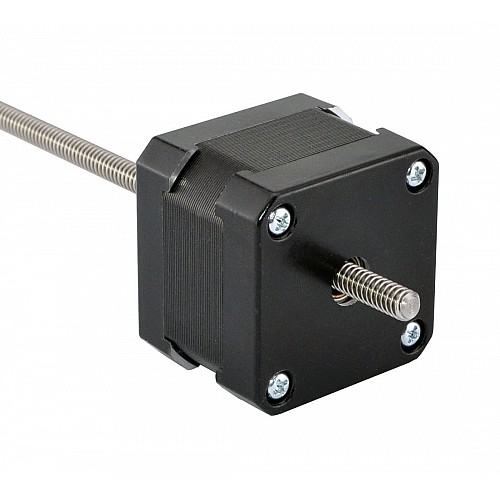

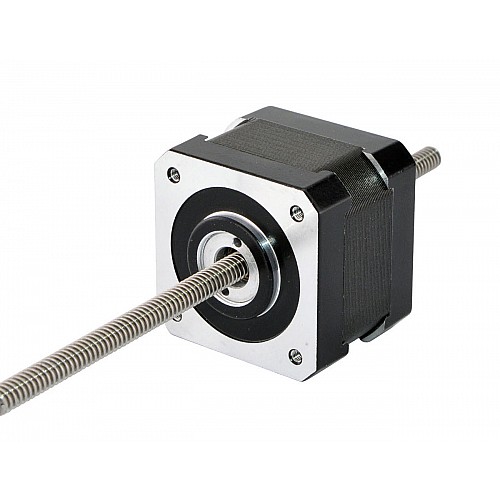

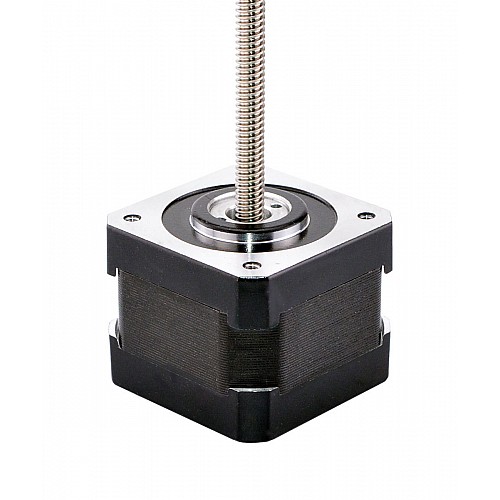

Nema 17 No cautivo Pila de 34mm Cable de 1,5A 1,27mm(0,05") Longitud 150mm

0 Comentarios - Escribir Comentario

M$0.00

Stock: 1
Model: 17N13S1504FF3-150RS
Weight: 0.40kg
Location: ISO, CE, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

La parte del motor es un motor paso a paso Nema 17 de 1,8 grados y 1,5 A con cuerpo de 34 mm y funciona con un tornillo de avance de 6,35mm(0,25") de diámetro y 150mm(5,9055") de longitud, el recorrido lineal es de 1,27mm(0,05") por revolución

Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso no cautivo tamaño 17 de la serie Haydon Kerk 43000.

Especificación eléctrica

Número de pieza del fabricante: 17N13S1504FF3-150RS(17N13S1504FF-150RS)
Tipo de motor: paso a paso lineal no cautivo
Ángulo de paso: 1,8°
Empuje mínimo: 230N(300pps)
Corriente nominal/fase: 1.5A
Resistencia de fase: 1,56ohmios
Voltaje: 2.33V
Inductancia: 1.9mH±20%(1KHz)

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 34mm

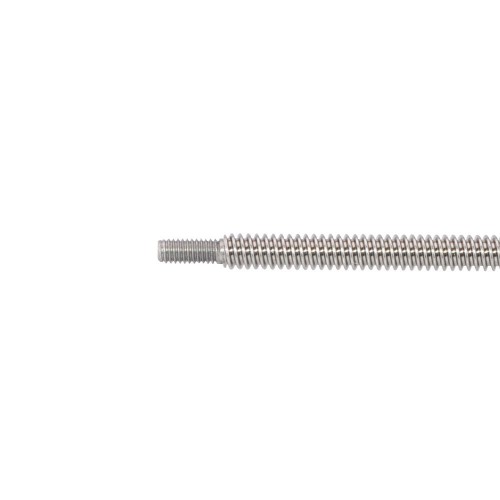

Longitud del tornillo de avance: 150mm(5,9055")
Diámetro del tornillo de avance: Φ6,35mm(0,25")
Plomo/paso: 0,00635mm(0,00025")
Recorrido/Revolución del plomo: 1,27mm(0,05")
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 241g

Conexión

A+	A-	B+	B-
Rojo	Rojo blanco	Verde blanco	Verde

● ¿Cómo pedir un motor lineal personalizado? Motor paso a paso lineal personalizado

● Si solo tiene el número de pieza anterior, obtenga el nuevo aquí Mostrar detalles

● ¿Cómo llamamos motor lineal? Número de pieza Construcción

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	1.5
Empuje mínimo(N) @300pps	230
Inductancia(mH)	1.9
Resistencia de fase(ohms)	1.56
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del tornillo de avance(mm)	6.35
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	34
Longitud del tornillo de avance(mm)	150
Método de inventario	Inventario dedicado
No. de cables	4
Recorrido de plomo/paso(mm)	0.00635
Recorrido de plomo/Revolución(mm)	1.27
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de motor lineal	Non-Captive
