Nema 14 Pila externa de 35mm Cable de 0,57A 2,438mm(0,096") Longitud 150mm

Interrumpido

Nema 14 Pila externa de 35mm Cable de 0,57A 2,438mm(0,096") Longitud 150mm

0 Comentarios - Escribir Comentario

M$0.00

En stock: 1
Modelo: 14E13S0574JE3-150RS
Peso bruto: 0.40kg
Certificado: ISO, CE, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

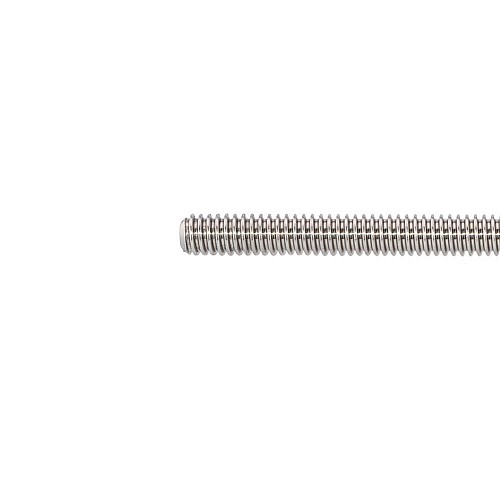

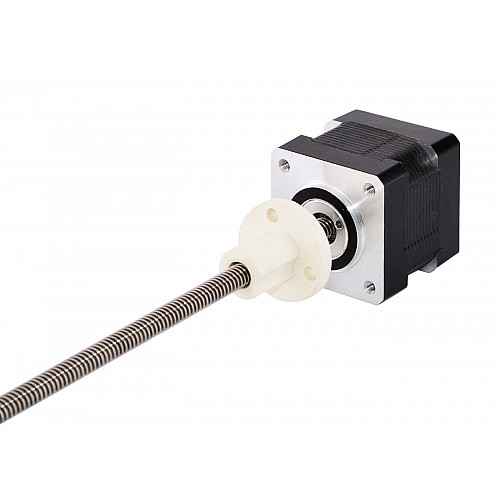

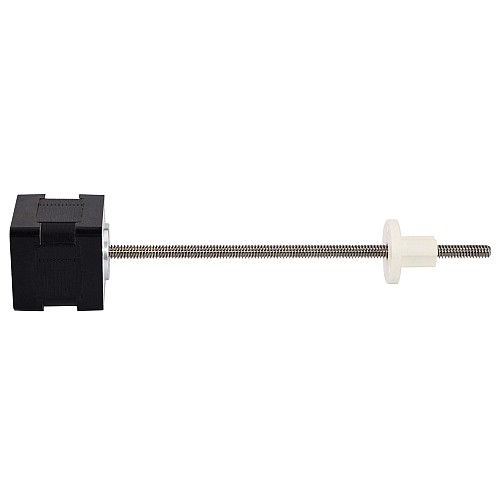

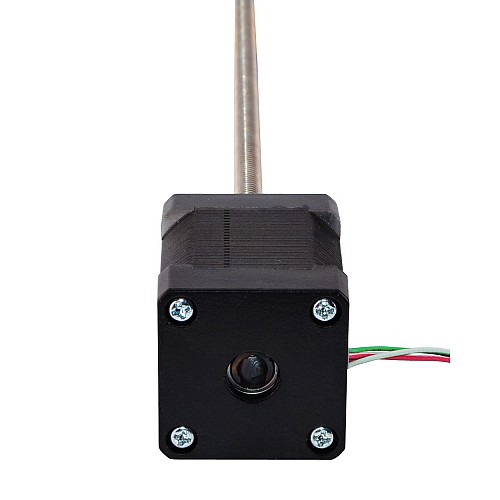

La parte del motor es un motor paso a paso Nema 14 de cuerpo de 35 mm, 1,8 grados, 0,57 A, y se ha integrado con un tornillo de avance de 5,54mm(0,2181") de diámetro y 150mm(5,9055") de longitud y una tuerca de tornillo POM, el recorrido lineal es de 2,438mm(0,096") por revolución

Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso externo de tamaño 14 de la serie Haydon Kerk 35000.

Especificación eléctrica

Número de pieza del fabricante: 14E13S0574JE3-150RS(14E13S0574JE-150RS)
Tipo de motor: Paso a paso lineal externo
Ángulo de paso: 1,8°
Empuje mínimo: 140N(300pps)
Corriente nominal/fase: 0.57A
Resistencia de fase: 8,8ohmios
Voltaje: 5V
Inductancia: 13mH±20%(1KHz)

Especificación física

Tamaño del marco: 35 x 35mm
Longitud del cuerpo: 35mm
Longitud del tornillo de avance: 150mm(5,9055")
Diámetro del tornillo de avance: Φ5,54mm(0,2181")
Plomo/paso: 0,012192mm(0,00048")
Recorrido/revolución del cable: 2,438mm(0,096")
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 162g

Conexión

A+	A-	B+	B-
Rojo	Rojo blanco	Verde blanco	Verde

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 14E13S0574JE4-150RS.

Tipo de producto
Tipo de producto	Actuadores Lineales
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	0.57
Empuje mínimo(N) @300pps	140
Inductancia(mH)	13
Resistencia de fase(ohms)	8.8
¿Tiene curva de par/empuje?	No
Especificación Física
Diámetro del tornillo de avance(mm)	5.54
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	35
Longitud del tornillo de avance(mm)	150
Método de inventario	Inventario dedicado
No. de cables	4
Recorrido de plomo/paso(mm)	0.012192
Recorrido de plomo/Revolución(mm)	2.4384
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de motor lineal	ACME actuador lineal
