Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz.in) 1,5A 57x57x56mm con cable de 762mm y conector Molex
0 Comentarios - Escribir Comentario
M$185.74
5 o más M$179.82
10 o más M$174.27
50 o más M$169.09
100 o más M$164.10
  • Stock: 200
  • Model: 23HS22-1504S-C15
  • Weight: 0.75kg
  • Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

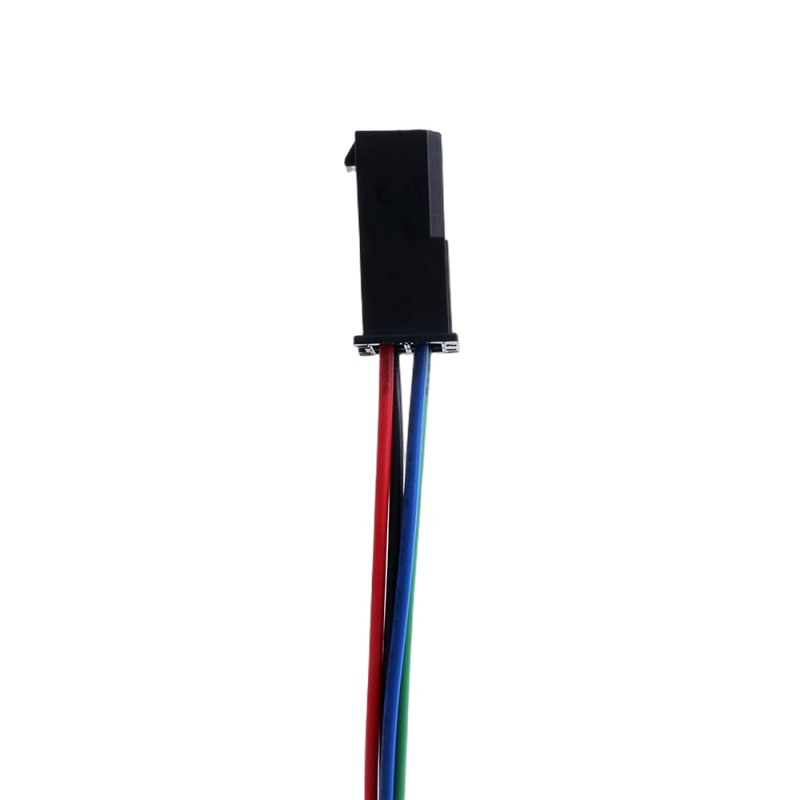

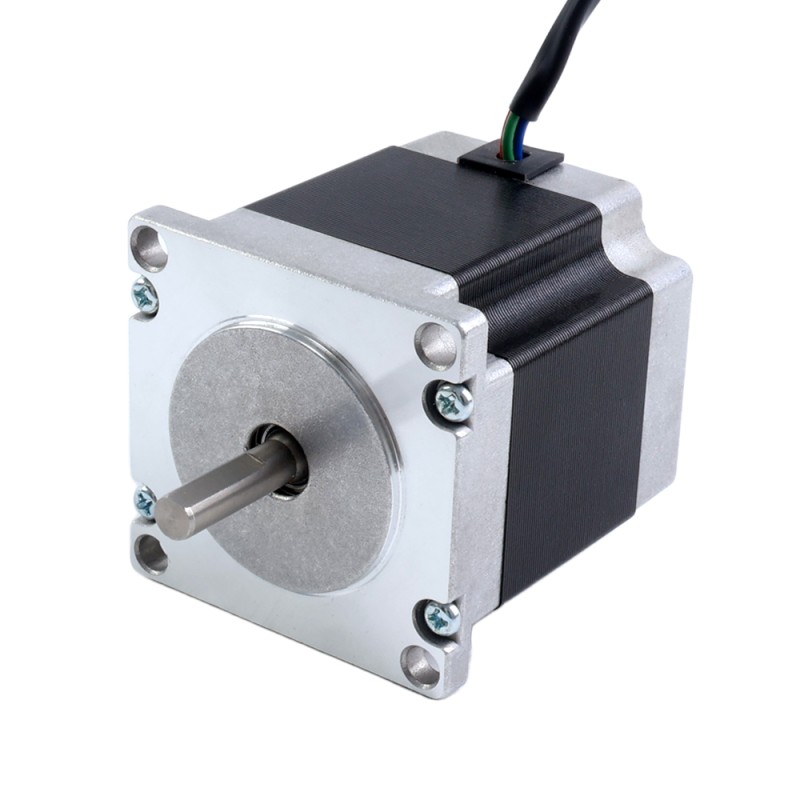

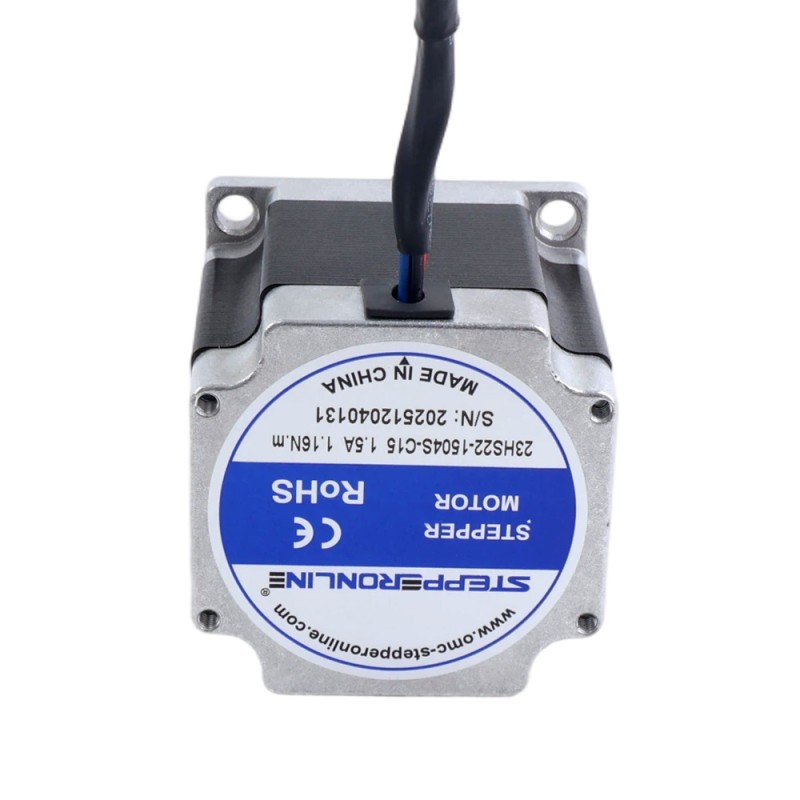

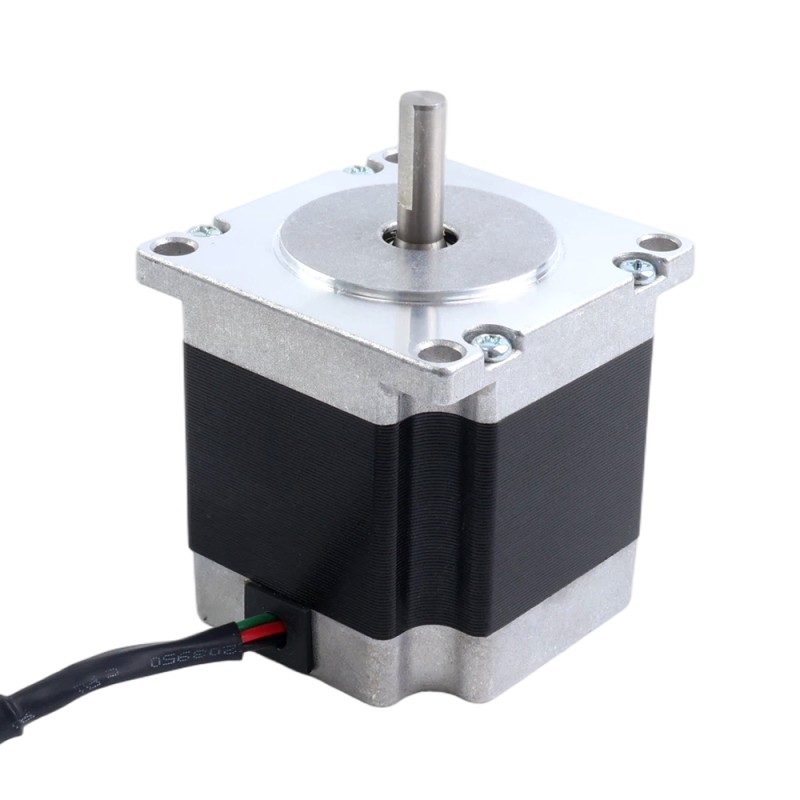

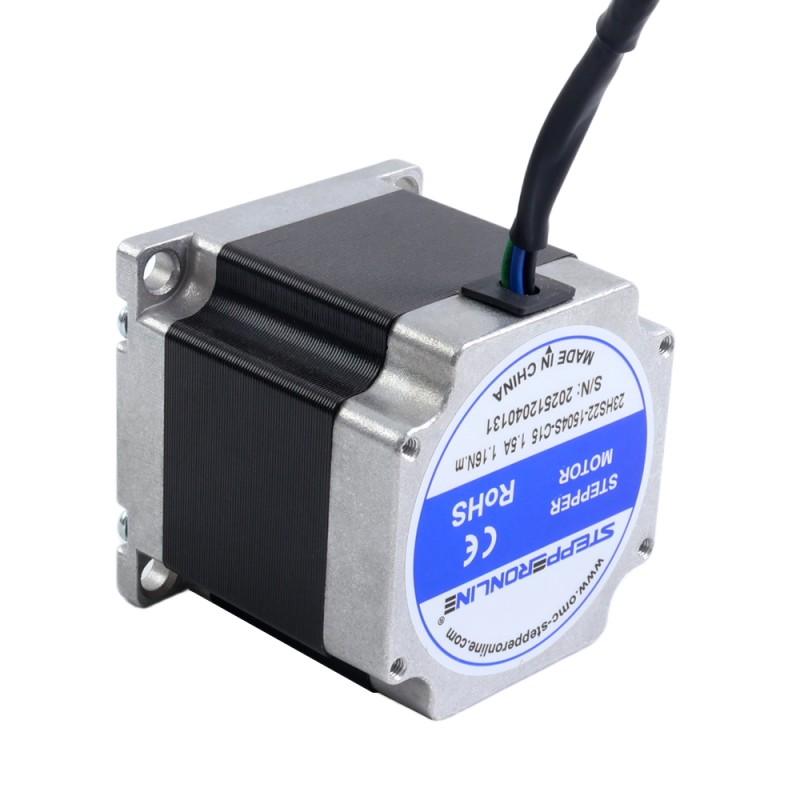

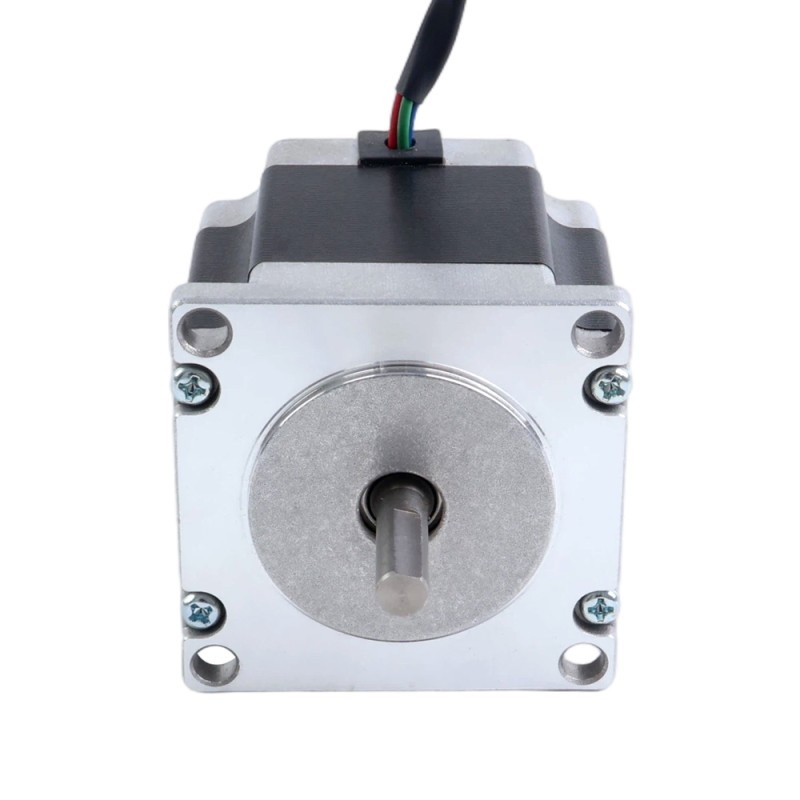

Este motor paso a paso bipolar Nema 23 presenta un ángulo de paso de 1,8° y ofrece un par de retención de 1,16Nm (164,3oz.in), con cada fase consumiendo 1,5A. Este motor incorpora un conector MOLEX 39013046 adicional en comparación con el modelo estándar 23HS22-2804S, con una longitud de cable mayor de 762mm.

Especificaciones eléctricas

  • Número de pieza del fabricante: 23HS22-1504S-C15
  • Tipo de motor: Paso a paso bipolar
  • Ángulo de paso: 1,8deg
  • Par de retención: 1,16Nm (164,3oz.in)
  • Corriente nominal/fase: 1,5A
  • Resistencia de fase: 3,6ohms
  • Inductancia: 13mH±20% (1KHz)
  • Clase de aislamiento: B 130°C [266°F]

Especificaciones físicas

  • Tamaño del marco: 57 x 57mm
  • Longitud del cuerpo: 56mm
  • Diámetro del eje: Φ6,35mm
  • Longitud del eje: 21mm
  • Longitud del plano del eje: 15mm
  • Número de cables: 4
  • Longitud del cable: 762mm
  • Peso: 0,68kg

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul
El cable es más corto que la versión estándar, pero puede alargarlo fácilmente usando el conector.
Tipo de producto
Tipo de producto Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.) 1.8
Bipolar/Unipolar Bipolar
Corriente nominal(A) 1.5
Inductancia(mH) 13
Resistencia de fase(ohms) 3.6
Torque de sujeción(Ncm) 116
Torque de sujeción(oz.in) 164.3
¿Tiene curva de par/empuje? Sí
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 6.35
Eje simple/eje doble Eje único
Longitud del cable(mm) 762
Longitud del cuerpo(mm) 56
Longitud del eje(mm) 21
No. de cables 4
Producción en serie S
Tamaño(mm) Nema 23 (57 x 57)
Tipo de eje de salida D


  • Eje del motor
  • Cable
  • Conector
  • Encoder
  • Freno
  • Caja de cambios


File Size
23HS22-1504S-C15_Full_Datasheet.pdf 266.42KB Download
