Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex

Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Nuevo
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
Motor paso a paso Nema 23 Bipolar 1,8° 1,16Nm (164,3oz-in) 1,5A 57x57x56mm con cable de 165mm y conector Molex
0 Comentarios - Escribir Comentario
M$165.39
5 o más M$160.58
10 o más M$155.96
50 o más M$151.70
100 o más M$147.63
  • Stock: 200
  • Model: 23HS22-1504S-C14
  • Weight: 0.75kg
  • Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

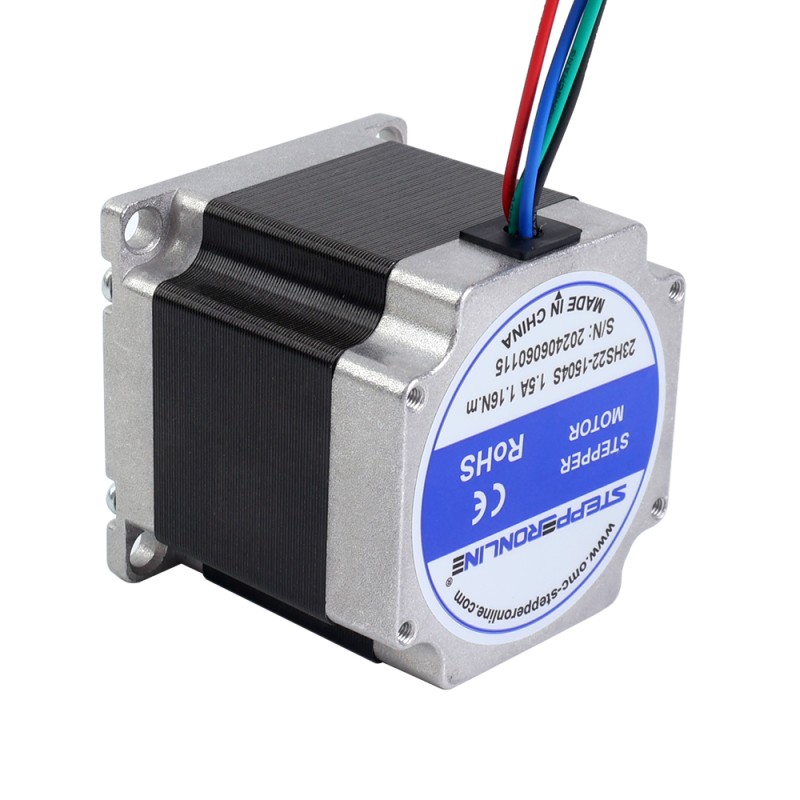

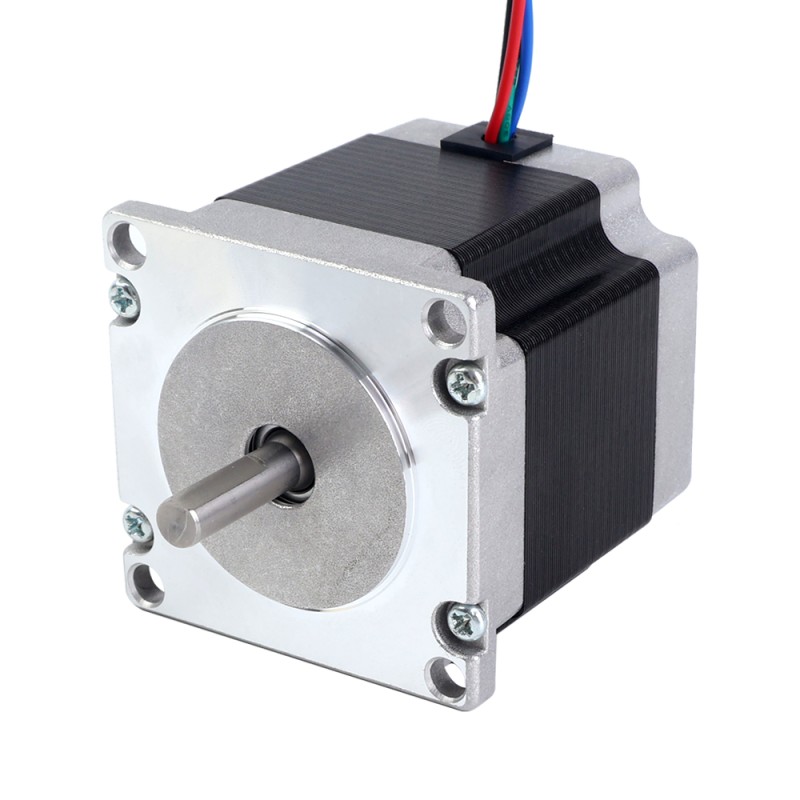

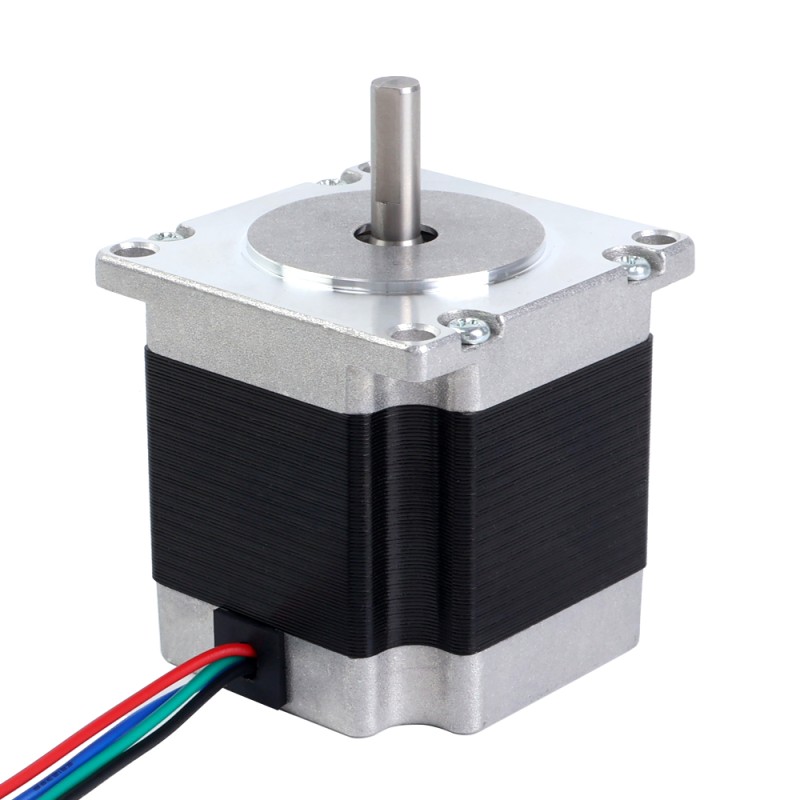

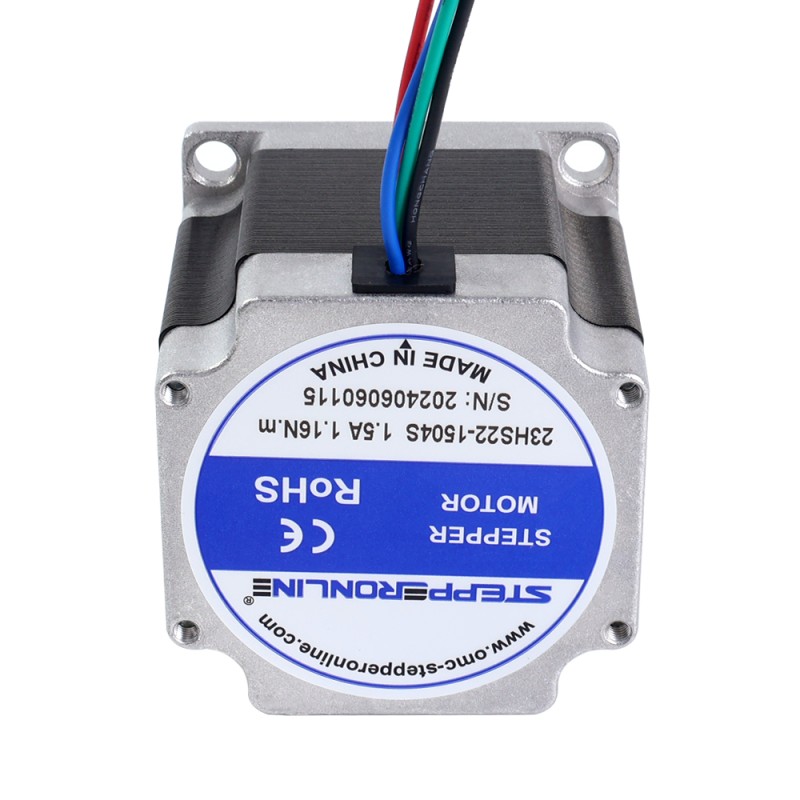

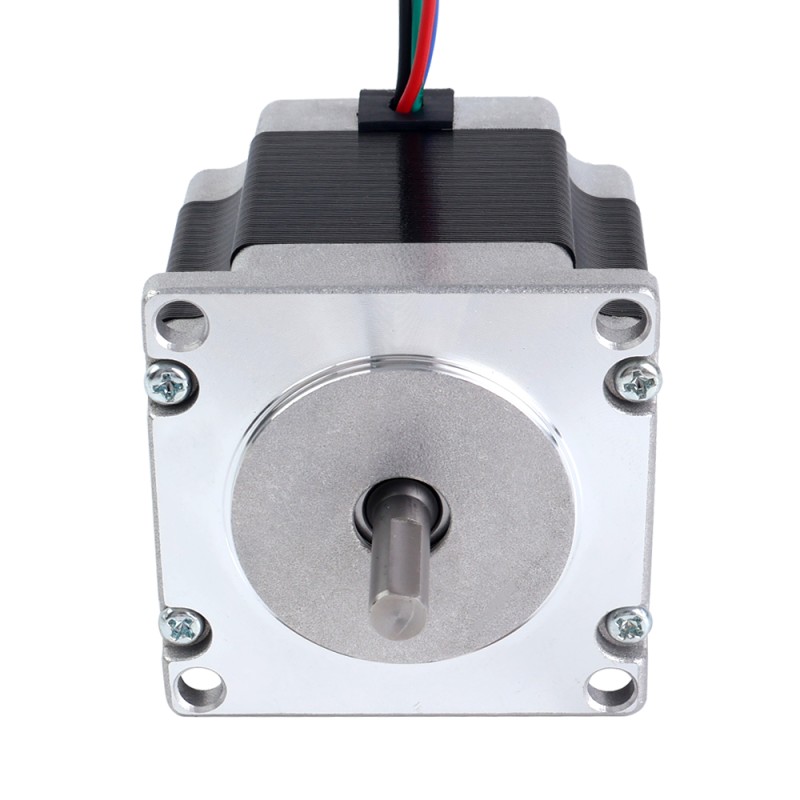

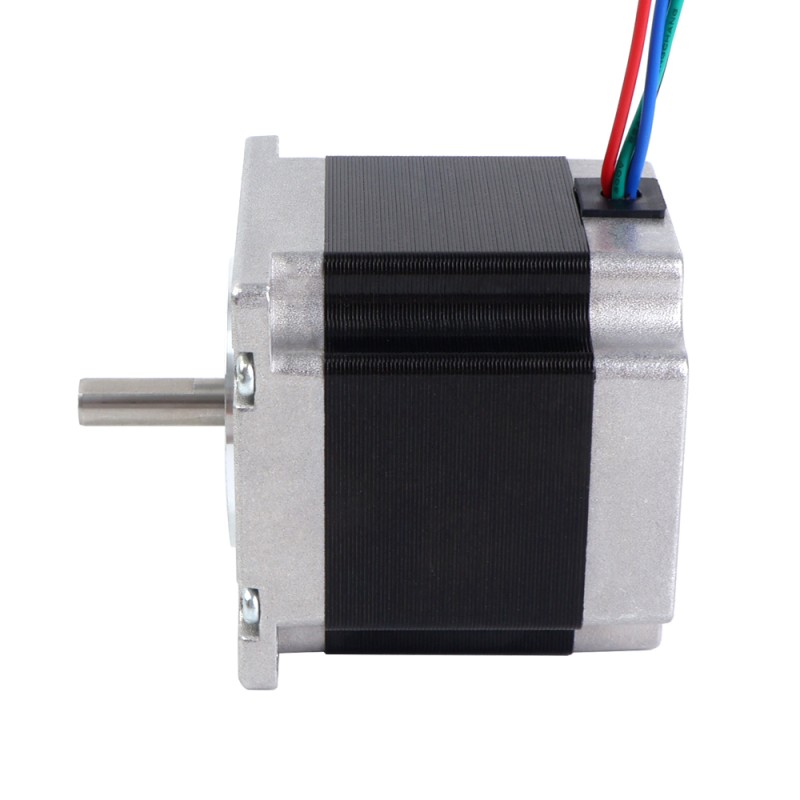

Este motor paso a paso bipolar Nema 23 presenta un ángulo de paso de 1,8° y ofrece un par de retención de 1,16Nm (164,3oz.in), con cada fase consumiendo 1,5A.

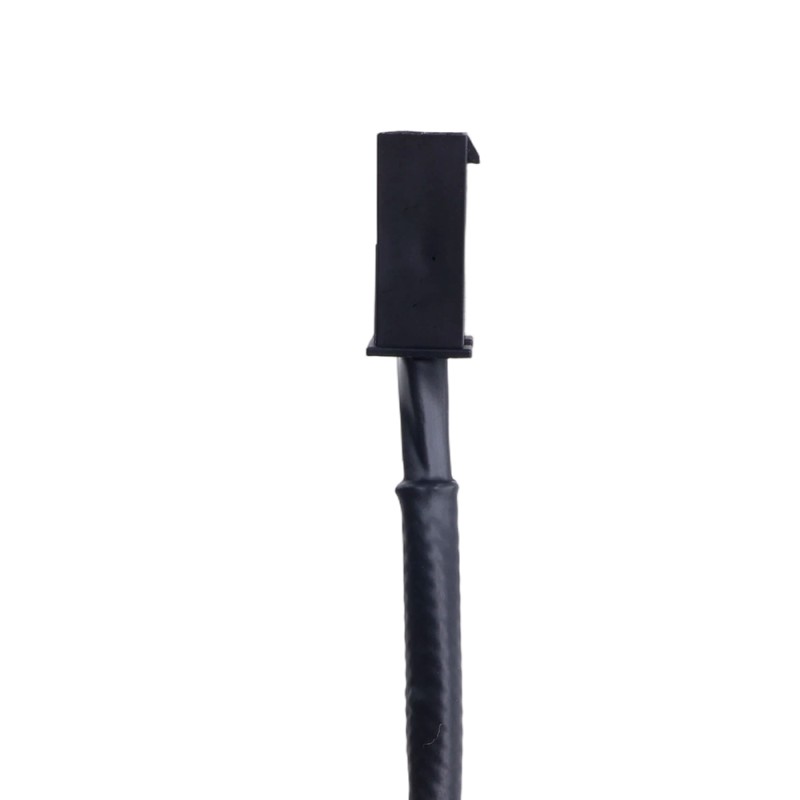

Este motor incorpora un conector MOLEX 39013046 adicional en comparación con el modelo estándar 23HS22-2804S, pero la longitud del cable se ha reducido a 165mm.

Especificaciones eléctricas

  • Número de pieza del fabricante: 23HS22-1504S-C14
  • Tipo de motor: Paso a paso bipolar
  • Ángulo de paso: 1,8deg
  • Par de retención: 1,16Nm (164,3ozin)
  • Corriente nominal/fase: 1,5A
  • Resistencia de fase: 3,6ohms
  • Inductancia: 13mH±20% (1KHz)
  • Clase de aislamiento: B 130°C [266°F]

Especificaciones físicas

  • Tamaño del marco: 57 x 57mm
  • Longitud del cuerpo: 56mm
  • Diámetro del eje: Φ6,35mm
  • Longitud del eje: 21mm
  • Longitud del plano del eje: 15mm
  • Número de cables: 4
  • Longitud del cable: 165mm
  • Peso: 0,68kg

Conexión


A+
A-
B+
B-
Negro
Verde
Rojo
Azul
El cable es más corto que la versión estándar, pero puede alargarlo fácilmente usando el conector.
Tipo de producto
Tipo de producto Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.) 1.8
Bipolar/Unipolar Bipolar
Corriente nominal(A) 1.5
Inductancia(mH) 13
Resistencia de fase(ohms) 3.6
Torque de sujeción(Ncm) 116
Torque de sujeción(oz.in) 164.3
¿Tiene curva de par/empuje? Sí
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 6.35
Eje simple/eje doble Eje único
Longitud del cable(mm) 165
Longitud del cuerpo(mm) 56
Longitud del eje(mm) 21
Método de inventario Inventario dedicado
No. de cables 4
Producción en serie S
Tamaño(mm) Nema 23 (57 x 57)
Tipo de eje de salida D


  • Eje del motor
  • Cable
  • Conector
  • Encoder
  • Freno
  • Caja de cambios


Escribir Comentario

Nota: No se permite HTML!
Malo Bueno
Etiquetas: Tipo de eje de salida: D, Diámetro del eje(mm): 6.35, Longitud del eje(mm): 21, No. de cables: 4, Longitud del cable(mm): 500, Peso(gramos): 700, Eje simple/eje doble: Eje único, Torque de sujeción(Ncm): 116, Corriente nominal(A): 1.5, Torque de sujeción(oz.in): 164.3, Bipolar/Unipolar: Bipolar, Ángulo de paso(deg.): 1.8, Resistencia de fase(ohms): 3.6, Inductancia(mH): 13, Longitud del cuerpo(mm): 56, Tamaño(mm): Nema 23 (57 x 57), Tipo de producto: Motor paso a paso híbrido, Producción en serie: S, Clasificación del IP: 40, ¿Tiene curva de par/empuje?: Sí, Método de inventario: Inventario dedicado
