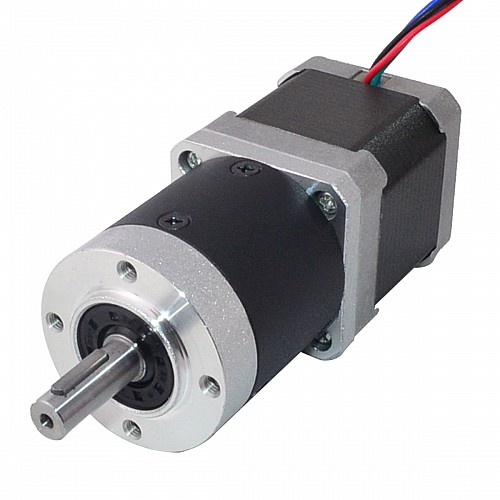

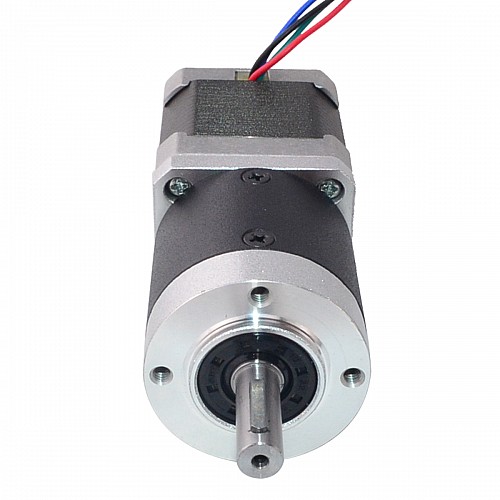

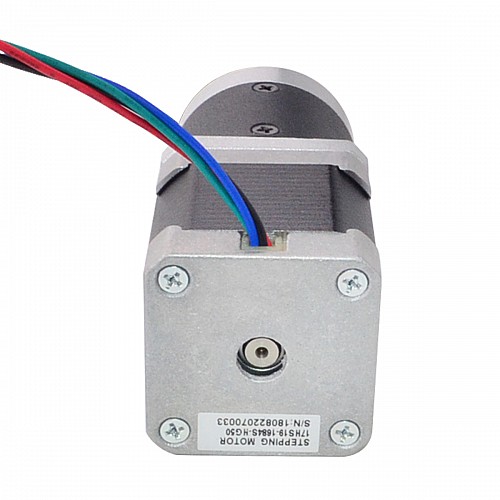

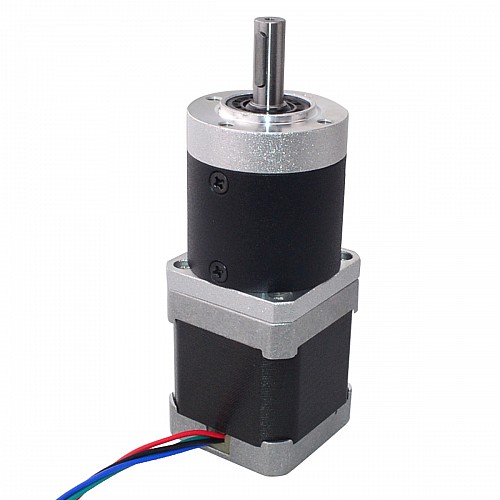

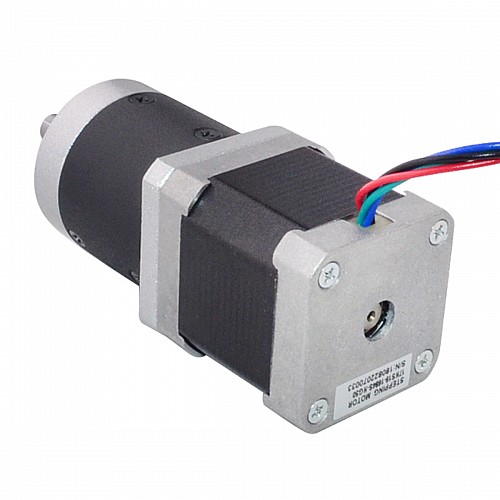

Motor Nema 17 L = 48 mm Relación de transmisión 50: 1 Reductor planetario de alta precisión

Interrumpido

Motor Nema 17 L = 48 mm Relación de transmisión 50: 1 Reductor planetario de alta precisión

0 Comentarios - Escribir Comentario

M$0.00

En stock: 1
Modelo: 17HS19-1684S-HG50
Peso bruto: 0.71kg
Certificado: ISO, CE, UKCA, RoHS

Vendidos: 33

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 17 con cuerpo de 48 mm y corriente nominal de 1,68 A, integrado con una Reductor planetario de 48,3 mm con una relación de transmisión de 50:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 17HS19-1684S-HG50
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par motor sin caja de cambios: 44 Ncm (62,32 oz.in)
Corriente nominal/fase: 1.68A
Voltaje: 2,80 V
Resistencia de fase: 1,65 ohmios
Inductancia: 2,8 mH ± 20 % (1 KHz)

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 50: 1
Eficiencia: 75%
Contragolpe sin carga: <= 1,6 grados
Par máximo permitido: 10 N.m (1416,4 oz.in)
Momento Torque Permisible: 15N.m(2124oz.in)
Carga radial máx.: 100N
Temperatura ambiente: -10-50 ℃
Clase de aislamiento: B
Ruido: <= 50dB
Vida: 6000h

Especificación física

Tamaño del marco: 42 x 42 mm
Longitud del motor: 48 mm
Reductor Longitud: 48,3 mm
Diámetro del eje: Φ8mm
Longitud del eje: 23,5 mm
Longitud de la llave: 14 mm
Número de clientes potenciales: 4
Longitud del cable: 320 mm
Peso: 350g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 17HS19-1684S-PG51.

Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.68
Inductancia(mH)	2.8
Resistencia de fase(ohms)	1.65
Torque de sujeción sin caja de cambios(N.m)	0.44
Especificación de Acoplamiento
Longitud del cuerpo(mm)	96.3
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=1.6 deg
Longitud del cable(mm)	320
Longitud del eje(mm)	23.5
Material del engranaje	Acero aleado
No. de cables	4
Peso(gramos)	350
Relación de transmisión(xx:1)	50
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
