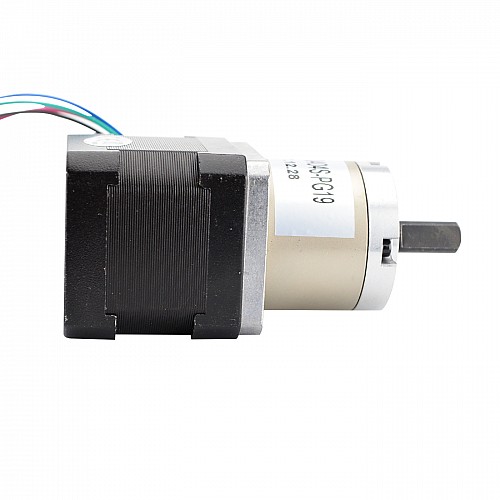

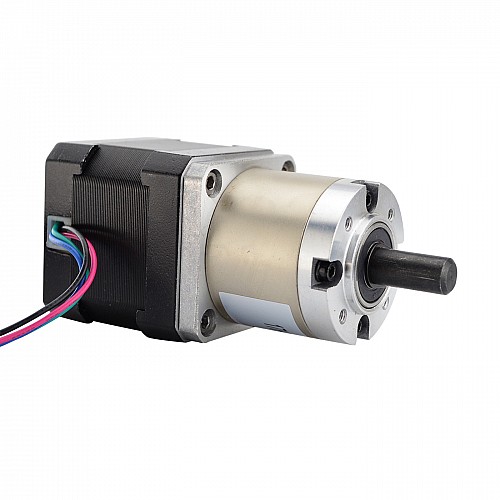

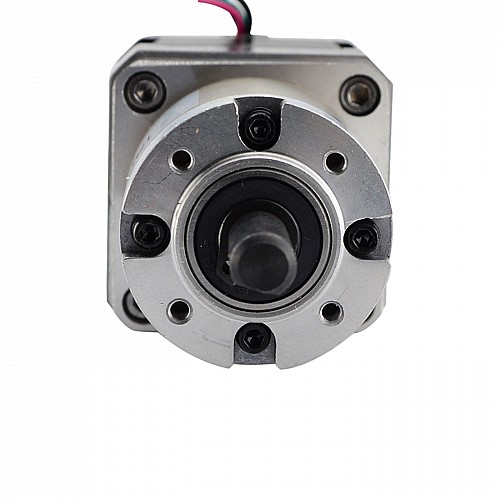

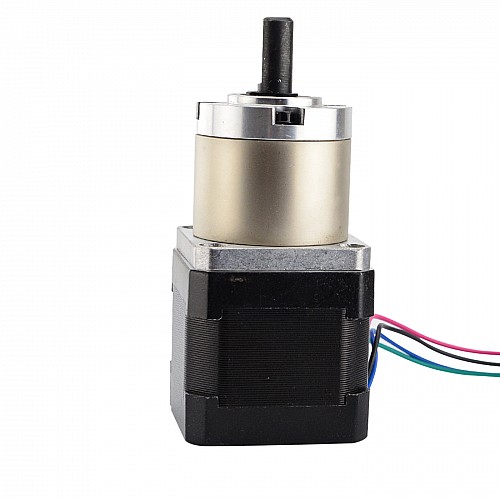

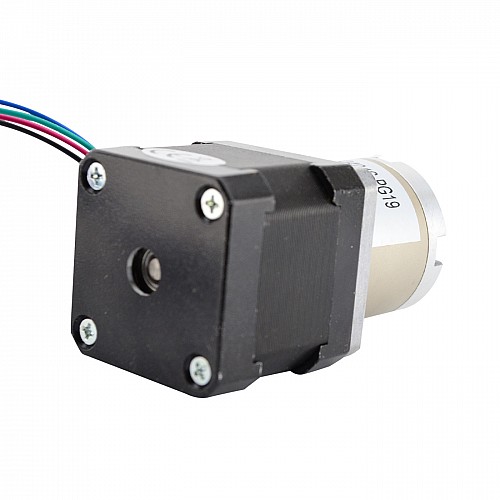

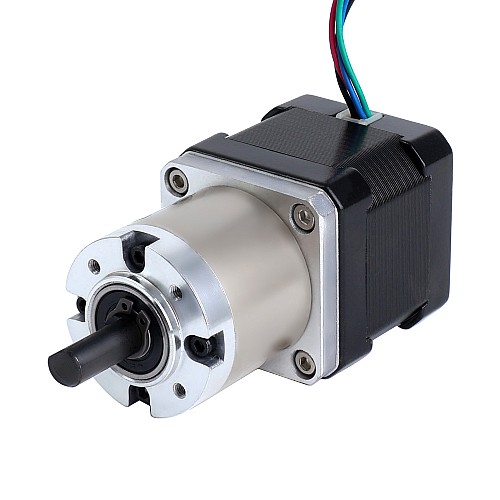

Motor paso a paso Nema 17 Bipolar L=39mm con relación de transmisión 19:1 Reductor planetario

0 Comentarios - Escribir Comentario

M$551.20

5 o más M$525.20

10 o más M$501.60

50 o más M$480.00

100 o más M$460.20

In Stock: 10000
Model: 17HS15-0404S-PG19
Gross Weight: 0.50kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 336

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 17 con cuerpo de 39mm y corriente nominal de 0,4A, integró una Reductor planetario de relación de transmisión de 19,19: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 17HS15-0404S-PG19
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,094grados
Par motor sin caja de cambios: 40Ncm(56,64oz.in)
Corriente nominal/fase: 0.4A
Resistencia de fase: 30ohms
Inductancia: 58mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 19.19:1
Eficiencia: 80%
Juego en vacío: <= 3grado
Par máximo permitido: 3Nm(424.83oz.in)
Momento Torque Permisible: 5Nm(708.06oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificaciones físicas

Tamaño del marco: 42 x 42mm
Longitud del motor: 39mm
Reductor Longitud: 35mm
Diámetro del eje: Φ8mm
Longitud del eje: 20mm
Longitud del corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 450g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.4
Inductancia(mH)	58
Resistencia de fase(ohms)	30
Torque de sujeción sin caja de cambios(N.m)	0.4
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	74
Longitud del eje(mm)	20
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	450
Relación de transmisión(xx:1)	19.19
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
