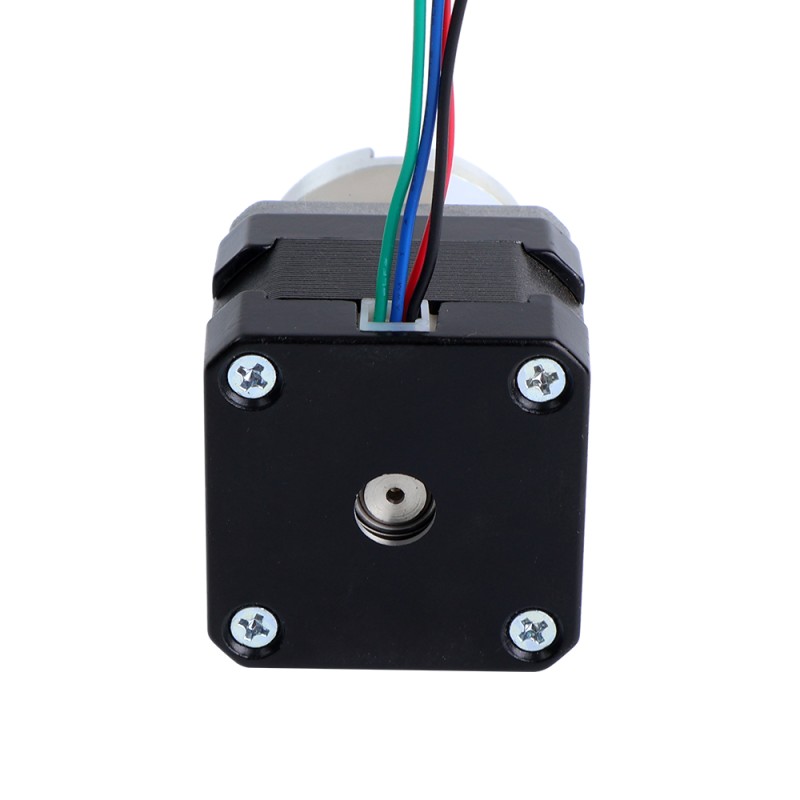

Motor Nema 17 Bipolar con relación de transmisión 5: 1 Reductor planetario con cable y conector de 300 mm

Interrumpido

Motor Nema 17 Bipolar con relación de transmisión 5: 1 Reductor planetario con cable y conector de 300 mm

0 Comentarios - Escribir Comentario

M$0.00

In Stock: 1
Model: 17HS13-0404S-PG5-C4
Gross Weight: 0.45kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 0

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

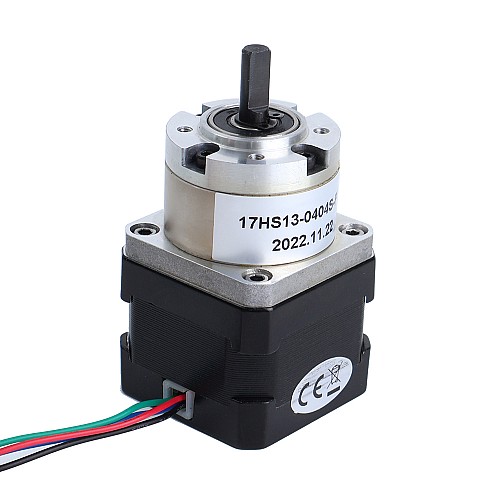

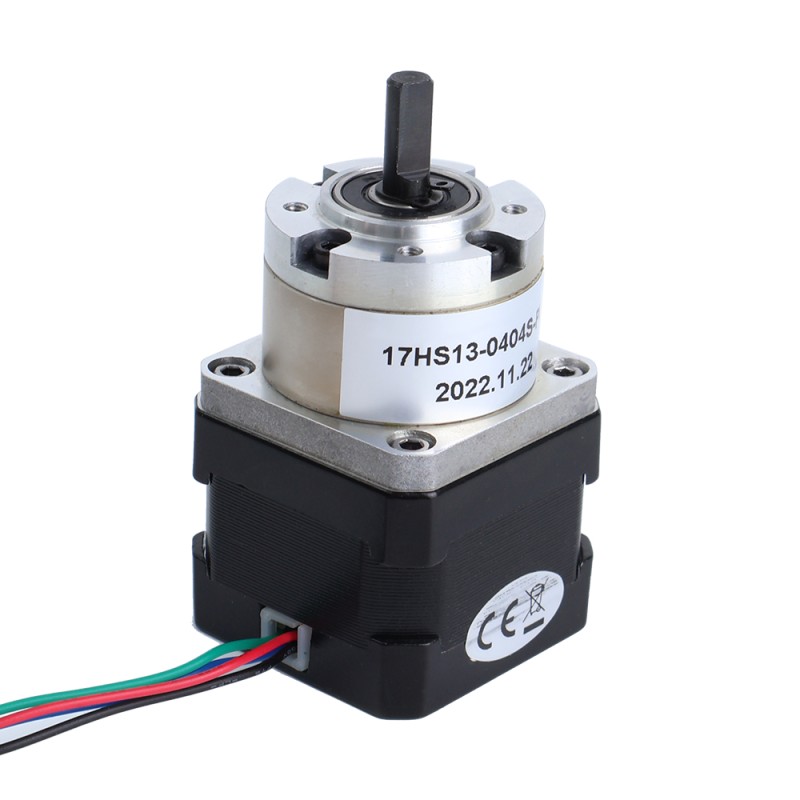

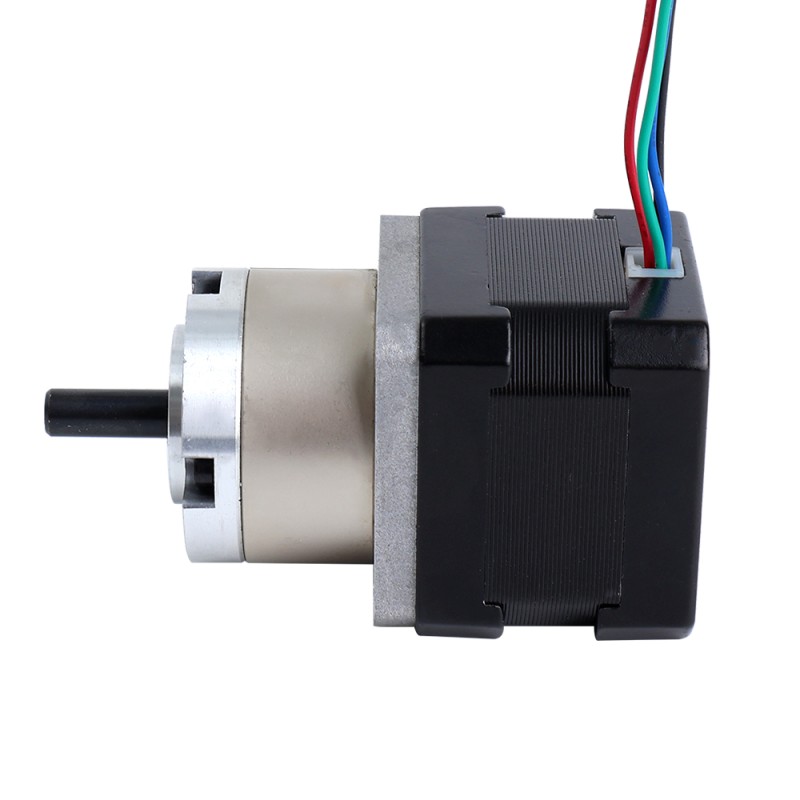

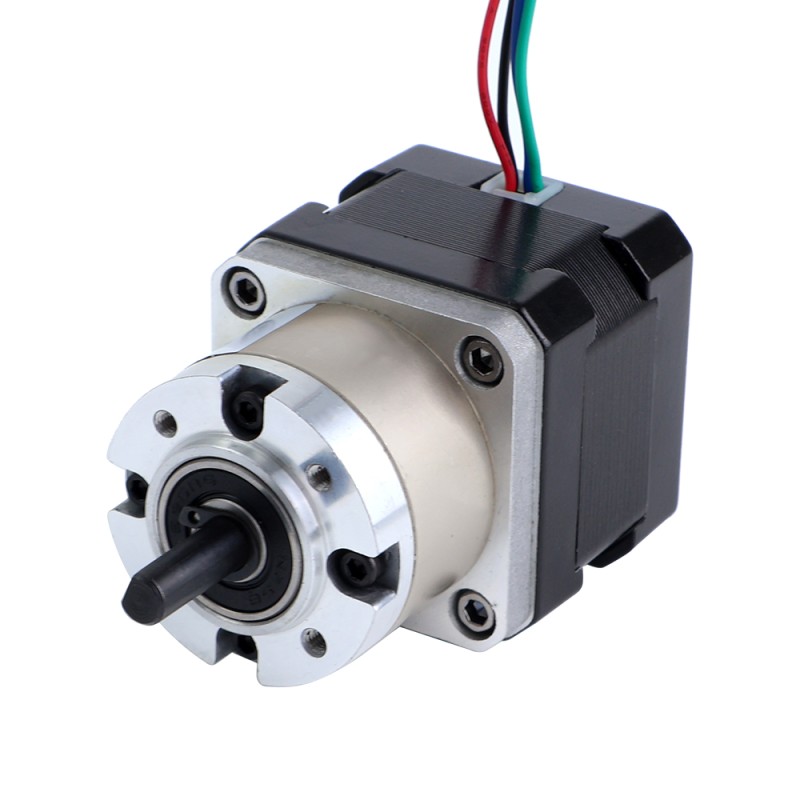

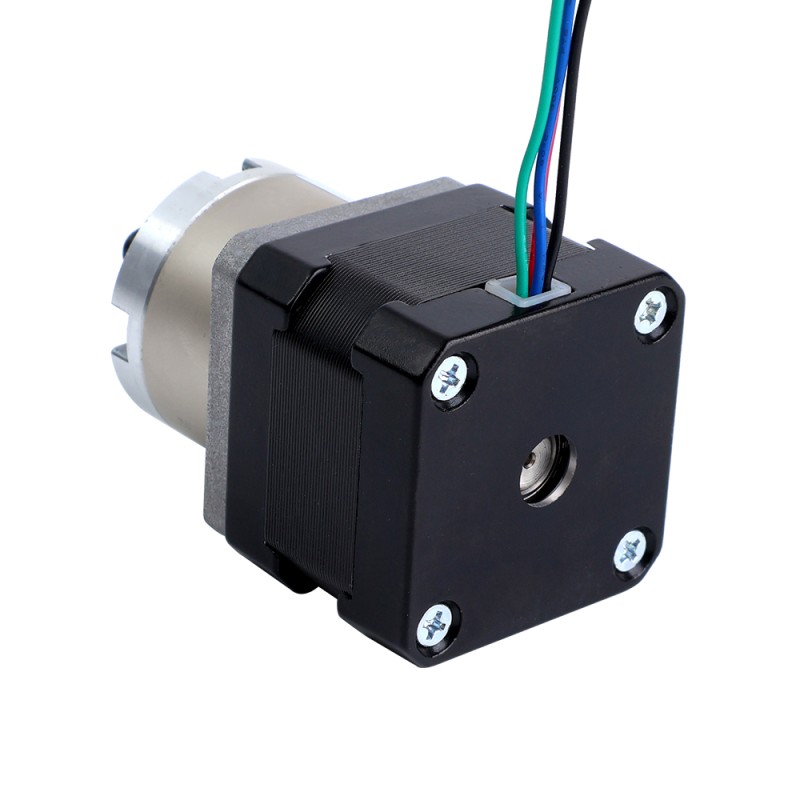

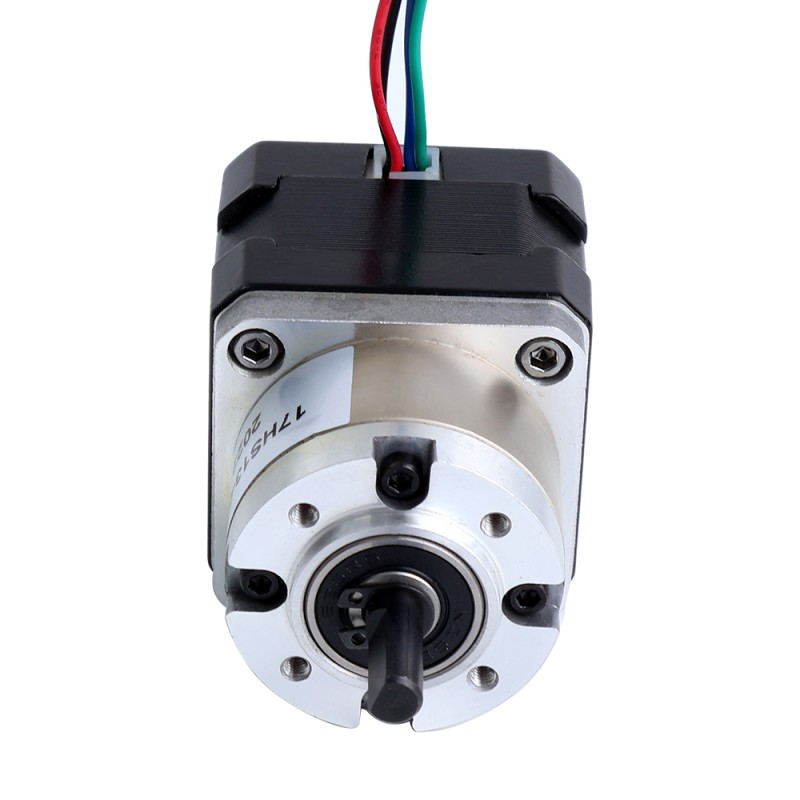

Este motor paso a paso Nema 17 con una longitud de cuerpo de 33 mm y una corriente nominal de 0,4 A, integró una Reductor planetario de relación de transmisión de 5,18: 1 y conector. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 17HS13-0404S-PG5-C4
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,35 grados
Par motor sin caja de cambios: 25 Ncm (31,2 oz.in)
Corriente nominal/fase: 0.4A
Resistencia de fase: 27 ohmios
Inductancia: 28,5 mH ± 20 % (1 KHz)

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 5,18: 1
Eficiencia: 90%
Huelgo sin carga: <= 1 grado
Par máximo permitido: 2 Nm (283 oz.in)
Momento de torsión admisible: 4 Nm (566 oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificaciones físicas

Tamaño del marco: 42 x 42 mm
Longitud del motor: 34 mm
Reductor Longitud: 27,3 mm
Diámetro del eje: Φ6mm
Longitud del eje: 18 mm
Longitud del corte en D: 12 mm
Número de clientes potenciales: 4
Longitud del cable: 300 mm

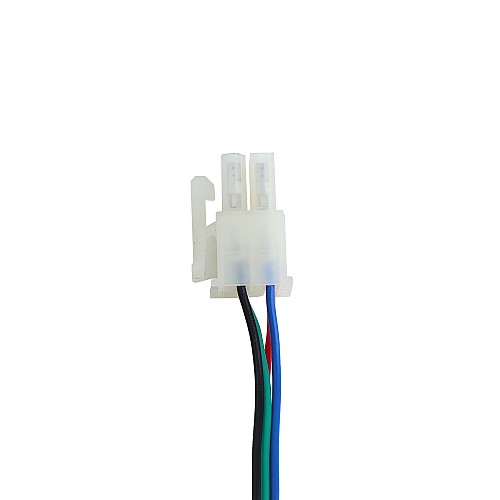

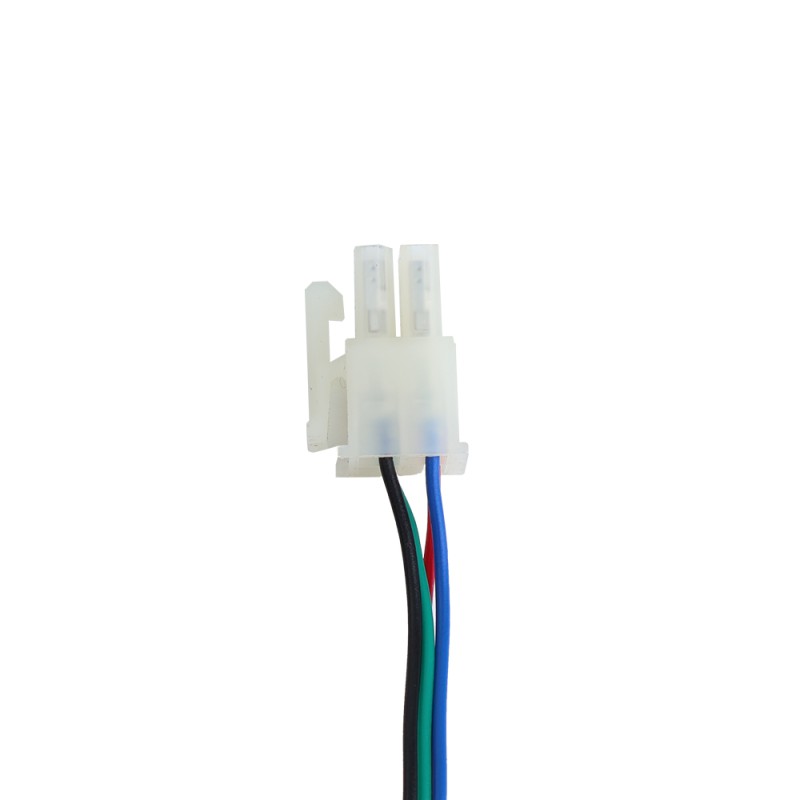

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 17HS13-0404S-PG5.

Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.4
Inductancia(mH)	28.5
Resistencia de fase(ohms)	27
Torque de sujeción sin caja de cambios(N.m)	0.25
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Single Shaft
Juego	<=1deg
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	61.3
Longitud del eje(mm)	18
No. de cables	4
Relación de transmisión(xx:1)	5.18
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Economy Planetary
Tipo de eje de salida	D
