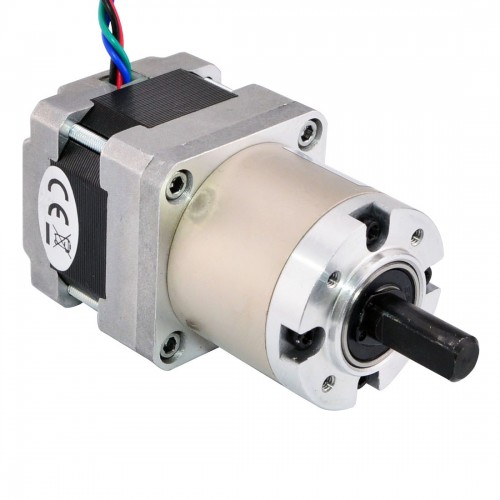

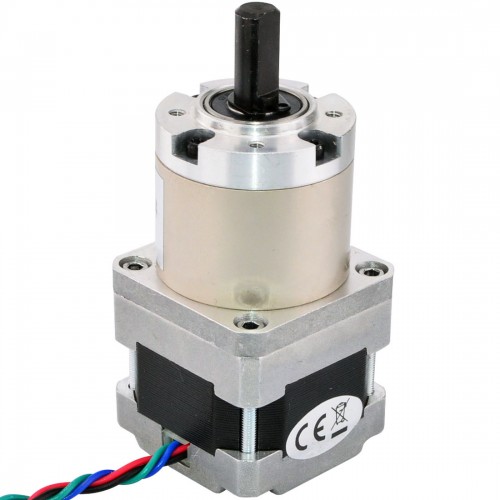

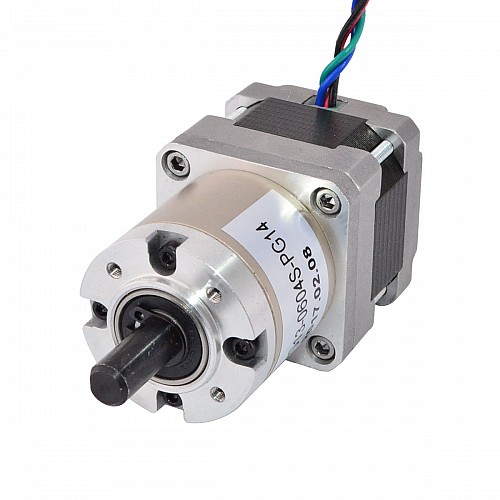

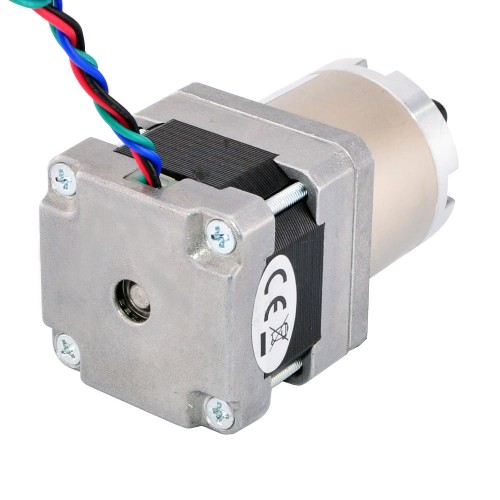

Motor Nema 16 Bipolar L=34mm con relación de engranaje 14:1 Caja de engranajes planetarios

Motor Nema 16 Bipolar L=33mm con relación de engranaje 14:1 Caja de engranajes planetarios

Motor Nema 16 Bipolar L=34mm con relación de engranaje 14:1 Caja de engranajes planetarios

1 Comentarios - Escribir Comentario

M$538.20

5 o más M$512.80

10 o más M$489.80

50 o más M$468.60

100 o más M$449.40

En stock: 10000
Modelo: 16HS13-0604S-PG14
Peso bruto: 0.50kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de (Haga clic en país para stock en directo)

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 16 con cuerpo de 34mm y corriente nominal de 0,6A, integró una caja de engranajes planetarios de relación de transmisión de 13,73: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificaciones eléctricas

Número de pieza del fabricante: 16HS13-0604S-PG14
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,131grados
Par de retención sin caja de cambios: 22Ncm(31,15oz.in)
Corriente nominal/fase: 0,6A
Resistencia de fase: 15ohms
Inductancia: 16mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de engranajes: 13,73:1
Eficiencia: 81%
Juego en vacío: <=3grado
Torsión máx. permisible: 3Nm(424.83oz.in)
Par de momento admisible: 5Nm(708.06oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificaciones físicas

Tamaño del marco: 39 x 39mm
Longitud del motor: 34mm
Longitud de la caja de cambios: 35mm
Diámetro del eje: Φ8mm
Longitud del eje: 20mm
Longitud de corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 390 g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	0.6
Inductancia(mH)	16
Resistencia de fase(ohms)	15
Torque de sujeción sin caja de cambios(N.m)	0.22
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	69
Longitud del eje(mm)	20
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	390
Relación de transmisión(xx:1)	13.73
Tamaño(mm)	Nema 16 (39 x 39)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
