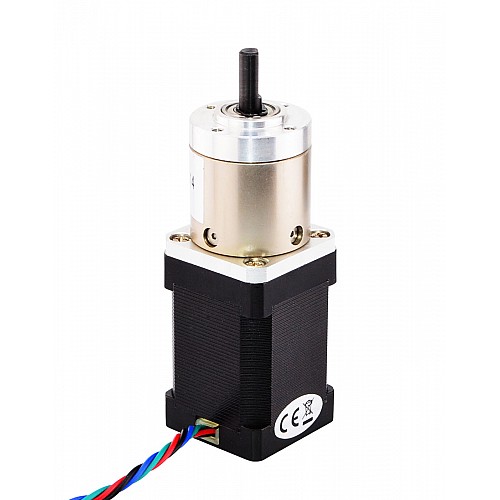

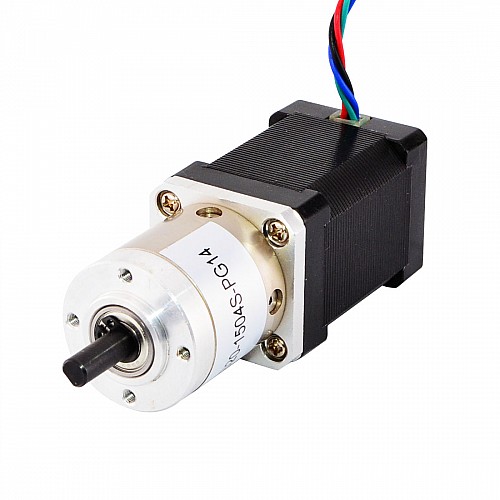

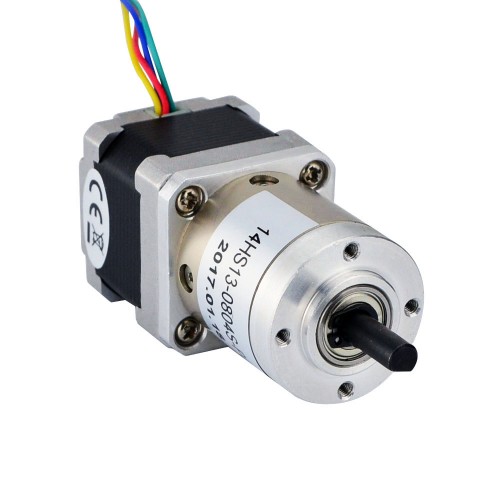

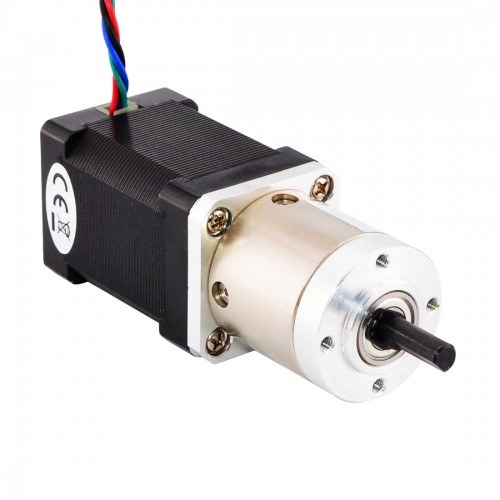

Motor paso a paso Nema 14 Bipolar L=52mm con relación de transmisión 14:1 Reductor planetario

0 Comentarios - Escribir Comentario

M$799.80

5 o más M$758.20

10 o más M$720.80

50 o más M$686.80

100 o más M$656.00

In Stock: 10000
Model: 14HS20-1504S-PG14
Gross Weight: 0.53kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 171

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 14 con cuerpo de 52mm y corriente nominal de 1,5A, integró una Reductor planetario de relación de transmisión de 13,73:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 14HS20-1504S-PG14
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,13grados
Par motor sin caja de cambios: 40Ncm(56,6oz.in)
Corriente nominal/fase: 1.5A
Resistencia de fase: 2,8ohmios
Inductancia: 3,8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 13,73:1
Eficiencia: 80%
Juego en vacío: <= 3grado
Par máximo permitido: 3Nm(424.83oz.in)
Momento de par admisible: 5Nm(708.06oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificaciones físicas

Tamaño del marco: 35 x 35mm
Longitud del motor: 52mm
Reductor Longitud: 36,8mm
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud del corte en D: 12mm
Número de clientes potenciales: 4
Longitud del cable: 400mm
Peso: 400g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.5
Inductancia(mH)	3.8
Resistencia de fase(ohms)	2.8
Torque de sujeción sin caja de cambios(N.m)	0.4
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	400
Longitud del cuerpo(mm)	88.8
Longitud del eje(mm)	18
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	400
Relación de transmisión(xx:1)	13.73
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
