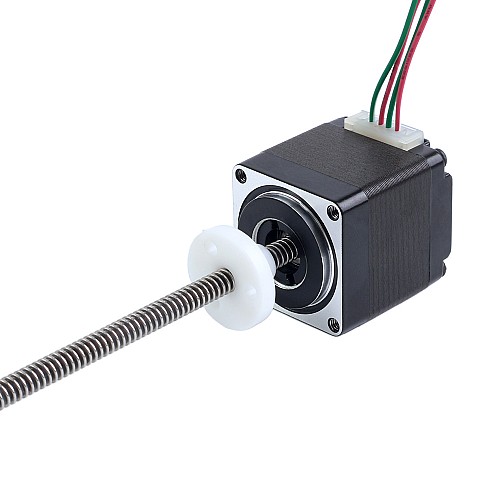

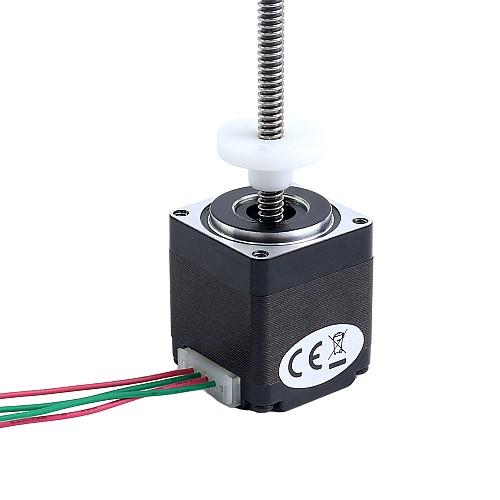

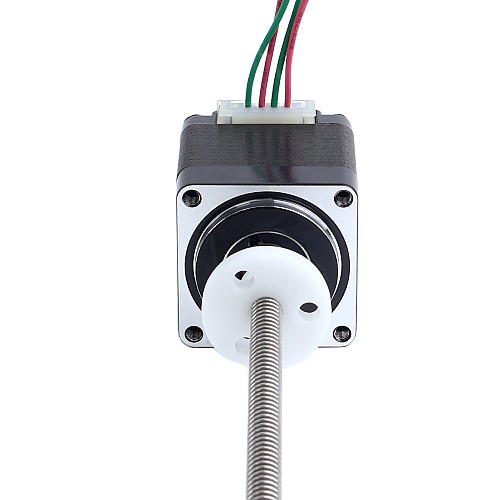

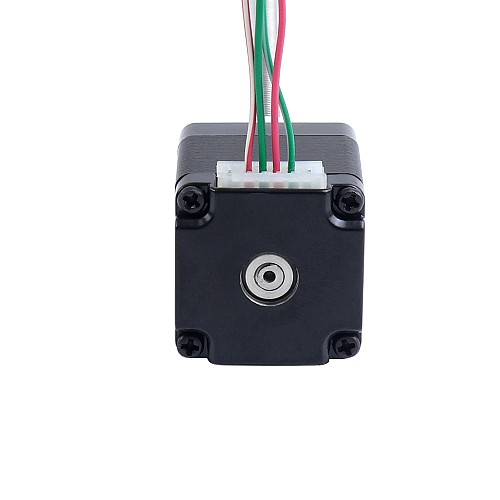

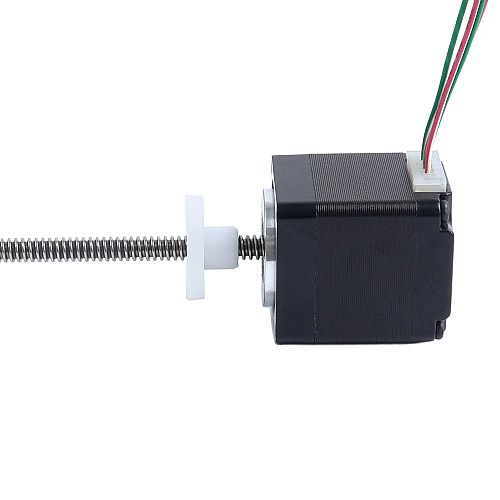

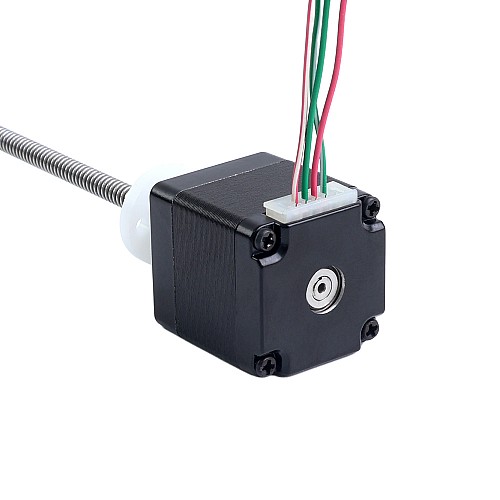

Motor paso a paso lineal externo NEMA 11 con rosca Acme 0,42A 32mm de apilamiento, paso de tornillo 1,27mm (0,05")

0 Comentarios - Escribir Comentario

M$604.40

5 o más M$579.42

10 o más M$556.48

50 o más M$535.21

100 o más M$515.60

Stock: 200
Model: 11E13S0424FD4-150RS
Weight: 0.27kg
Location: ISO, CE, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este modelo es un motor paso a paso lineal de tornillo ACME Nema 11 con una longitud de cuerpo de 32mm, ángulo de paso de 1,8° y corriente nominal de 0,42A. Está integrado con un tornillo guía de Φ4,76mm(0,1874") de diámetro, 150mm(5,9055") de largo y una tuerca de POM, proporcionando un avance lineal de 1,27mm(0,05") por revolución. Ofrece las características de alto rendimiento, larga duración, bajo ruido y alta eficiencia.

Especificaciones eléctricas

MPN: 11E13S0424FD4-150RS
Tipo de motor: Externo(ACME)
Ángulo de paso: 1,8°
Par de retención: 0,06Nm(8,5oz.in)
Corriente nominal/fase: 0,42A
Resistencia de fase: 11,4ohmios
Inductancia: 6,0mH ±20%(1 kHz)

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del cuerpo: 32mm

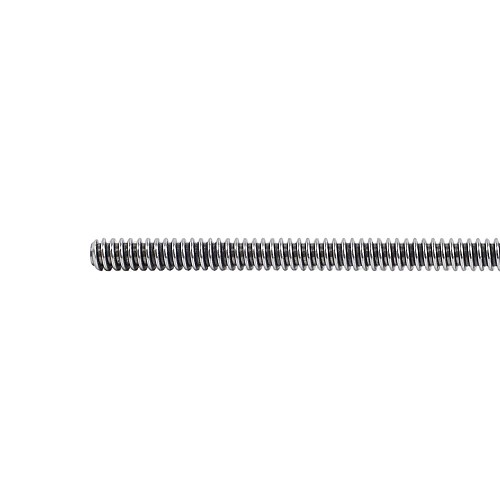

Longitud del tornillo guía: 150mm(5,9055")
Diámetro del tornillo guía: Φ4,76mm(0,1874")
Avance/paso: 0,00635mm(0,00025")
Avance lineal/revolución: 1,27mm(0,05")
Número de cables: 4
Longitud del cable: 500mm

Conexión

A+	A-	B+	B-
Rojo	Rojo blanco	Verde blanco	Verde

● ¿Cómo pedir un motor lineal personalizado? Motor paso a paso lineal personalizado

● Si solo tiene el número de pieza anterior, obtenga el nuevo aquí Mostrar detalles

● ¿Cómo llamamos motor lineal? Número de pieza Construcción

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	0.42
Inductancia(mH)	6
Resistencia de fase(ohms)	11.4
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Con codificador	No
Diámetro del tornillo de avance(mm)	4.76
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	32
Longitud del tornillo de avance(mm)	150
Método de inventario	Inventario dedicado
No. de cables	4
Recorrido de plomo/paso(mm)	0.00635
Recorrido de plomo/Revolución(mm)	1.27
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de motor lineal	ACME actuador lineal
