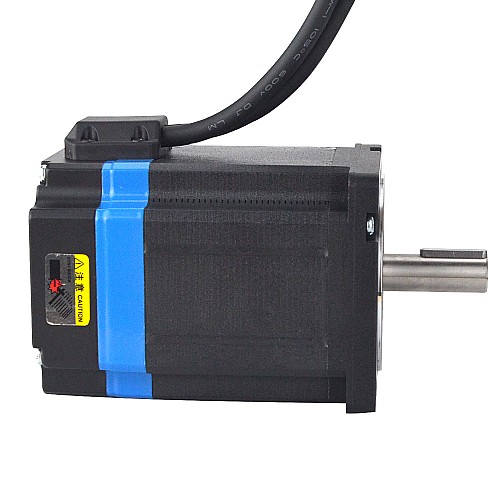

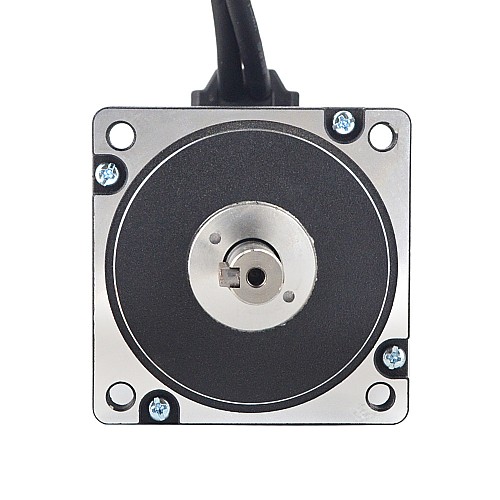

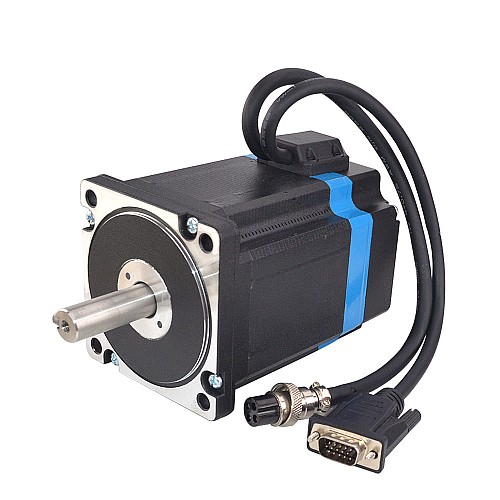

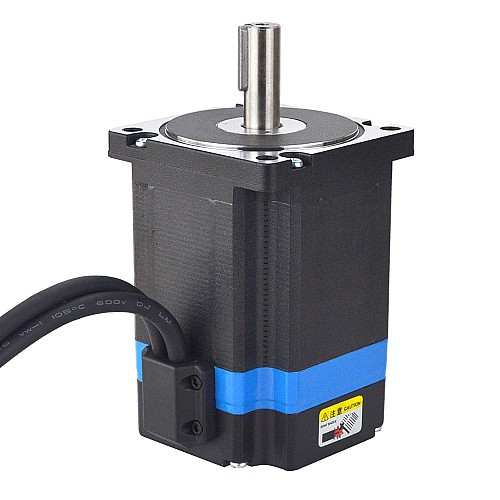

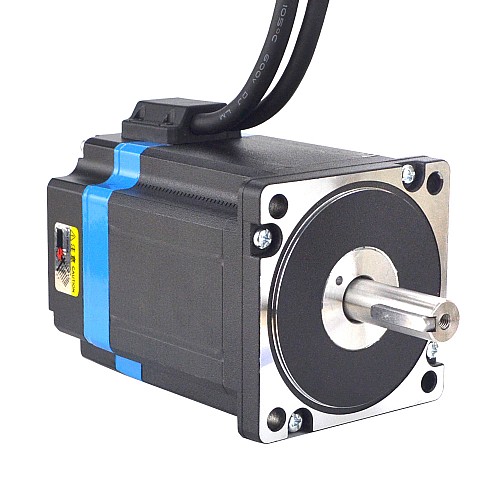

Motor paso a paso de bucle cerrado Nema 34 5.8Nm/821.35oz.in Codificador 1000PPR

0 Comentarios - Escribir Comentario

M$0.00

In Stock: 1
Model: 34HS38-6004D-E1000
Gross Weight: 3.60kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 4

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

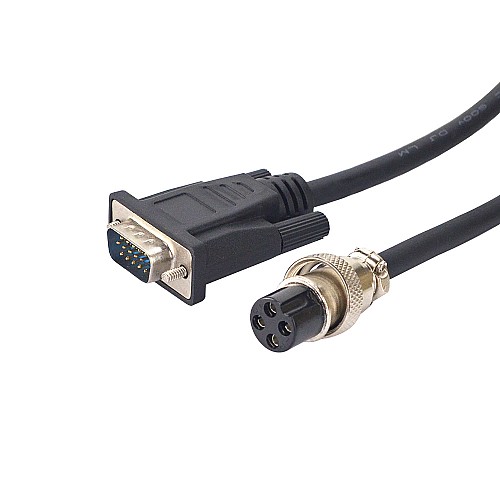

CM3M-20: RV-4 AWG20 Cable de extensión de motor de 2,7 m (106") de largo con enchufe de aviación GX16

CM5M-20: RV-4 AWG20 Cable de extensión de motor de 4,7 m (185") de largo con enchufe de aviación GX16

Le recomendamos que obtenga un cable de extensión de codificador para este motor, aquí hay algunos para su elección:

CE2M: Cable de extensión de codificador de 1,7 m (67") de largo para driver paso a paso de bucle cerrado

CE3M: Cable de extensión de codificador de 2,7 m (106") de largo para driver paso a paso de bucle cerrado

3. CE5M: Cable de extensión de codificador de 4,7 m (185") de largo para driver paso a paso de bucle cerrado

Especificación del motor

Número de pieza del fabricante: 34HS38-6004D-E1000
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Tamaño del marco: 86 x 86 mm
Par de retención: 5,8 Nm (821,35 oz.in)
Corriente nominal/fase: 6 A
Diámetro del eje: Φ14 mm
Longitud del eje: 40 mm
Longitud de la llave: 25 mm
Resistencia de fase: 0,32 ohmios
Inductancia: 2,8 mH ± 20 % (1 KHz)
Número de clientes potenciales: 4
Longitud del cable: 300 mm

Especificación del codificador

Voltaje de conducción: 5V
Corriente de salida: 55mA
Resolución : 1000ppr
Señal de salida: 2 canales
Diámetro interior: Φ8mm
Frecuencia de salida: ≤1MHz
Velocidad de funcionamiento: ≤5000 rpm
Protección IP: IP20

Conexión

A+	A-	B+	B-
Blanco	Verde	Azul	Negro

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 34HS39-6004D-E1000.

Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	6
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	580
Torque de sujeción(oz.in)	821.35
Especificación Física
Diámetro del eje(mm)	14
Longitud del eje(mm)	40
Tamaño(mm)	Nema 34 (86 x 86)
