Motor BLDC de engranajes 24V 60W 20RPM 21,00Nm(2973,84oz.in) 150:1 con caja de cambios de eje hueco paralelo

Motor CC sin escobillas con engranaje de 24V 60W 20RPM 21,00Nm(2973,84oz.in) 150:1 con caja de cambios de eje hueco paralelo - F4B60-24GL-30S/4GL150RC | StepperOnline UK

Motor BLDC de engranajes 24V 60W 20RPM 21,00Nm(2973,84oz.in) 150:1 con caja de cambios de eje hueco paralelo

0 Comentarios - Escribir Comentario

M$1,682.20

5 o más M$1,573.60

10 o más M$1,478.20

50 o más M$1,393.80

100 o más M$1,318.40

En stock: 10000
Modelo: F4B60-24GL-30S/4GL150RC
Peso bruto: 3.46kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

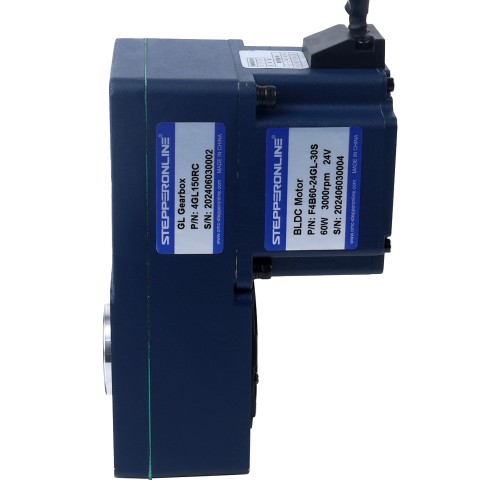

Este es un motorreductor BLDC de 24V y 60W con una brida de 80x80mm. La caja de cambios de eje hueco paralelo 150:1 integrada ofrece velocidad y par a 20rpm y 21,00Nm(2973,84oz.in). Debido a su estructura compacta, alta eficiencia, bajo nivel de ruido, larga vida útil y gran capacidad de control, los motores de engranajes CC sin escobillas se utilizan ampliamente en automatización industrial, electrodomésticos, equipos médicos, industria automotriz y campos aeroespaciales, etc.

El controlador BLDC recomendado para este motor es BLD-305S.

Especificaciones eléctricas

P/N: F4B60-24GL-30S/4GL150RC
Phase: 3
Número de polos del motor: 10
Tensión nominal: 24V
Velocidad nominal: 20rpm
Clasificado esfuerzo de torsión: 21,00Nm(2973,84oz.in)
Corriente sin carga: 0,60A
Potencia nominal: 60W
Clase de aislamiento: E 120°C[248°F]
Resistencia de aislamiento: 50MΩ Min @500V
Vida: Más de 5000 horas

Especificaciones físicas

Tamaño del marco: 80x80mm
Tipo de caja de cambios: Caja de cambios de eje hueco paralelo
Relación de caja de cambios: 150:1
Tipo de eje: Hueco
Diámetro del orificio: Φ15mm
Longitud del orificio: 57mm
Sensor: Sensor Hall
Rodamiento: Bola de ranura profunda
Peso: 2,73kg

Conexión por medio de cables

1	2	3	4	5	6	7	8
U	W	Hb	Ha	V	-	Hc	+
Amarillo(grueso)	Azul(grueso)	Verde	Amarillo	Verde(grueso)	Negro	Azul	Rojo

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	3.50
Corriente sin carga(A)	0.6
Nº de fase	3
Par nominal(Nm)	21.00
Potencia nominal(W)	60
Tensión nominal(V)	24
Velocidad nominal(rpm)	20
Especificación Física
Con cambio	Sí
Longitud del cuerpo(mm)	161.7
Relación de transmisión(xx:1)	150
Tamaño(mm)	80 x 80
Tipo de caja de cambios	Caja de cambios paralela
Tipo de eje de salida	Hueco

File	Size
F4B60-24GL-30S_4GL-150RC_Full_Datasheet.pdf	51.68KB	Download

Etiquetas: Tipo de eje de salida: Hueco, Tensión nominal (V): 24, Corriente nominal (A): 3.50, Longitud del cuerpo (mm): 161.7, Tamaño (mm): 80x80, Nº de fase: 3, Tipo de producto: Motor BLDC con engranajes, Relación de transmisión(xx:1): 150, Tipo de caja de cambios: Caja de cambios paralela, Velocidad nominal (rpm): 20, Par nominal (Nm): 21.00, Potencia nominal (W): 60, Con cambio: Yes, Corriente sin carga(A): 0.6
