Motor BLDC de engranajes 24V 150W 100RPM 9,50Nm(1345,31oz.in) Caja de engranajes rectos 30:1

Motor CC sin escobillas con engranaje de 24V 150W 100RPM 9,50Nm(1345,31oz.in) Caja de engranajes rectos 30:1 - F55B150-24GU-30S/5GU30KB | StepperOnline

Motor BLDC de engranajes 24V 150W 100RPM 9,50Nm(1345,31oz.in) Caja de engranajes rectos 30:1

0 Comentarios - Escribir Comentario

M$1,551.00

5 o más M$1,487.00

10 o más M$1,428.00

50 o más M$1,373.60

100 o más M$1,323.20

En stock: 10000
Modelo: F55B150-24GU-30S/5GU30KB
Peso bruto: 3.50kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

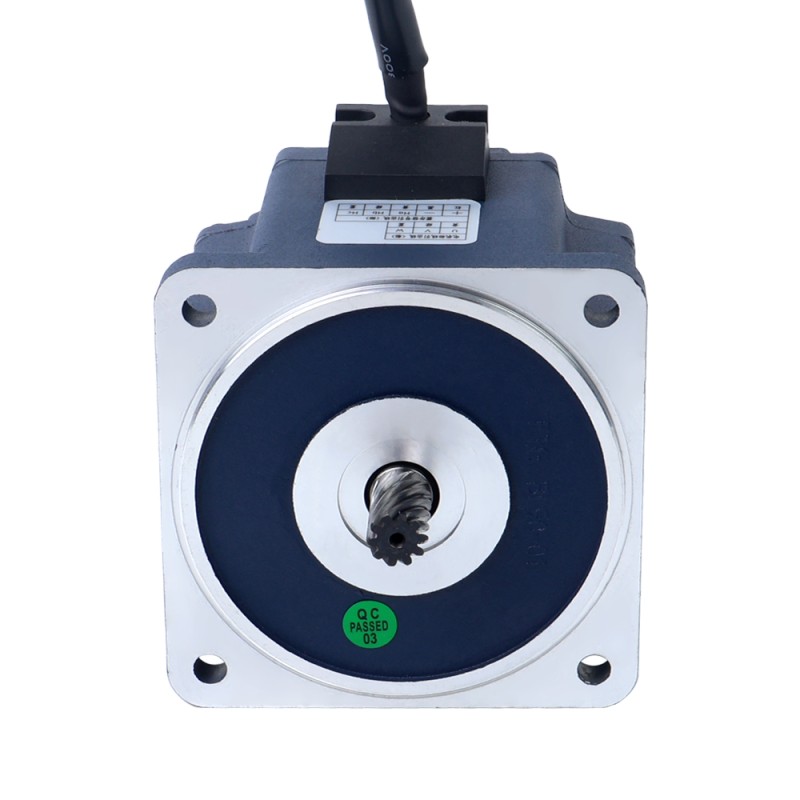

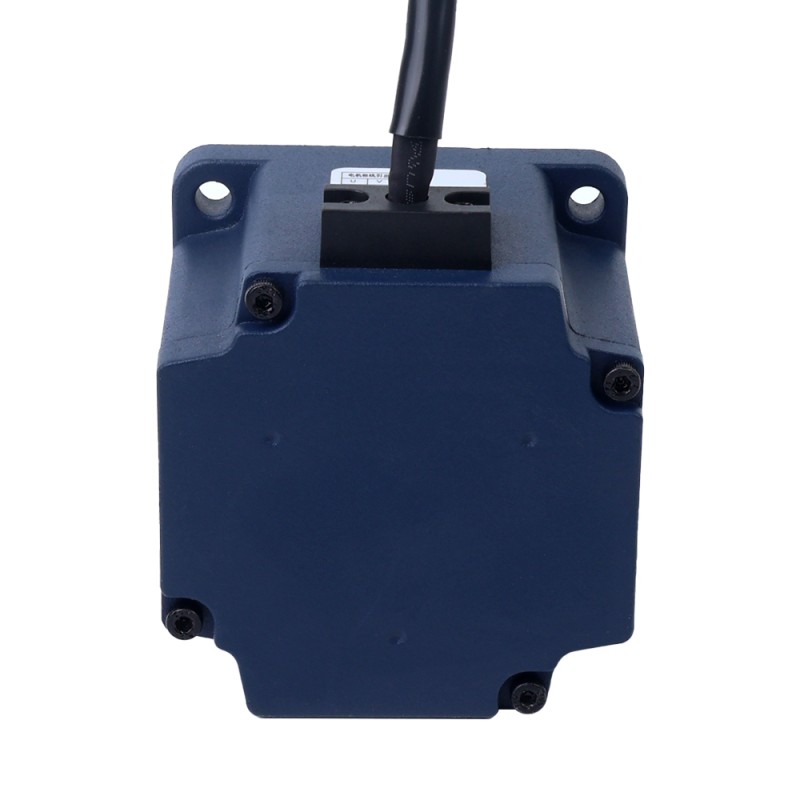

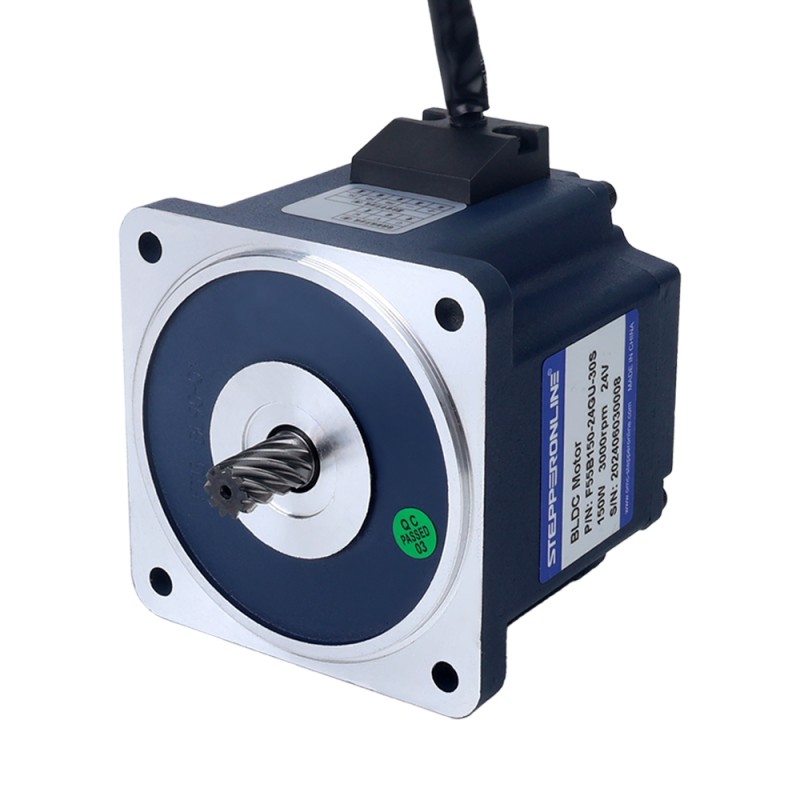

Este es un motor de engranajes CC sin escobillas de 24V y 150W con una brida de 90x90mm. La caja de cambios recta 30:1 incorporada lleva la velocidad y el par a 100rpm y 9,50Nm(1345,31oz.in). Debido a su estructura compacta, alta eficiencia, bajo nivel de ruido, larga vida útil y gran capacidad de control, los motores de engranajes CC sin escobillas se utilizan ampliamente en automatización industrial, electrodomésticos, equipos médicos, industria automotriz y campos aeroespaciales, etc.

El controlador BLDC recomendado para este motor es BLD-510B.

Especificaciones eléctricas

P/N: F55B150-24GU-30S/5GU30KB
Número de fase del motor: 3
Número de polos del motor: 10
Corriente nominal: 8.00A
Tensión nominal: 24V
Velocidad nominal: 100rpm
Clasificado esfuerzo de torsión: 9,50Nm(1345,31oz.in)
Corriente sin carga: 1,00A
Potencia nominal: 150W
Clase de aislamiento: E 120°C[248°F]
Resistencia de aislamiento: 50MΩ Min @500V
Vida útil: más de 5000 horas

Especificaciones físicas

Tamaño del marco: 90x90mm
Longitud total: 137mm
Tipo de caja de cambios: Caja de engranajes rectos
Relación de transmisión: 30:1
Tipo de eje: Chavetero
Diámetro del eje: Φ15mm
Longitud del eje: 38mm
Longitud del chavetero: 25mm
Rodamiento: Bola de ranura profunda
Peso: 3,1kg

conexión por medio de cables

1	2	3	4	5	6	7	8
U	W	Hb	Ha	V	-	Hc	+
Amarillo(grueso)	Azul(grueso)	Verde	Amarillo	Verde(grueso)	Negro	Azul	Rojo

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	8.00
Corriente sin carga(A)	1.0
Nº de fase	3
Par nominal(Nm)	9.50
Potencia nominal(W)	150
Tensión nominal(V)	24
Velocidad nominal(rpm)	100
Especificación Física
Con cambio	Sí
Diámetro del eje(mm)	15
Longitud del cuerpo(mm)	137
Longitud del eje(mm)	38
Relación de transmisión(xx:1)	30
Tamaño(mm)	90 x 90
Tipo de caja de cambios	Caja de cambios recta cuadrado
Tipo de eje de salida	Chavetero

File	Size
F55B150-24GU-30S-5GU30KB.STEP	1.51MB	Download

Etiquetas: Tipo de eje de salida: Chavetero, Diámetro del eje (mm): 15, Longitud del eje (mm): 38, Tensión nominal (V): 24, Corriente nominal (A): 8.00, Longitud del cuerpo (mm): 137, Tamaño (mm): 90x90, Nº de fase: 3, Tipo de producto: Motor BLDC con engranajes, Relación de transmisión(xx:1): 30, Tipo de caja de cambios: Caja de cambios recta cuadrado, Velocidad nominal (rpm): 100, Par nominal (Nm): 9.50, Potencia nominal (W): 150, Con cambio: Yes, Corriente sin carga(A): 1.0
