Name: Kit CNC de motor paso a paso TES Serie 1 Eje 4,5Nm(637,25oz.in) Motor paso a paso Nema 34 y Controlador DM860TE
Brand: STEPPERONLINE
SKU: 1-DM860TE-34HS31
Price: 1079.66 MXN
Availability: InStock

Kit CNC de motor paso a paso TES Serie 1 Eje 4,5Nm(637,25oz.in) Motor paso a paso Nema 34 y Controlador DM860TE - 1-DM860TE-34HS31 | StepperOnline

1-DM860TE-34HS31

Tipo de eje de salidaChavetero

Torque de sujeción(Ncm)450

Torque de sujeción(oz.in)637.25

Tamaño(mm)Nema 34 (86 x 86)

Consulta

Descargas

DM860TE.STEPSTEP · 21.19MBInicie sesión para descargar TE_series_user_manual.pdfPDF · 1.01MB 34HS31-5504S_Torque_Curve.pdfPDF · 214.75KB CABLE-PC-1.pdfPDF · 283.64KB 34HS31-5504S_Full_Datasheet.pdfPDF · 147.52KB

Misma serie

Modelo	Tipo de eje de salida	Torque de sujeción(Ncm)	Torque de sujeción(oz.in)	Tamaño(mm)	Precio	Existencias
1-DM542T-23HS32	D	240	339.87	Nema 23 (57 x 57)	M$543.90	En stock
1-DM542T-23HS45	D	300	425	Nema 23 (57 x 57)	M$653.98	En stock
1-DM542T-S30	D	300	425	Nema 23 (57 x 57)	M$937.03	En stock
1-DM542TE-23HS30	D	200	283.22	Nema 23 (57 x 57)	M$469.72	En stock
1-DM542TE-23HS32	D	240	339.87	Nema 23 (57 x 57)	M$473.60	En stock
1-DM542TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	M$568.32	En stock
1-DM542TE-S30	D	300	424.83	Nema 23 (57 x 57)	M$825.84	En stock
1-DM542Y-23HS30	D	190	269.06	Nema 23 (57 x 57)	M$492.47	En stock
1-DM542Y-S19	D	190	269.06	Nema 23 (57 x 57)	M$775.34	En stock
1-DM556T-23HS45	D	300	425	Nema 23 (57 x 57)	M$690.79	En stock
1-DM556T-24HS39	D	340	481.48	Nema 24 (60 x 60)	M$1,033.78	Bajo pedido
1-DM556TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	M$594.78	En stock
1-DM556TE-24HS39	D	340	481.48	Nema 24 (60 x 60)	M$700.78	En stock
1-DM556Y-23HS39	D	300	425	Nema 23 (57 x 57)	M$609.21	En stock
1-DM556Y-S30	D	300	425	Nema 23 (57 x 57)	M$892.26	En stock
1-DM860I-34HS31	Chavetero	480	679.74	Nema 34 (86 x 86)	M$929.63	En stock
1-DM860I-34HS31-SALE	Chavetero	480	679.74	Nema 34 (86 x 86)	M$908.17	En stock
1-DM860I-34HS39	Chavetero	800	1132.89	Nema 34 (86 x 86)	M$1,003.07	En stock
1-DM860I-34HS39-SALE	Chavetero	800	1132.89	Nema 34 (86 x 86)	M$1,062.09	En stock
1-DM860I-34HS45	Chavetero	820	1161.45	Nema 34 (86 x 86)	M$1,045.81	En stock
1-DM860I-34HS45-SALE	Chavetero	820	1161.45	Nema 34 (86 x 86)	M$1,021.57	En stock
1-DM860I-34HS59	Chavetero	1200	1699.68	Nema 34 (86 x 86)	M$1,205.28	En stock
1-DM860I-S120	Chavetero	1200	1699.34	Nema 34 (86 x 86)	M$1,591.00	En stock
1-DM860I-S80	Chavetero	800	1132.89	Nema 34 (86 x 86)	M$1,388.98	En stock
1-DM860T-34HS31	Chavetero	450	637	Nema 34 (86 x 86)	M$1,431.16	Bajo pedido
1-DM860T-34HS59	D	1300	1841	Nema 34 (86 x 86)	M$1,736.60	Bajo pedido
1-DM860TE-34HS31	Chavetero	450	637.25	Nema 34 (86 x 86)	M$1,079.66	En stock
1-DM860Y-34HS30	D	480	679.74	Nema 34 (86 x 86)	M$889.30	En stock
1-DM860Y-34HS30-SALE	D	480	679.74	Nema 34 (86 x 86)	M$888.74	En stock
1-DM860Y-34HS39	Chavetero	800	1132.89	Nema 34 (86 x 86)	M$955.34	En stock

Ver todo en la categoría

Kit CNC de motor paso a paso TES Serie 1 Eje 4,5Nm(637,25oz.in) Motor paso a paso Nema 34 y Controlador DM860TE

Este kit CNC incluye: 1 x DM860TE: Controlador de motor paso a paso digital serie TE 2,4-7,2A 20-80... Leer más

0 opiniones • Escribir una opinión

desde

M$1,079.66

5 + M$1,047.29

10 + M$1,016.58

50 + M$987.90

100 + M$960.52

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

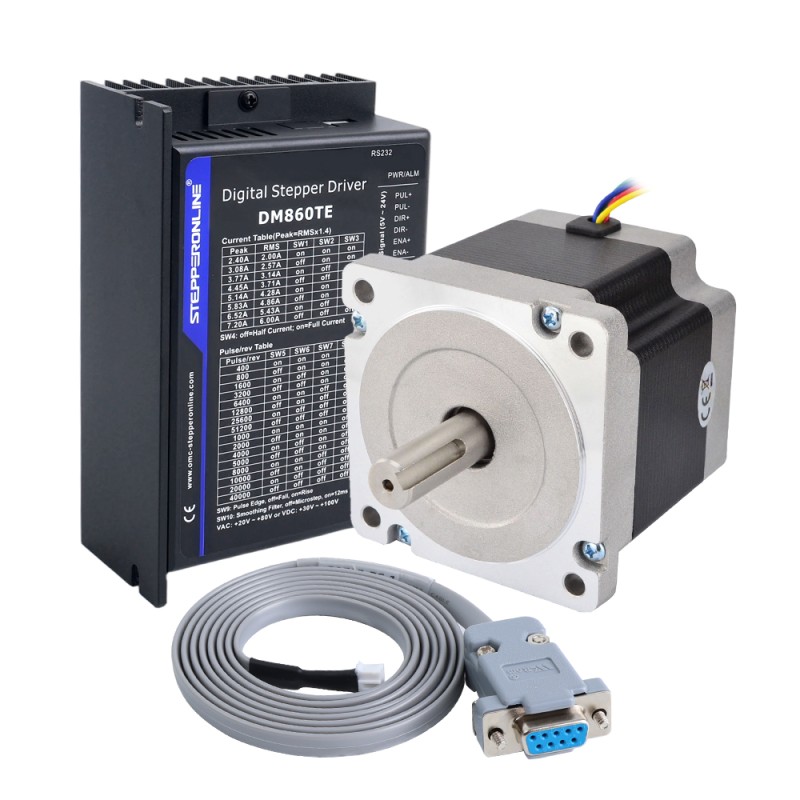

Este kit CNC incluye:

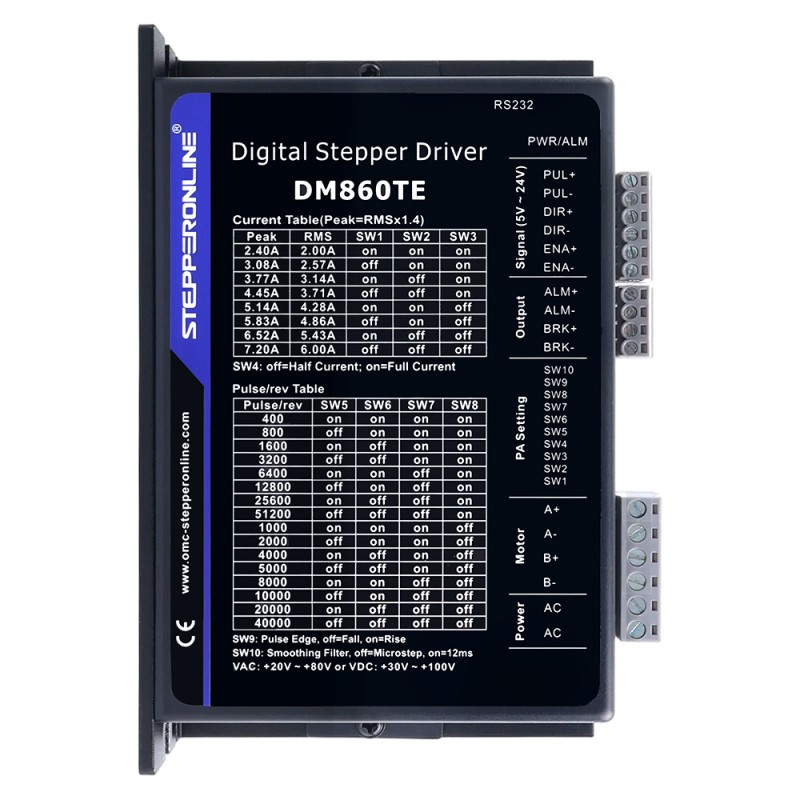

1 x DM860TE: Controlador de motor paso a paso digital serie TE 2,4-7,2A 20-80VAC/30-100VDC para motor Nema 34

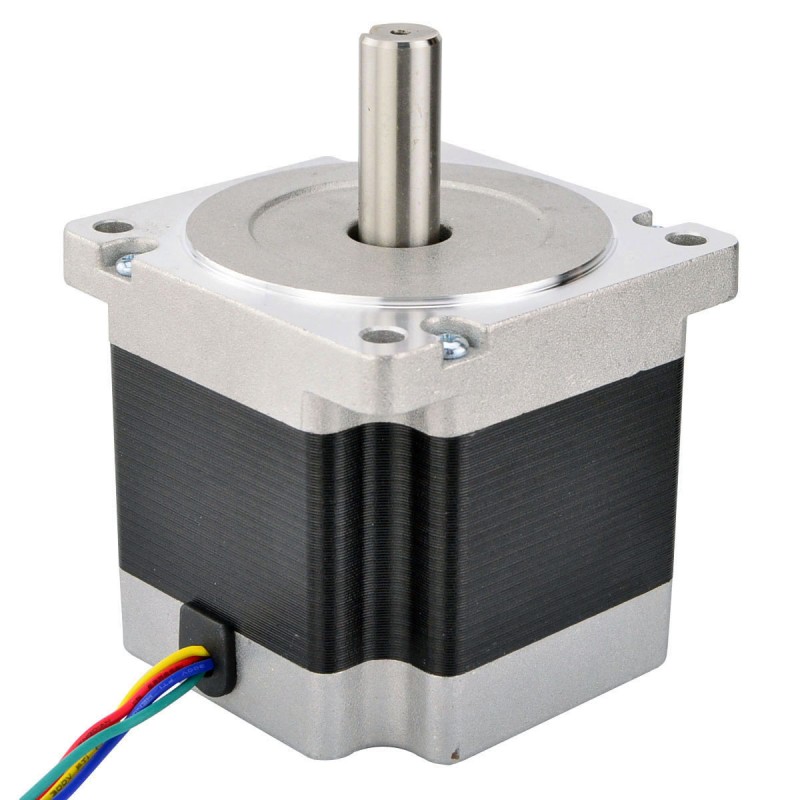

1 x 34HS31-5504S: Motor paso a paso CNC Nema 34 4,5Nm (637,25oz.in) 5,5A 86x86x80mm Eje con chavetero

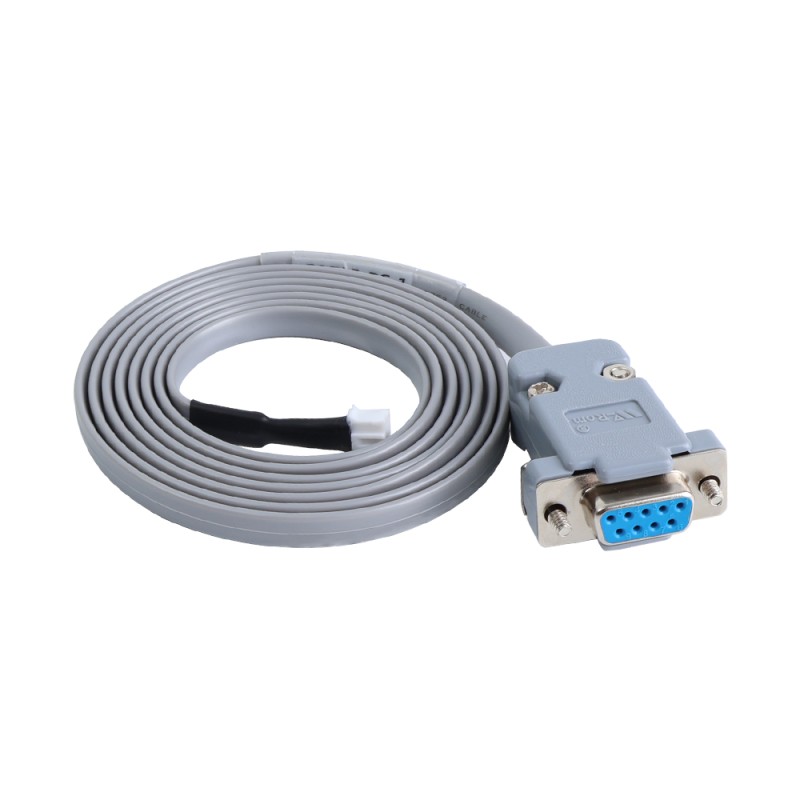

1 x CABLE-PC-1: Cable de depuración RS232

Especificación del motor

Número de pieza del fabricante: 34HS31-5504S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 4,5Nm(637,25oz.in)
Corriente nominal/fase: 5.5A
Resistencia de fase: 0,4ohmios
Inductancia: 3,5mH±20 %(1KHz)
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 80mm
Diámetro del eje: Φ14mm
Longitud del eje: 35mm
Longitud de la llave: 25mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 2,3kg

Conexión

A+	A-	B+	B-
Rojo	Verde	Amarillo	Azul

Especificación del Driver

Corriente pico de salida: 2,4~7,2A(2,0~6,0 RMS)
Voltaje de entrada: 20~80V CA / 30~100V CC
Voltaje de entrada lógica: 5~24VCC
Corriente de entrada lógica: 7~20mA
Frecuencia de entrada de pulsos: 0~200kHz
Ancho de pulso: 2,5µs
Resistencia de aislamiento: 500MΩ
Detección de circuito abierto en el devanado del motor
Entradas ópticamente aisladas con 5V a 24V
Solo admite pulso único
Reducción automática de corriente en reposo
Adecuado para motores de 2 fases y 4 fases
Admite modos PUL/DIR y CW/CCW
Protección contra sobretensión y sobrecorriente
Arranque suave sin "saltos" al encender
La Anti-Resonancia proporciona par óptimo y anula la inestabilidad de rango medio
Frecuencia de entrada de pulsos de hasta 200 kHz, compatible con TTL y entrada ópticamente aislada
8 corrientes pico seleccionables: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
Tecnología de autoidentificación del motor y autoconfiguración de parámetros, ofrece respuestas óptimas con diferentes motores
La multi-microstepping permite que una entrada de paso de baja resolución produzca una salida de micropaso más alta, lo que ofrece un movimiento del motor más suave
16 resoluciones de micropaso seleccionables: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Tipo de producto
Tipo de producto	Equipo de Circuito Abierto
Especificación Eléctrica
¿Tiene curva de par/empuje?	Sí
Nº de fase	2
Número de ejes	1
Referencia de voltaje de entrada(V)	20 - 80AC / 30 - 110DC
Torque de sujeción(Ncm)	450
Torque de sujeción(oz.in)	637.25
Especificación Física
Diámetro del eje(mm)	14
Producción en serie	Serie TES
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero
