Kit 5 pzs Motor paso a paso 4 fases 28BYJ-48 & placa controladora ULN2003

0 Comentarios - Escribir Comentario

M$82.80

5 o más M$81.00

10 o más M$79.20

50 o más M$77.40

100 o más M$75.80

Stock: 10000
Model: 5-ULN2003
Weight: 0.44kg
Location: ISO

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso unipolar de 5 cables y 4 fases cuenta con bobinas con derivación central y conexión de alimentación común. Es ideal para el chip controlador ULN2003 de matriz Darlington. La combinación ofrece interfaz plug-and-play para conexión simple a placas de desarrollo estándar, permitiendo movimientos paso a paso precisos.

Especificaciones

Tensión nominal: 5V
Número de fases: 4
Ángulo de paso: 5.625°
Resistencia de fase: 50.00±7%Ω(25°C)
Par de tracción: 34.3mN.m(120Hz)
Par de autoposicionamiento: 34.3mN.m
Par de fricción: 600-1200gf.cm
Par de arranque: 300gf.cm
Relación de variación de velocidad: 1/64
Frecuencia: 100Hz
Frecuencia en ralentí en tracción: >600Hz
Frecuencia en ralentí fuera de tracción: >1000Hz
Resistencia de aislamiento: >10MΩ(500V)
Rigidez dieléctrica: 600VAC/1mA/1s
Elevación de temperatura: <40K(122Hz)
Clase de aislamiento: A
Ruido: <35dB

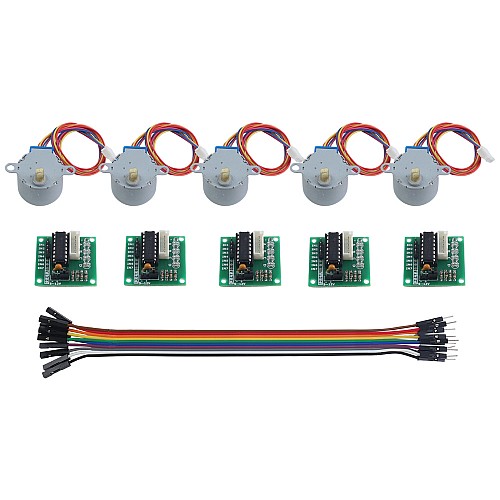

Incluye

5 x Módulos controladores ULN2003
5 x Motores paso a paso 28BYJ-48
1 x Cable ULN2003-L 200mm

Aquí está el diagrama de cableado de ULN2003 con ARDUINO UNO y código de ejemplo de referencia.

Especificación Eléctrica
Ángulo de paso(deg.)	5.625
Clase de aislamiento	A
Elevación de temperatura	<40K(122Hz)
Frecuencia en ralentí en tracción(Hz)	>600
Frecuencia en ralentí fuera de tracción(Hz)	>1000
Frecuencia(Hz)	100
Nº de fase	4
Par de arranque(gf.cm)	300
Par de autoposicionamiento(mN.m)	34.3
Par de fricción(gf.cm)	600-1200
Par de tracción(mN.m)	34.3
Referencia de voltaje de entrada(V)	5
Resistencia de aislamiento	>10MΩ(500V)
Resistencia de fase(ohms)	50
Rigidez dieléctrica	600VAC/1mA/1s
Ruido	<35dB
Especificación Física
Diámetro del eje(mm)	5
Fuente de alimentación	No
Método de inventario	Inventario dedicado
Relación de variación de velocidad	1/64
