Nema 23 External 56mm Stack 2.0A Lead 2mm(0.07874") Length 300mm

0 Comentarios - Escribir Comentario

M$0.00

Stock: 1
Model: 23E22S2004AJ2-300RS
Weight: 2.00kg
Location: ISO, CE, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

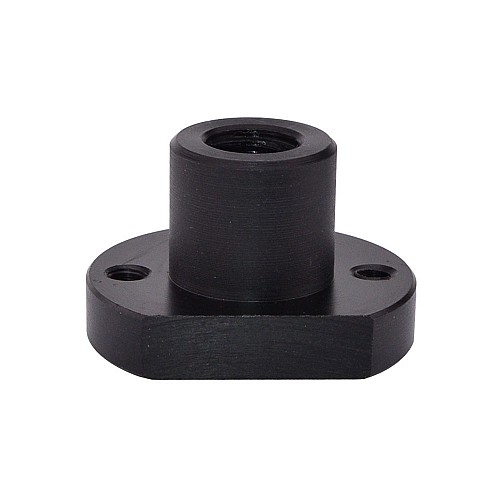

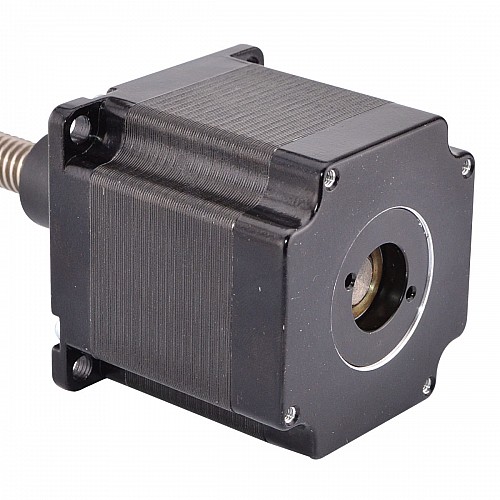

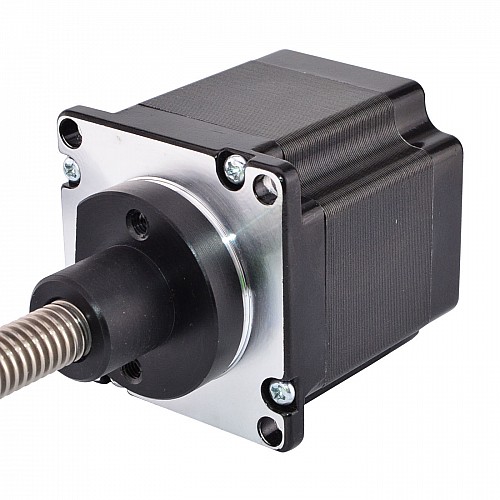

This model is economy linear stepper motor named Nema 23 external linear actuator, the motor part is 56mm 1.8 degree 2A Nema 23 stepper motor with Lead 2mm(0.07874"). It was integrated with 300mm Tr11x2 threaded rod, and a POM screw nut move along the threaded rod.

Electrical Specification

Manufacturer Part Number: 23E22S2004AJ2-300RS(23E22S2004AJ-300RS)
Motor Type: External Linear Stepper
Holding Torque: 1.2Nm(169.93oz.in)
Rated Current/phase: 2.0A
Phase Resistance: 3.6ohms
Voltage: 7.2V
Inductance: 12mH ± 20%(1KHz)

Physical Specification

Frame Size: 57 x 57mm
Motor Length: 56mm
Lead Screw Length: 300mm(11.811")
Lead Screw Diameter: Φ11mm(0.433")
Lead/Step: 0.01mm(0.0003937")
Lead/Revolution: 2mm(0.0787")
Number of Leads: 4
Cable Length: 500mm
Weight: 650g

Connection

A+	A-	B+	B-
Black	Green	Red	Blue

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 23E22S2004AJ4-300RS.

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	2
Inductancia(mH)	12
Resistencia de fase(ohms)	3.6
Torque de sujeción(Ncm)	120
Torque de sujeción(oz.in)	169.93
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Con codificador	No
Diámetro del tornillo de avance(mm)	11
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	56
Longitud del tornillo de avance(mm)	300
Método de inventario	Inventario dedicado
No. de cables	4
Recorrido de plomo/paso(mm)	0.01
Recorrido de plomo/Revolución(mm)	2
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de motor lineal	ACME actuador lineal
