17HM15-0806S Descatalogado
Este producto se ha descatalogado y ya no está disponible para la compra. Póngase en contacto con nosotros para encontrar un reemplazo.
Descargas
Misma serie
| Modelo | Precio | Existencias | ||||
|---|---|---|---|---|---|---|
| 17HM15-0806S Descatalogado | — | — | — | — | — | |
| 17HM19-1684D-E1000 Descatalogado | — | — | — | — | — |

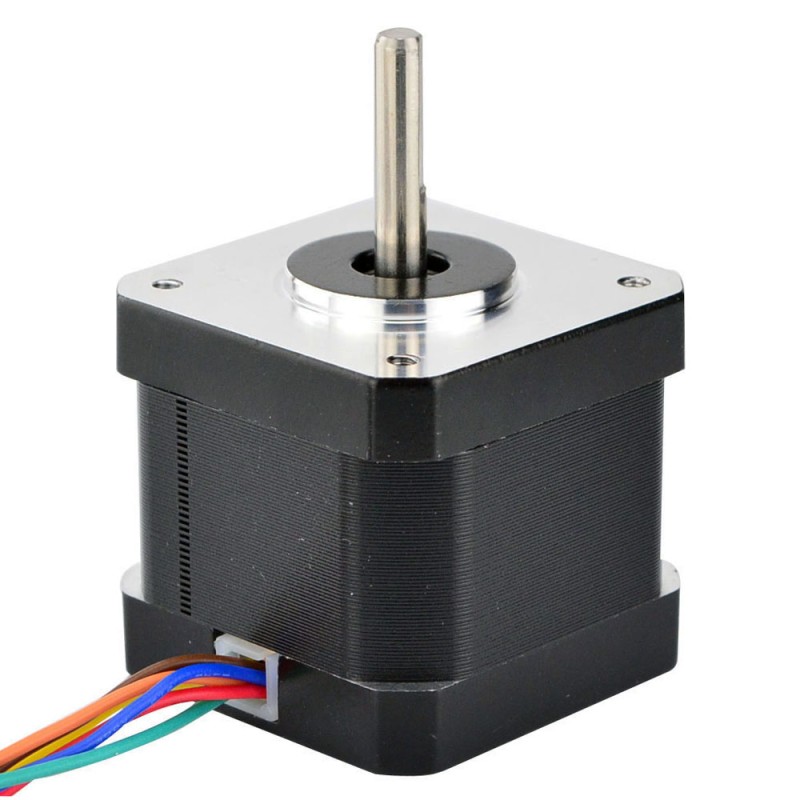

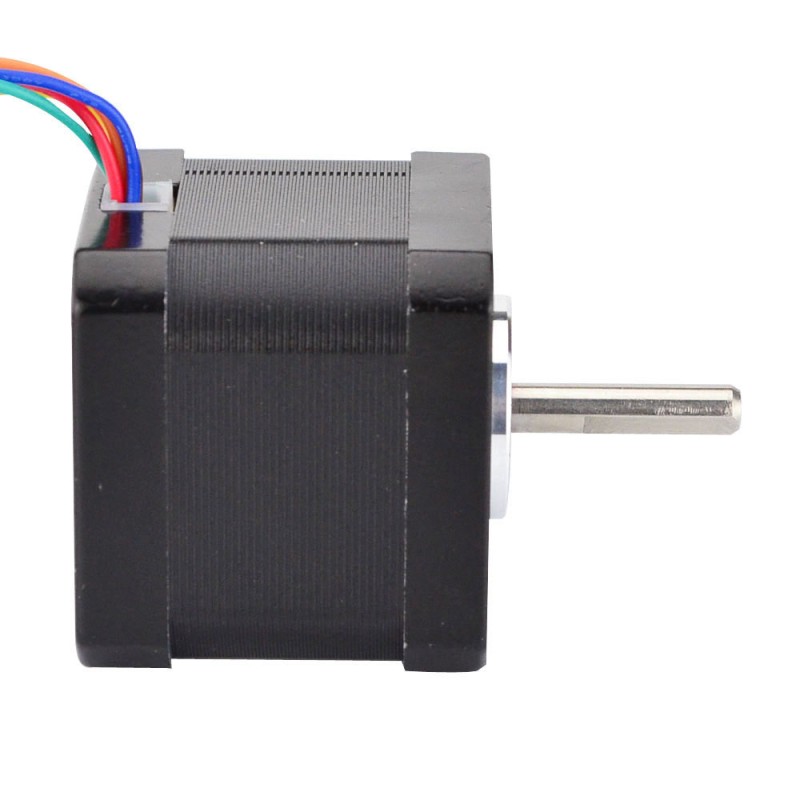

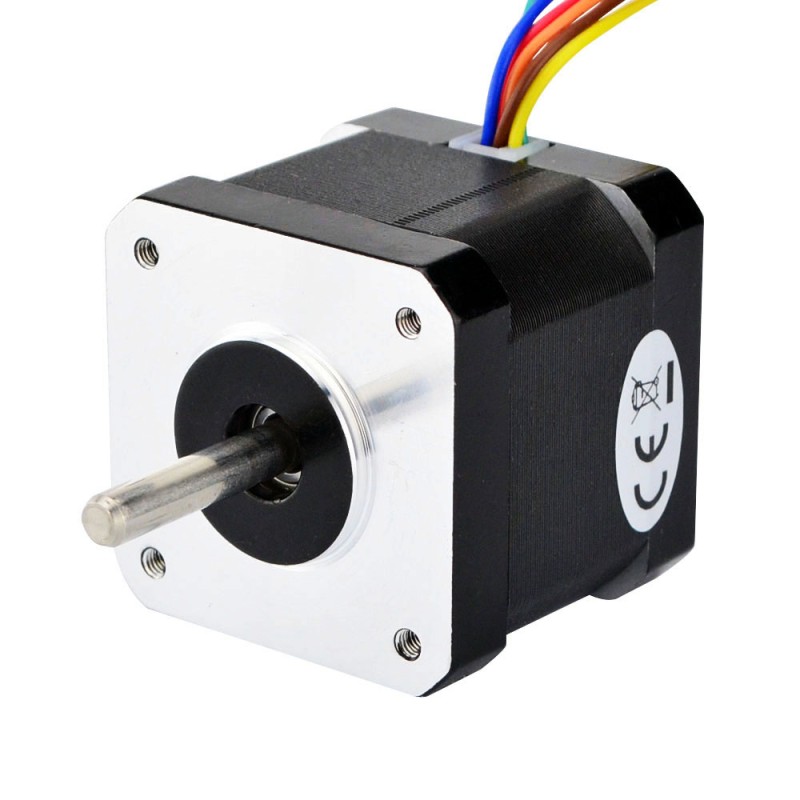

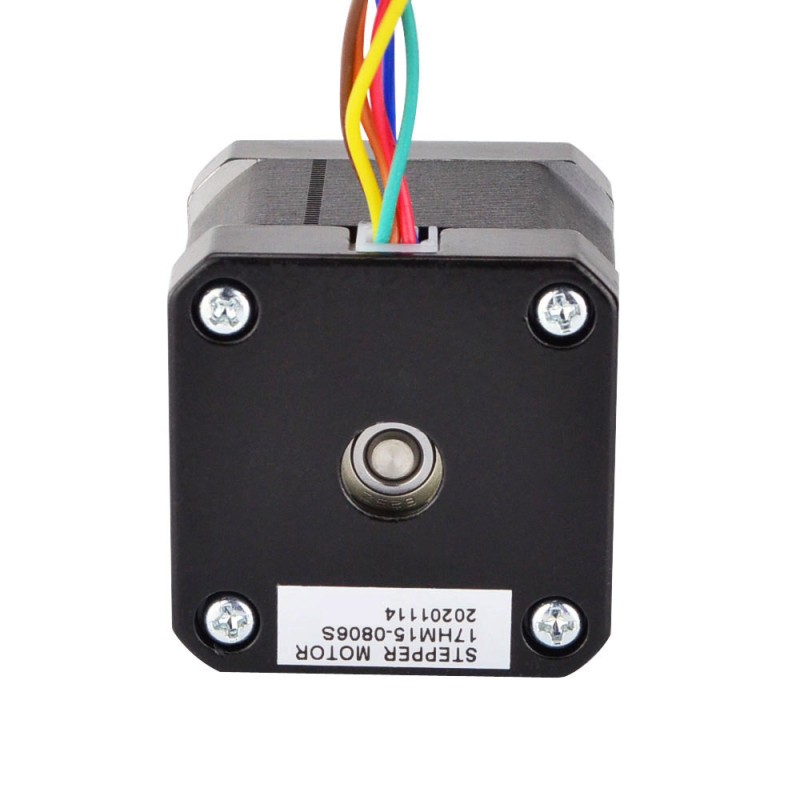

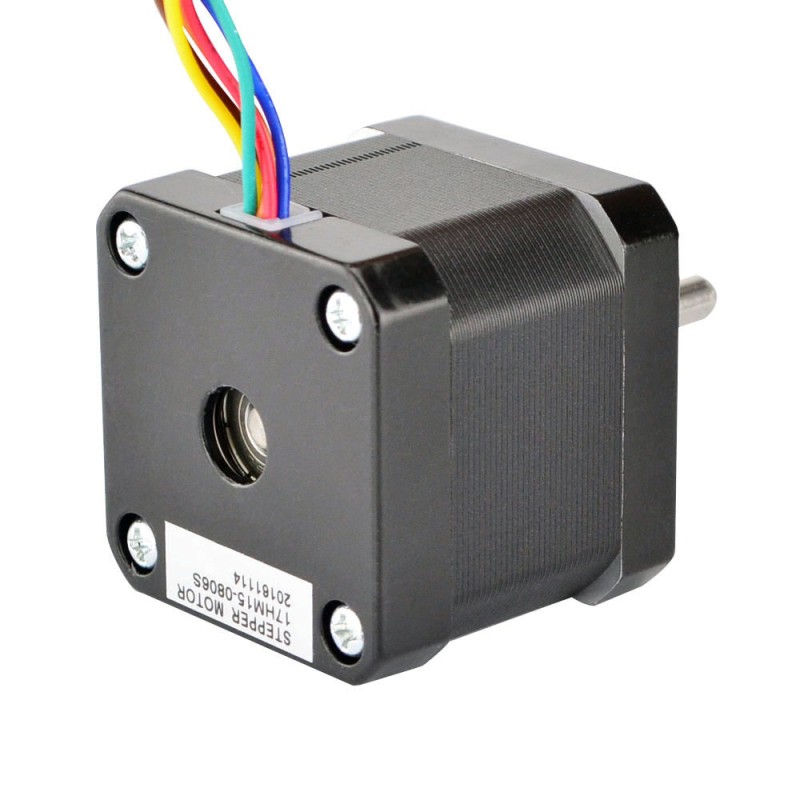

Nema 17 Unipolar 0.9deg 26Ncm(36.82oz.in) 0.8A 42x42x40mm 6 Wires
Este motor paso a paso unipolar Nema 17 con un ángulo de paso de 0,9grados y un tamaño de 42x42x40mm... Leer más
Devoluciones fáciles
Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.
Este motor paso a paso unipolar Nema 17 con un ángulo de paso de 0,9grados y un tamaño de 42x42x40mm. Tiene 6 cables, cada fase consume una corriente de 0,8A 6V, con un par de retención de 26Ncm(36,82oz.in).
Especificación eléctrica
- Número de pieza del fabricante: 17HM15-0806S
- Tipo de motor: paso a paso unipolar
- Ángulo de paso: 0,9grados
- Par de sujeción: 26Ncm(36,82oz.in)
- Corriente nominal/fase: 0.8A
- Resistencia de fase: 7,5ohmios
- Inductancia: 10mH±20 %(1KHz)
- Clase de aislamiento: B 130°C[266°F]
Especificación física
- Tamaño del marco: 42 x 42mm
- Longitud del cuerpo: 40mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 24mm
- Longitud del corte en D: 15mm
- Número de clientes potenciales: 6
- Longitud del cable: 500mm
- Peso: 280g
Conexión
Bipolar
A+ | A- | B+ | B- |
Rojo | Amarillo | Azul | Verde |
Unipolar
A+ | O+ | A- | B+ | O- | B- |
Rojo | Marrón | Amarillo | Azul | Naranja | Verde |
| Tipo de producto | |
| Tipo de producto | Motor paso a paso híbrido |
| Especificación Eléctrica | |
| ¿Tiene curva de par/empuje? | No |
| Ángulo de paso(deg.) | 0.9 |
| Bipolar/Unipolar | Unipolar |
| Corriente nominal(A) | 0.8 |
| Inductancia(mH) | 10 |
| Resistencia de fase(ohms) | 7.5 |
| Torque de sujeción(Ncm) | 26 |
| Torque de sujeción(oz.in) | 36.82 |
| Especificación Física | |
| Diámetro del eje(mm) | 5 |
| Eje simple/eje doble | Eje único |
| Longitud del cable(mm) | 500 |
| Longitud del cuerpo(mm) | 40 |
| Longitud del eje(mm) | 24 |
| No. de cables | 6 |
| Peso(gramos) | 280 |
| Producción en serie | S |
| Tamaño(mm) | Nema 17 (42 x 42) |
| Tipo de eje de salida | D |
