Diámetro del eje de entrada de 14mm NMRV40 de la caja de engranajes helicoidales 5:1
M$831.20
5 o más M$796.80
10 o más M$765.20
50 o más M$736.20
100 o más M$709.20
- In Stock: 10000
- Model: NMRV40-G5-D14
- Gross Weight: 2.14kg
- Certificated: ISO
Sold: 141

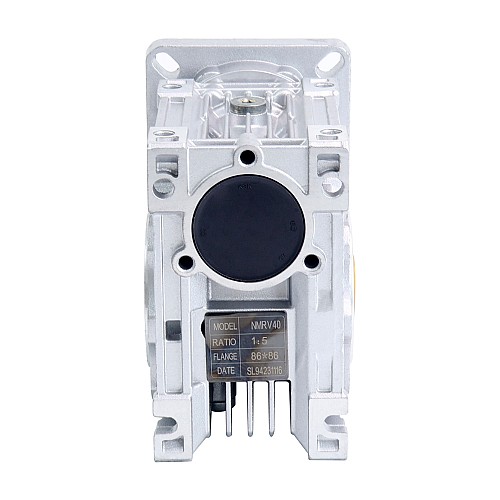

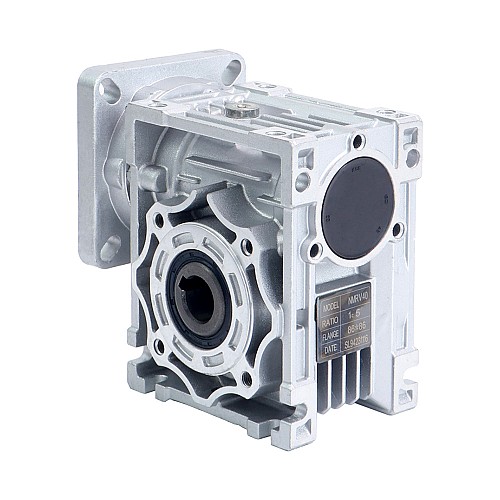

El tamaño de esta caja de cambios es de 86mmx86mm y el diámetro del eje de entrada es de 14mm. Esta caja de engranajes helicoidales está diseñada para motor paso a paso Nema 34 u otro motor de tamaño 86mm x 86mm, el eje de salida está desplazado 90° desde el eje impulsor. Además de las cajas grandes, la ausencia de espacios en la estructura de la caja significa que está sellada herméticamente y sin mantenimiento. Evita que el lubricante se pierda fácilmente, se eche a perder y se cambie.
Especificaciones de la caja de cambios
- Número de pieza del fabricante: NMRV40-G5-D14
- Tipo de caja de cambios: Caja de engranajes helicoidales
- Relación de transmisión: 5:1
- Par de torsión máximo permitido de salida: 40Nm(354,03lb-in)
- Carga radial máxima de salida: 1,18kN
- Tipo de salida: orificio hueco
- Diámetro del orificio de salida: Φ18mm
- Tipo de eje de entrada: chavetero
- Diámetro del eje de entrada: Φ14mm
- Longitud máxima del eje de entrada: 35mm
Nota
- Velocidad de entrada recomendada <=1500rpm.
- Debido al alto juego, los reductores helicoidales no son adecuados para aplicaciones de posicionamiento.
La caja de engranajes helicoidales se ha mejorado utilizando mejores materiales. Si necesita la nueva versión, consulte NMRVS40-G5-D14.
Si desea saber más sobre la diferencia entre los engranajes helicoidales nuevos y antiguos,por favor lea este artículo.
Por lo general, se recomienda que las cajas de engranajes sin fin utilicen el tipo de instalación B3. Si utiliza otros tipos de instalación, contáctenos para personalizarlos.
Opciones de entrada versátiles:
- Eje de entrada adicional: amplíe la configuración de su caja de cambios agregando un eje de entrada adicional en el lado opuesto. (Imagen de caja de cambios con eje de entrada adicional).
- Entrada del motor (predeterminada): conéctese directamente a un motor para una transferencia de energía conveniente.
- Entrada de eje (disponible): se adapta a aplicaciones impulsadas por eje con esta opción adaptable. (Distinga los modelos por la primera letra: M para entrada del motor, S para entrada del eje).
Componentes adicionales para personalización:
- Eje de salida, brida y brazo de torsión: compre estos componentes por separado para adaptar la configuración de su caja de cambios con precisión a sus necesidades. (Imagen de los componentes de la caja de cambios).
Opciones de color para combinar con su diseño:
- Color predeterminado: gris.
- Colores opcionales: Plata y azul (Imagen de la caja de cambios en diferentes colores).
Variedad de bridas para diversas instalaciones:
- Brida redonda (predeterminada): la opción estándar para la mayoría de las aplicaciones.
- Bridas de montaje de entrada cuadradas y personalizadas: disponibles a pedido para requisitos de montaje especializados.
Consideraciones de instalación:
- Tipo de instalación recomendado: B3 para un rendimiento óptimo de la caja de engranajes helicoidales.
- Personalización disponible: contáctenos si necesita un tipo de instalación diferente que se adapte a sus necesidades específicas.
