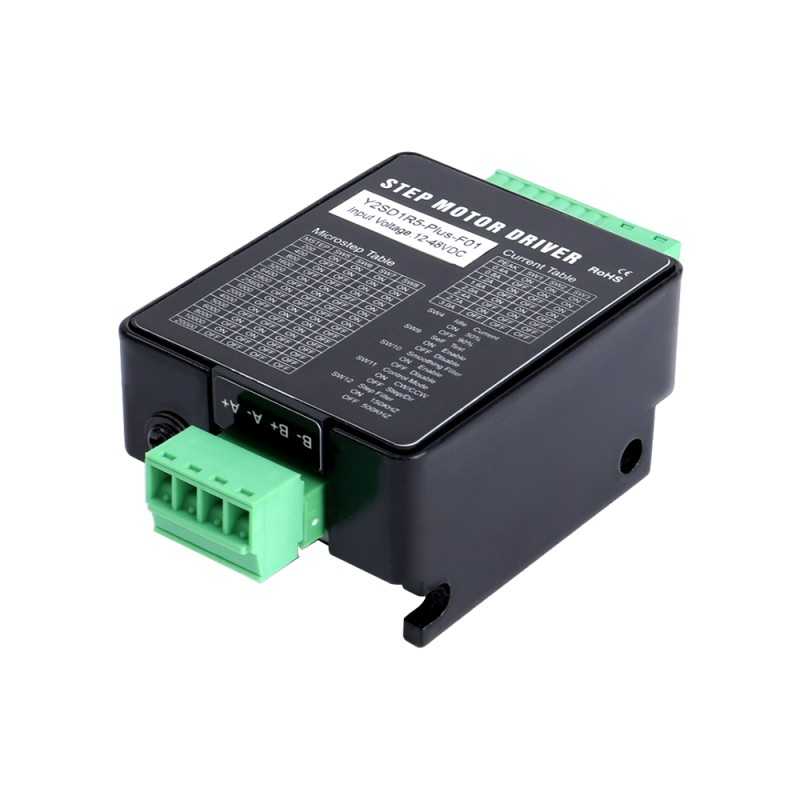

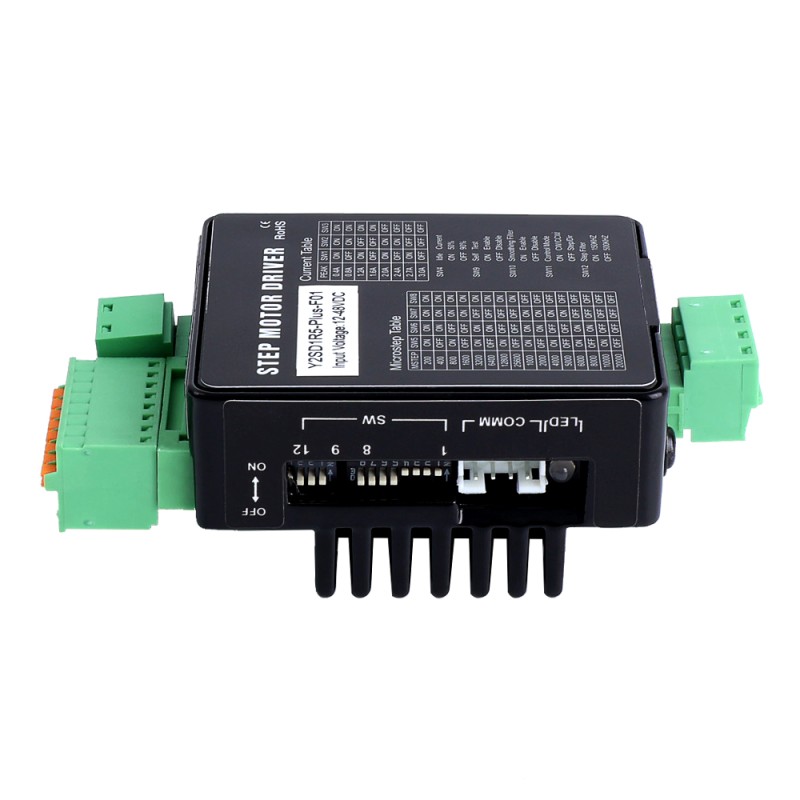

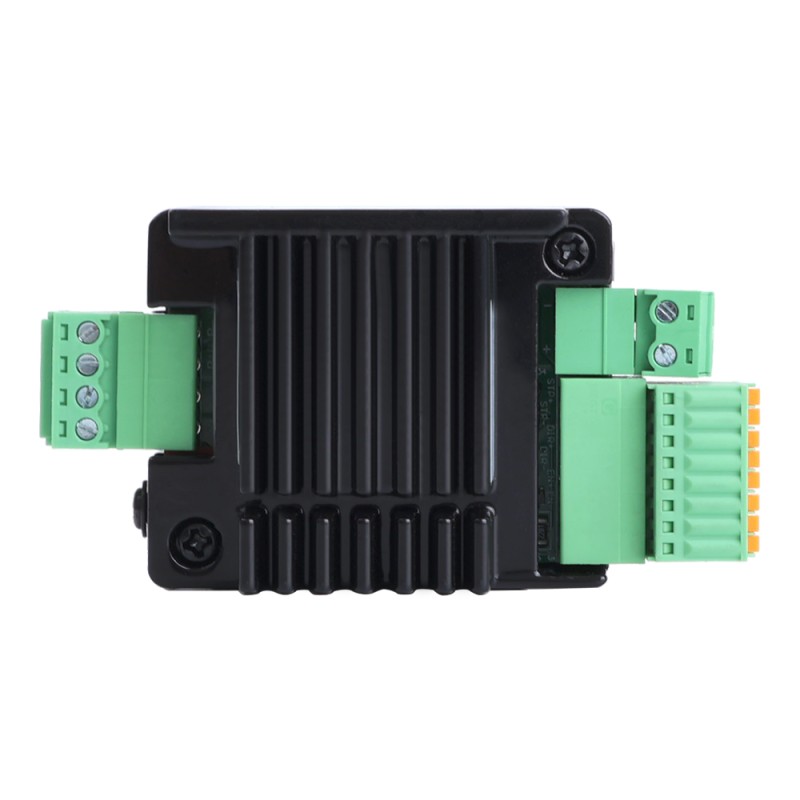

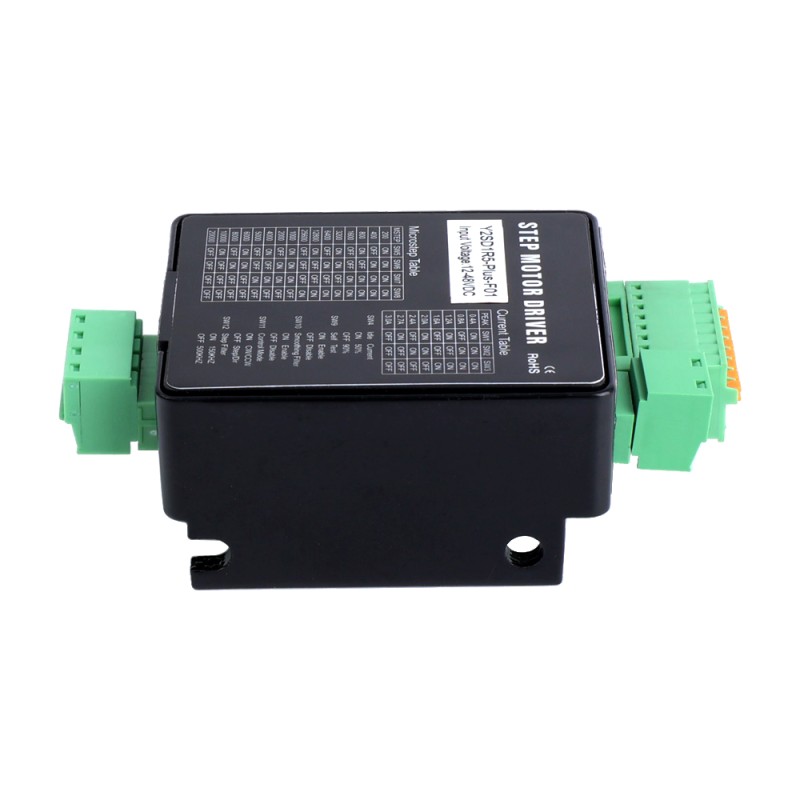

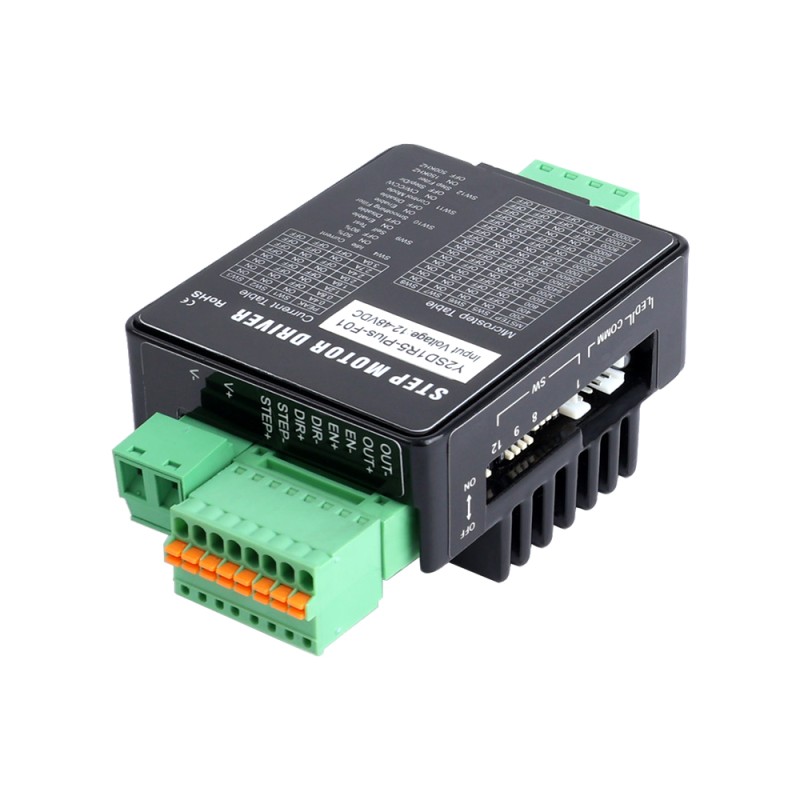

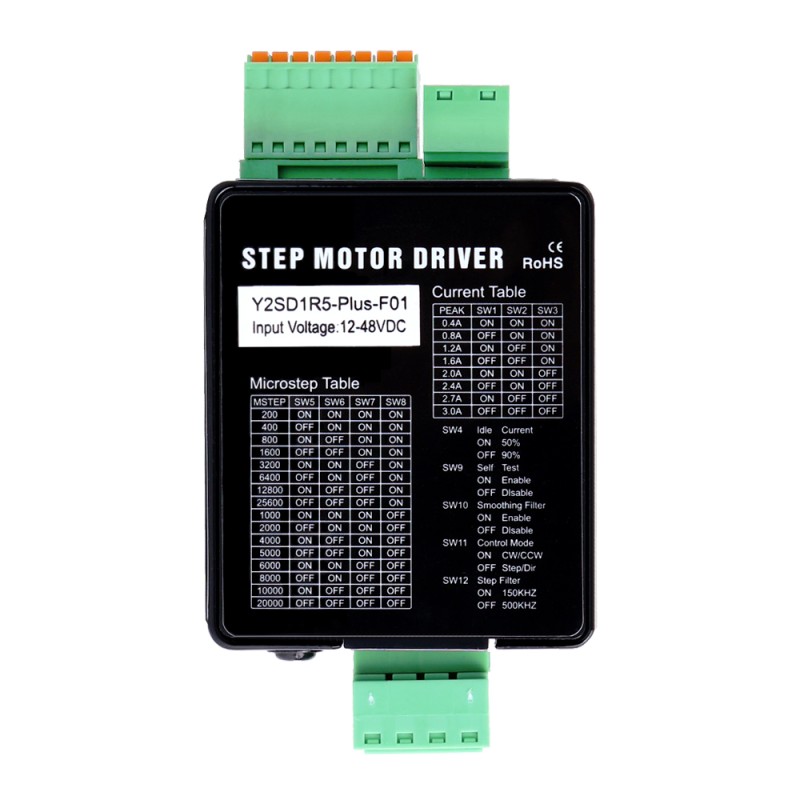

Controlador de motor paso a paso de pulso CC 0.4-3.0A 12-48VDC para motor paso a paso Nema 11, 14, 17, 23

Y2SD1R5-PLUS-F01 es un controlador de motor paso a paso de pulso de CC, admite el modo de pulso y dirección y el modo CW/CCW, el rango de voltaje de entrada es de 12-48 VCC, la subdivisión máxima opcional de micropasos es de 25600 pasos/revolución. Tiene las características de reducir la corriente en reposo, anti-resonancia en el rango de baja velocidad, filtrado de señal de entrada, subdivisión de micropasos del código de marcación, informe de error de autocomprobación, alarma de salida y control de I/O.

Características clave

• Control de E/S
• Anti-resonancia
• El torque a baja velocidad es suave
• Autocomprobación y configuración automática
• La información de entrada se suaviza para subdividir la brecha, y la subdivisión opcional puede llegar a 25600
• Controlador de motor paso a paso de 2 fases con entrada de CC
• Protección contra sobrevoltaje, protección contra bajo voltaje, protección contra error de voltaje; Protección contra sobrecorriente, protección contra sobretemperatura, protección contra sobrecarga; Detección de línea abierta del motor, detección de línea abierta de comunicación, etc.
• Adecuado para motores paso a paso Nema 11, 14, 17, 23

Especificaciones eléctricas

• Modo de control: pulso + dirección/pulso positivo y negativo
• Voltaje de entrada: 12 - 48VCC
• Corriente de salida: 0,4 - 3,0A
• Señal de control: Compatible con 5 - 24 V
• Comentarios del codificador: No
• Salida de alarma: Sí
