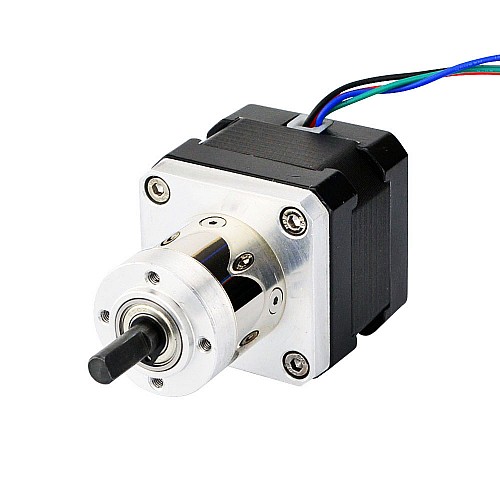

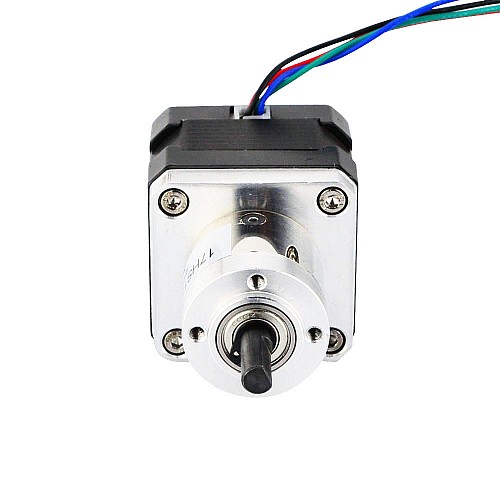

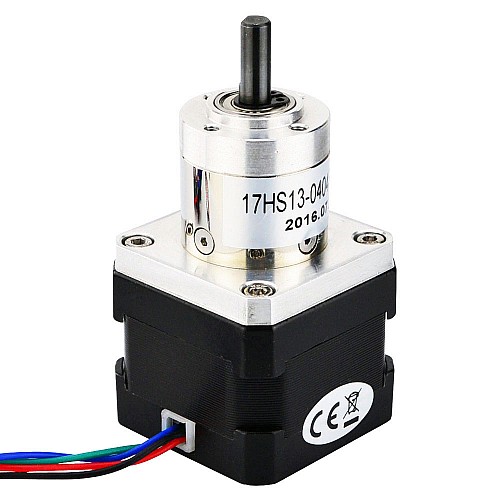

Bipolar pasoA paso Nema 17 L=34mm con Relación de transmisión 5:1 Reductor planetario pequeños

Bipolar pasoA paso Nema 17 L=33mm con Relación de transmisión 5:1 Reductor planetario pequeños
Bipolar pasoA paso Nema 17 L=33mm con Relación de transmisión 5:1 Reductor planetario pequeños
Bipolar pasoA paso Nema 17 L=33mm con Relación de transmisión 5:1 Reductor planetario pequeños
Bipolar pasoA paso Nema 17 L=33mm con Relación de transmisión 5:1 Reductor planetario pequeños
Bipolar pasoA paso Nema 17 L=33mm con Relación de transmisión 5:1 Reductor planetario pequeños
Bipolar pasoA paso Nema 17 L=33mm con Relación de transmisión 5:1 Reductor planetario pequeños
Bipolar pasoA paso Nema 17 L=33mm con Relación de transmisión 5:1 Reductor planetario pequeños
Bipolar pasoA paso Nema 17 L=33mm con Relación de transmisión 5:1 Reductor planetario pequeños
Bipolar pasoA paso Nema 17 L=33mm con Relación de transmisión 5:1 Reductor planetario pequeños
Bipolar pasoA paso Nema 17 L=33mm con Relación de transmisión 5:1 Reductor planetario pequeños
Bipolar pasoA paso Nema 17 L=34mm con Relación de transmisión 5:1 Reductor planetario pequeños
1 Comentarios - Escribir Comentario
M$629.40
5 o más M$599.80
10 o más M$572.80
50 o más M$548.20
100 o más M$525.60
  • En stock: Pre-orden
  • Modelo: 17HS13-0404S-CG5
  • Peso bruto: 0.41kg
  • Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
Este producto tiene una cantidad mínima de 50
¿Qué significa reservar por adelantado?
Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.
¿Qué significa «producto usado»?
Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 17 personalizado con cuerpo de 34mm y corriente nominal de 0,4A, integró una caja de engranajes planetarios de 28mm de diámetro con una relación de transmisión de 5,18:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.


Especificaciones eléctricas

  • Número de pieza del fabricante: 17HS13-0404S-CG5
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 0,35grados
  • Par de retención sin caja de cambios: 22Ncm(31,2oz.in)
  • Corriente nominal/fase: 0,4A
  • Resistencia de fase: 30ohms
  • Inductancia: 27mH ± 20%(1KHz)
  • Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

  • Tipo de caja de cambios: Planetario
  • Relación de engranajes: 5,18:1
  • Eficiencia: 90%
  • Juego en vacío: <=1grado
  • Torsión máxima permitida: 2Nm(283oz.in)
  • Par de momento admisible: 4Nm(566 oz.in)
  • Carga axial máxima del eje: 50N
  • Carga radial máxima del eje: 100N

Especificaciones físicas

  • Tamaño del marco: 42 x 42mm
  • Longitud del motor: 34mm
  • Longitud de la caja de cambios: 29,3mm
  • Diámetro del eje: Φ6mm
  • Longitud del eje: 18mm
  • Longitud de corte en D: 12mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 500mm
  • Peso: 358g

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul
Tipo de producto
Tipo de producto Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar Bipolar
Corriente (A) 0.4
Inductancia(mH) 27
Resistencia de fase(ohms) 30
Torque de sujeción sin caja de cambios(N.m) 0.22
¿Tiene curva de par/empuje? Sí
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 6
Eje simple/eje doble Eje único
Juego <=1deg
Longitud del cable(mm) 500
Longitud del cuerpo(mm) 63.3
Longitud del eje(mm) 18
Método de inventario Inventario dedicado
No. de cables 4
Peso(gramos) 400
Relación de transmisión(xx:1) 5.18
Tamaño(mm) Nema 17 (42 x 42)
Tipo de caja de cambios Economía Planetaria
Tipo de eje de salida D


File Size
17HS13-0404S-CG5.STEP 1.82MB Download
17HS13-0404S-CG5_Torque_Curve.pdf 181.3KB Download
17HS13-0404S-CG5_Full_Datasheet.pdf 62.58KB Download
