Name: Actuador lineal de husillo de bolas con motorNema 8 1.0A Carrera 100mm 0.05Nm(7.08oz.in) Paso 10mm(0.3937")
Brand: STEPPERONLINE
SKU: LMD11S13B1M10-100
Price: 4300.70 MXN
Availability: PreOrder

Actuador lineal de husillo de bolas con motorNema 8 1.0A Carrera 100mm 0.05Nm(7.08oz.in) Paso 10mm(0.3937) - LMD11S13B1M10-100 | StepperOnline

Preordenar

LMD11S13B1M10-100

Torque de sujeción(Ncm)5

Corriente nominal(A)1

Torque de sujeción(oz.in)7.08

Resistencia de fase(ohms)2.5

Consulta

Descargas

LMD11S13B1M10-100_Full_Datasheet.pdfPDF · 237.17KB

Misma serie

Modelo	Torque de sujeción(Ncm)	Corriente nominal(A)	Torque de sujeción(oz.in)	Resistencia de fase(ohms)	Precio	Existencias
LMD11S13B1M10-025	5	1	7.08	2.5	M$4,300.70	Bajo pedido
LMD11S13B1M10-050	5	1	7.08	2.5	M$4,300.70	Bajo pedido
LMD11S13B1M10-075	5	1	7.08	2.5	M$4,300.70	Bajo pedido
LMD11S13B1M10-100	5	1	7.08	2.5	M$4,300.70	Bajo pedido
LMD11S13B1M10-150	5	1	7.08	2.5	M$4,496.06	Bajo pedido
LMD11S13B1M10-200	5	1	7.08	2.5	M$4,496.06	Bajo pedido
LMD11S13BAM10-025	5	1	7.08	2.5	M$4,105.15	Bajo pedido
LMD11S13BAM10-050	5	1	7.08	2.5	M$4,105.15	En stock
LMD11S13BAM10-075	5	1	7.08	2.5	M$4,105.15	Bajo pedido
LMD11S13BAM10-100	5	1	7.08	2.5	M$4,105.15	En stock
LMD11S13BAM10-150	5	1	7.08	2.5	M$4,300.70	Bajo pedido
LMD11S13BAM10-200	5	1	7.08	2.1	M$4,300.70	Bajo pedido
LMD11S13BSM10-025	5	1	7.08	2.1	M$4,105.15	Bajo pedido
LMD11S13BSM10-050	5	1	7.08	2.5	M$4,105.15	En stock
LMD11S13BSM10-075	5	1	7.08	2.5	M$4,105.15	Bajo pedido
LMD11S13BSM10-100	5	1	7.08	2.5	M$4,105.15	En stock
LMD11S13BSM10-150	5	1	7.08	2.1	M$4,300.70	Bajo pedido
LMD11S13BSM10-200	5	1	7.08	2.1	M$4,300.70	Bajo pedido
LMD11S13BUM10-025	5	1	7.08	2.5	M$4,300.70	Bajo pedido
LMD11S13BUM10-050	5	1	7.08	2.1	M$4,300.70	Bajo pedido
LMD11S13BUM10-075	5	1	7.08	2.5	M$4,300.70	Bajo pedido
LMD11S13BUM10-100	5	1	7.08	2.5	M$4,300.70	Bajo pedido
LMD11S13BUM10-150	5	1	7.08	2.5	M$4,496.06	Bajo pedido
LMD11S13BUM10-200	5	1	7.08	2.5	M$4,496.06	Bajo pedido
LMD11S18B1M10-025	10	1	14.16	3.7	M$4,300.70	Bajo pedido
LMD11S18B1M10-050	10	1	14.16	3.7	M$4,300.70	Bajo pedido
LMD11S18B1M10-075	10	1	14.16	3.7	M$4,300.70	Bajo pedido
LMD11S18B1M10-100	10	1	14.16	3.7	M$4,300.70	Bajo pedido
LMD11S18B1M10-150	10	1	14.16	3.7	M$4,496.06	Bajo pedido
LMD11S18B1M10-200	10	1	14.16	3.7	M$4,496.06	Bajo pedido

Ver todo en la categoría

Actuador lineal de husillo de bolas con motorNema 8 1.0A Carrera 100mm 0.05Nm(7.08oz.in) Paso 10mm(0.3937")

Este actuador lineal de la serie LMD con motor paso a paso Nema 11 cuenta con una carrera de 100mm, ... Leer más

0 opiniones • Escribir una opinión

desde

M$4,300.70

5 + M$4,103.67

10 + M$3,923.85

50 + M$3,759.20

100 + M$3,657.08

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

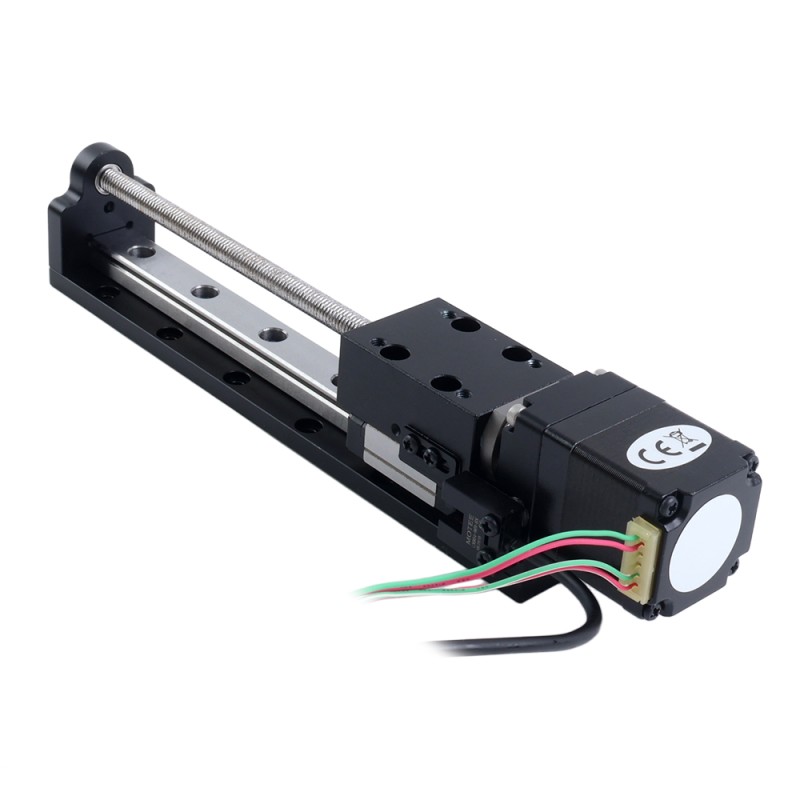

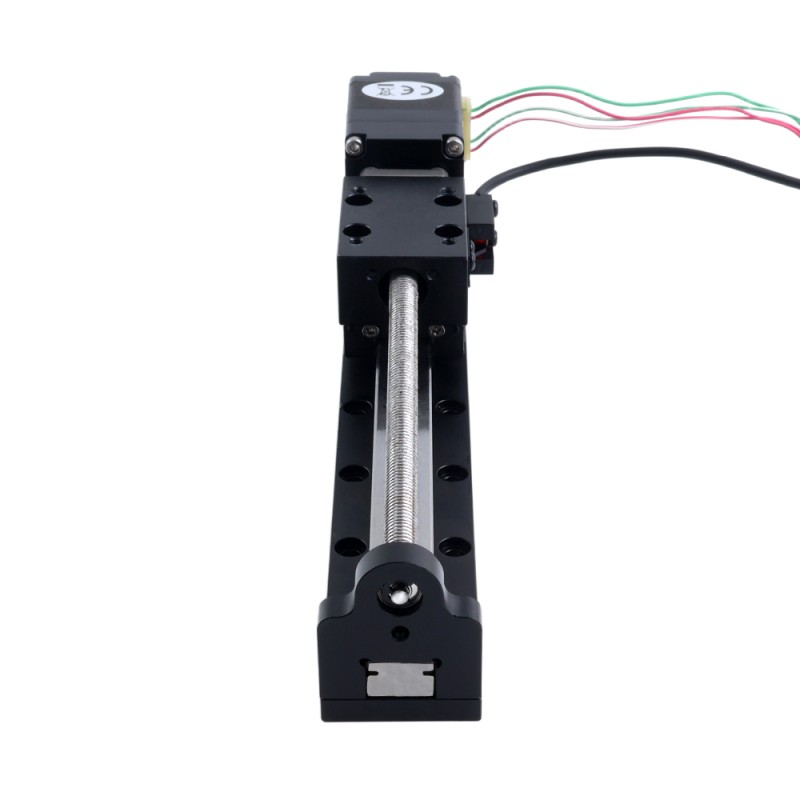

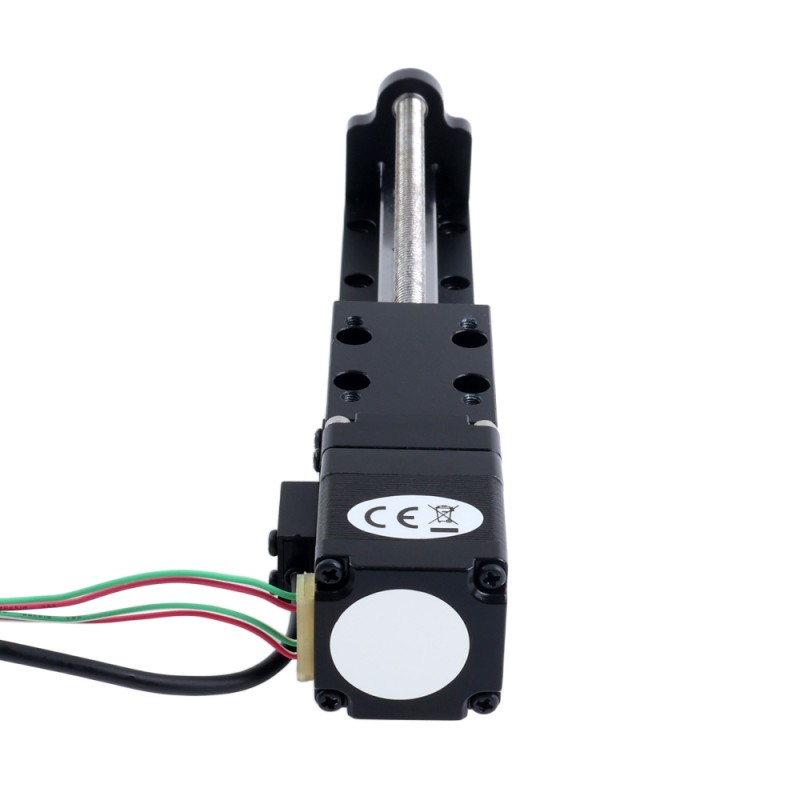

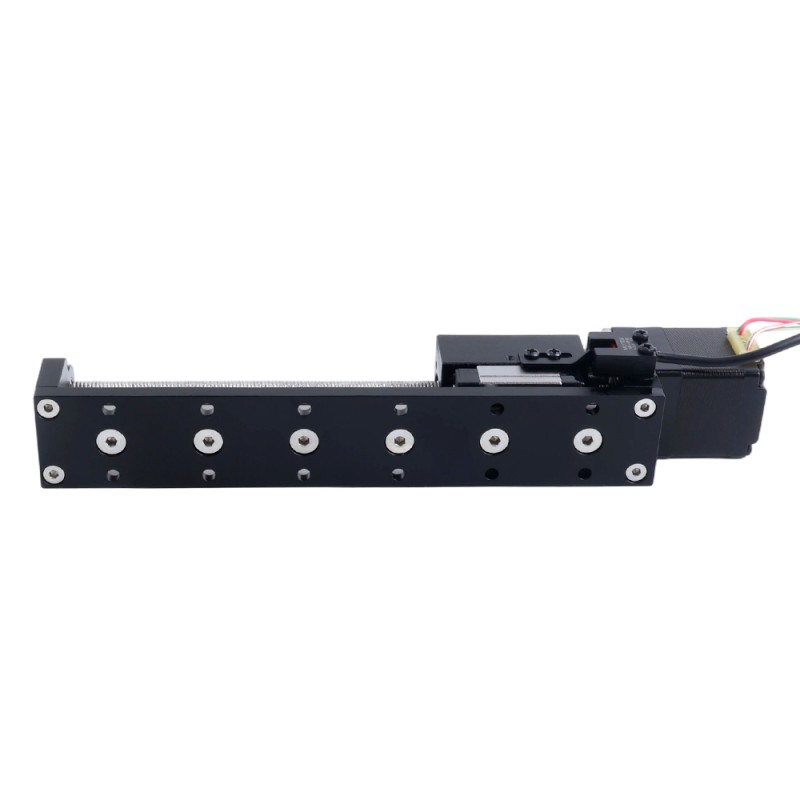

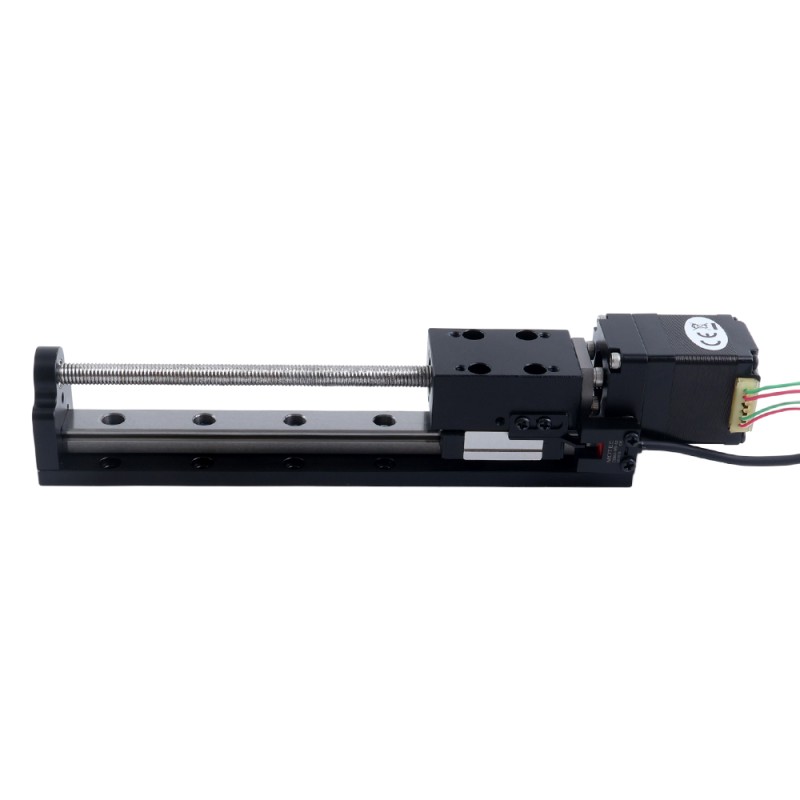

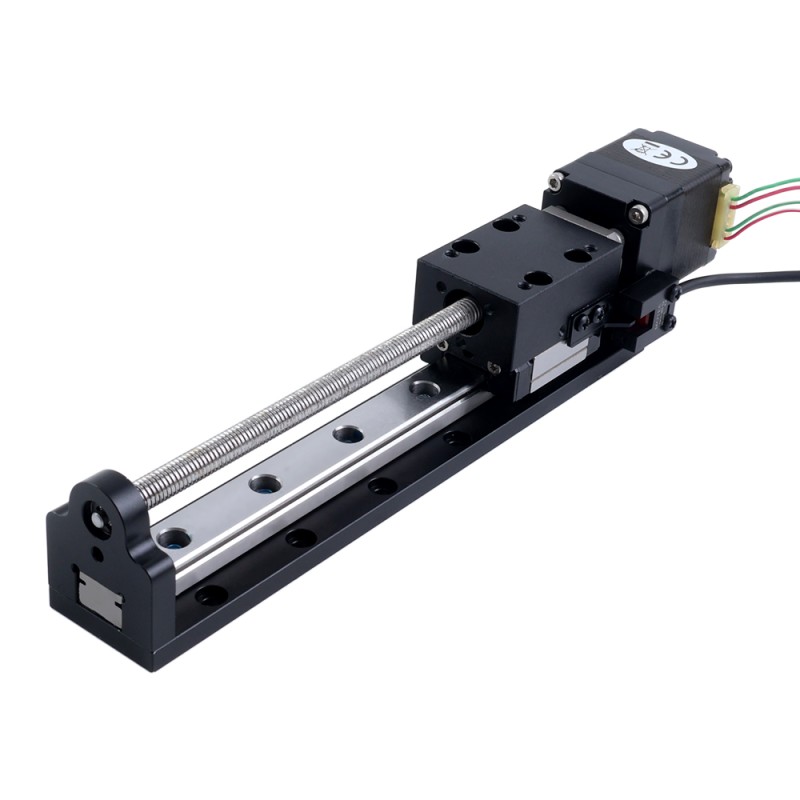

Este actuador lineal de la serie LMD con motor paso a paso Nema 11 cuenta con una carrera de 100mm, un par de retención de 0.05Nm(7.08oz.in) y un paso de 10mm(0.3937"), y está equipado con un sensor.
Este tipo de actuador está compuesto por un motor paso a paso lineal con husillo de bolas altamente integrado y una guía lineal con carro deslizante. Ofrece las ventajas de una estructura simple y un espacio de instalación reducido. Al no tener acoplamiento, su precisión es mayor que la de los actuadores lineales con estructuras de acoplamiento convencionales. Además, el actuador está equipado con un sensor fotoeléctrico para detectar la posición cero. Este actuador se utiliza ampliamente en la industria médica, medición, soldadura láser, corte láser, pequeñas máquinas CNC, grabado y fresado.

Especificaciones eléctricas

MPN: LMD11S13B1M10-100
Tipo de tornillo: Husillo de bolas
Ángulo de paso: 1,8deg
Par de retención: 0.05Nm(7.08oz.in)
Empuje máximo: 7.5N
Capacidad de carga nominal: 5.0N
Corriente nominal/fase: 1.0A
Resistencia de fase: 2.5ohms ± 10%
Inductancia: 1.5mH ± 20%(1KHz)
Tipo de sensor: NPN

Especificación física

Tamaño del motor: 28 x 28 x 34mm
Longitud del tornillo de avance: 147mm
Diámetro del tornillo de avance: 6mm
Máx. Longitud de la carrera: 100mm(3.937")
Máx. Velocidad: 125mm/s
Precisión de posición: ± 0,02mm
Paso por paso: 0.05mm(0.0019685")
Paso por revolución: 10mm(0.3937")
Número de clientes potenciales: 4
Longitud del cable: 320mm
Peso: 0.465kg

Conexión del motor

Nº de pin	1	2	3	4
Bipolar	A+	A-	B+	B-
Cables	Rojo	Rojo/Blanco	Verde	Verde/Blanco

Photoelectric Switch Sequence

Nº de pin	1	2	3	4
Bipolar	+5~24V	GND	Línea de señal	N/A
Cables	Marrón	Azul	Negro	Blanco

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Capacidad de carga nominal(N)	5
Corriente nominal(A)	1
Inductancia(mH)	1.5
Resistencia de fase(ohms)	2.5
Torque de sujeción(Ncm)	5
Torque de sujeción(oz.in)	7.08
Especificación Física
Diámetro del tornillo de avance(mm)	6
Longitud de carrera(mm/ft)	100/0.33
Longitud del tornillo de avance(mm)	147
Recorrido de plomo/paso(mm)	0.05
Recorrido de plomo/Revolución(mm)	10
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de motor lineal	Husillo de bolas
