Actuador lineal de husillo de bolas con motorNema 8 0.5A Carrera 90mm 0.02Nm(2.83oz.in) Paso 2mm(0.07874")
0 Comentarios - Escribir Comentario
M$4,105.15
5 o más M$3,917.19
10 o más M$3,745.51
50 o más M$3,588.45
100 o más M$3,490.77
  • Stock: 200
  • Model: LMD8S15BAA05-090
  • Weight: 0.37kg
  • Location: ISO, CE

Haga clic en país para stock en directo

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto

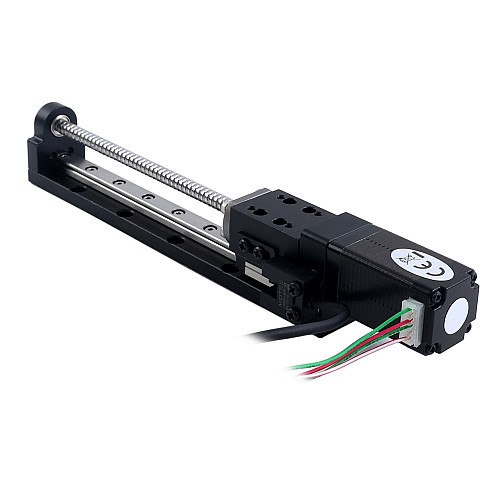

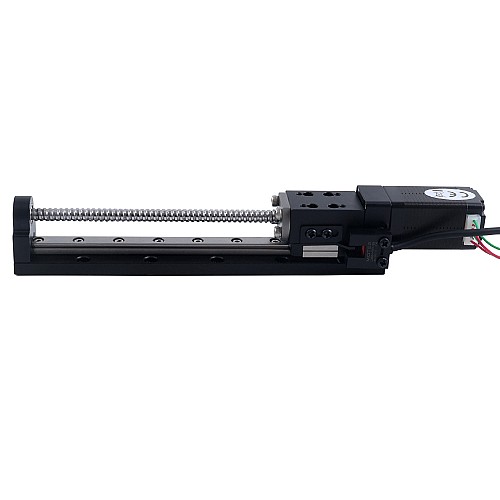

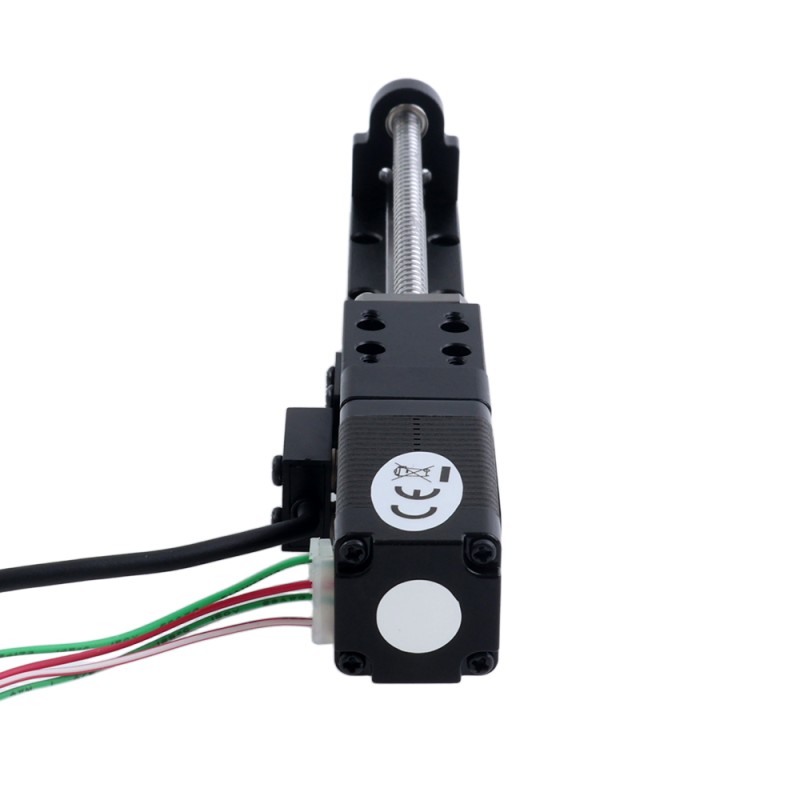

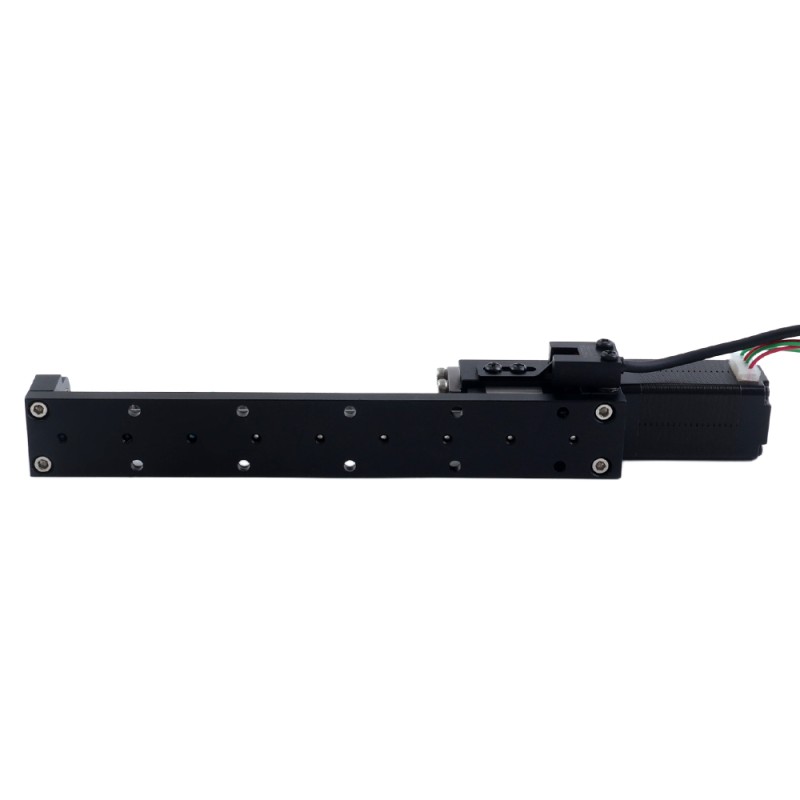

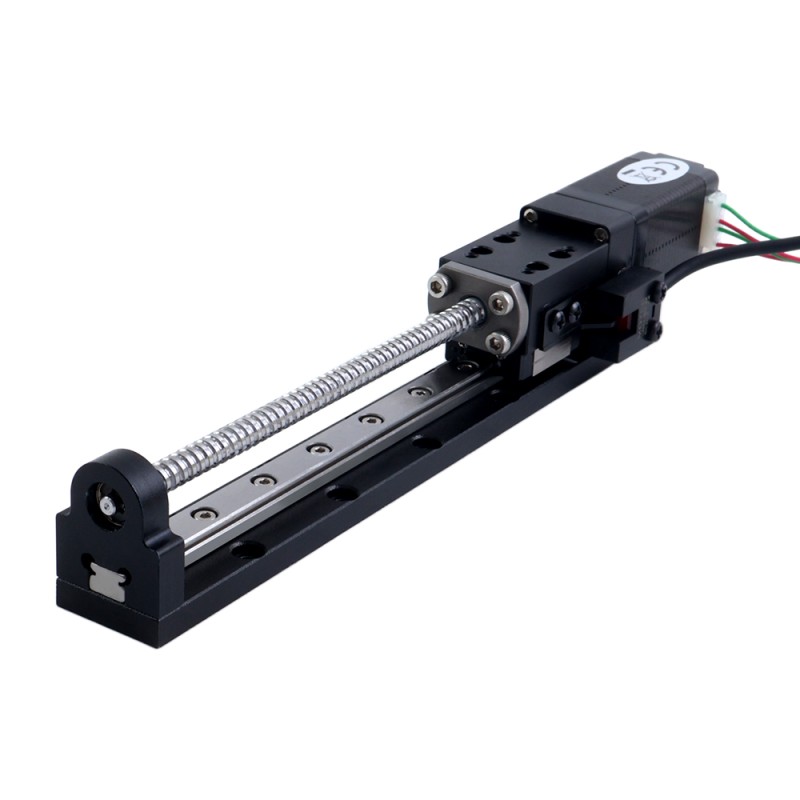

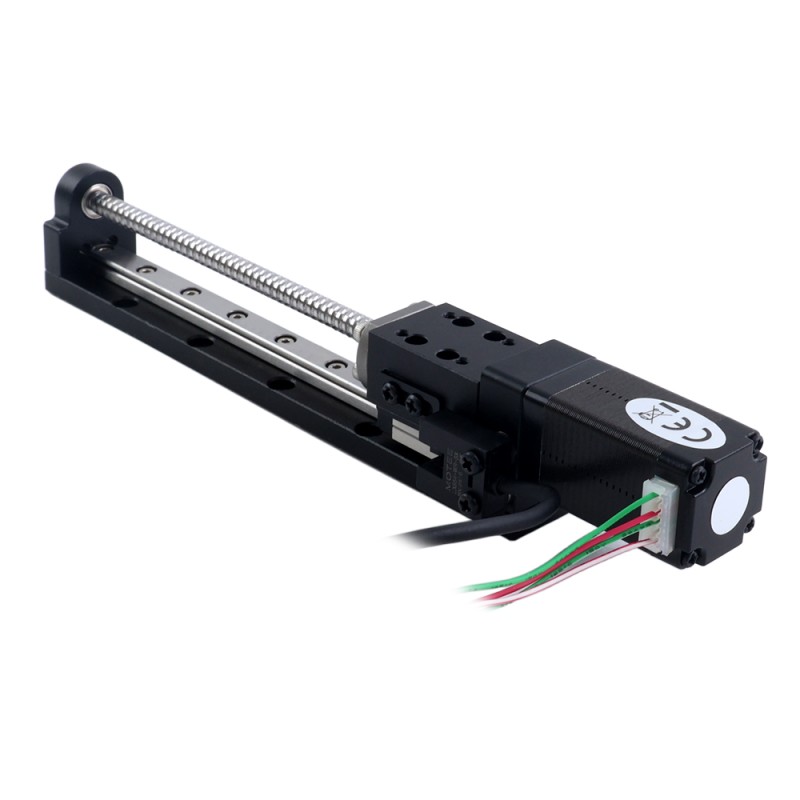

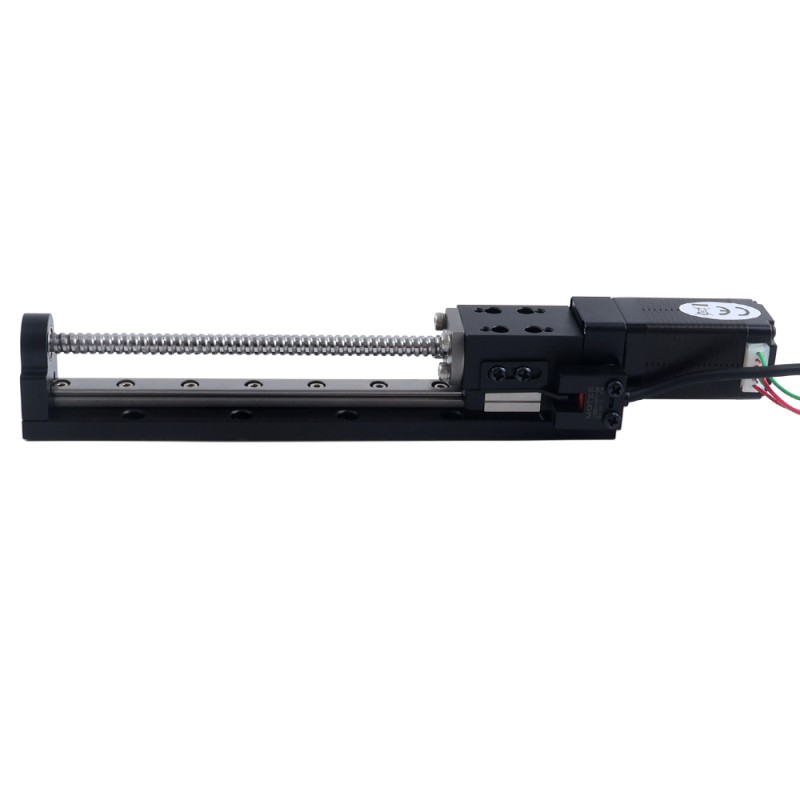

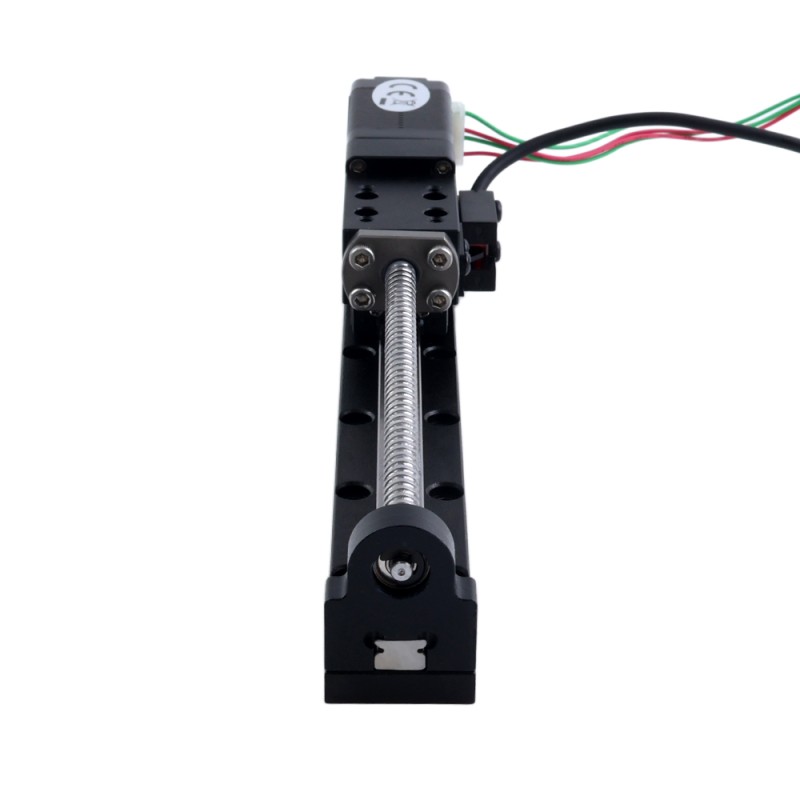

Este actuador lineal de la serie LMD con motor paso a paso Nema 8 cuenta con una carrera de 90mm, un par de retención de 0.02Nm(2.83oz.in) y un paso de 2mm(0.07874"), y está equipado con un sensor.
Este tipo de actuador está compuesto por un motor paso a paso lineal con husillo de bolas altamente integrado y una guía lineal con carro deslizante. Ofrece las ventajas de una estructura simple y un espacio de instalación reducido. Al no tener acoplamiento, su precisión es mayor que la de los actuadores lineales con estructuras de acoplamiento convencionales. Además, el actuador está equipado con un sensor fotoeléctrico para detectar la posición cero. Este actuador se utiliza ampliamente en la industria médica, medición, soldadura láser, corte láser, pequeñas máquinas CNC, grabado y fresado.

Especificaciones eléctricas

  • MPN: LMD8S15BAA05-090
  • Tipo de tornillo: Husillo de bolas
  • Ángulo de paso: 1,8deg
  • Par de retención: 0.02Nm(2.83oz.in)
  • Empuje máximo: 52.5N
  • Capacidad de carga nominal: 32.5N
  • Corriente nominal/fase: 0.5A
  • Resistencia de fase: 12.5ohms ± 10%
  • Inductancia: 11.0mH ± 20%(1KHz)
  • Tipo de sensor: NPN

Especificación física

  • Tamaño del motor: 20 x 20 x 38.2mm
  • Longitud del tornillo de avance: 124mm
  • Diámetro del tornillo de avance: 5mm
  • Máx. Longitud de la carrera: 90mm(3.5433")
  • Máx. Velocidad: 40mm/s
  • Precisión de posición: ± 0,02mm
  • Paso por paso: 0.01mm(0.0003937")
  • Paso por revolución: 2mm(0.07874")
  • Número de clientes potenciales: 4
  • Longitud del cable: 320mm
  • Peso: 0.25kg

Conexión del motor

Nº de pin
1
2
3
4
Bipolar
A+
A-
B+
B-
Cables
Rojo
Rojo/Blanco
Verde
Verde/Blanco

Photoelectric Switch Sequence

Nº de pin
1
2
3
4
Bipolar
+5~24V
GND
Línea de señal
N/A
Cables
Marrón
Azul
Negro
Blanco
Especificación Eléctrica
Ángulo de paso(deg.) 1.8
Corriente nominal(A) 0.5
Inductancia(mH) 11.0
Resistencia de fase(ohms) 12.5
Torque de sujeción(Ncm) 2
Torque de sujeción(oz.in) 2.83
Especificación Física
Diámetro del tornillo de avance(mm) 5
Longitud de carrera(mm/ft) 90/0.3
Longitud del tornillo de avance(mm) 124
Recorrido de plomo/paso(mm) 0.01
Recorrido de plomo/Revolución(mm) 2
Tamaño(mm) Nema 08 (20 x 20)
Tipo de motor lineal Husillo de bolas


File Size
LMD8S15BAA05-090_Full_Datasheet.pdf 225.08KB Download
