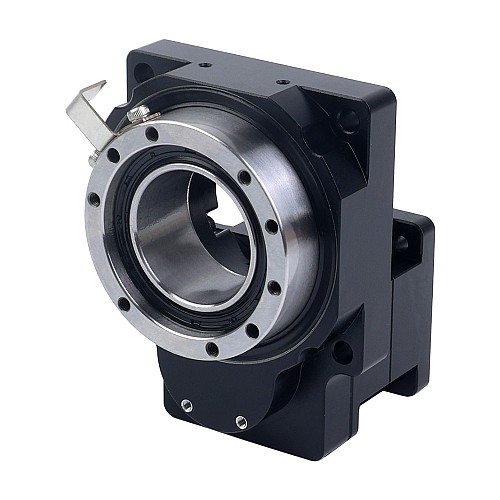

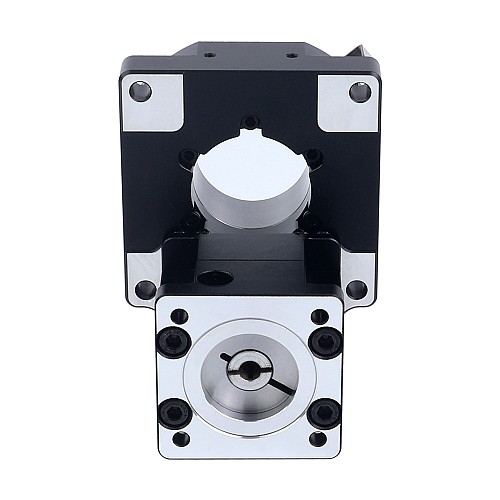

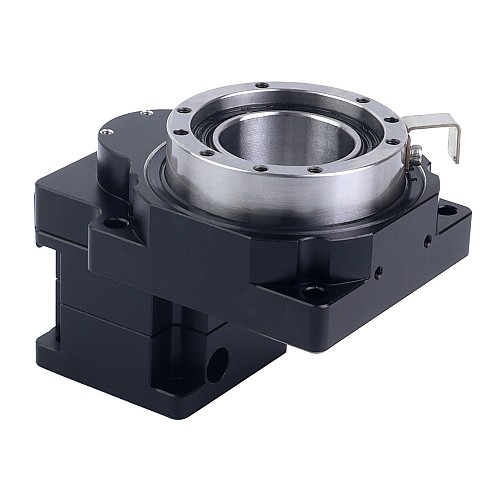

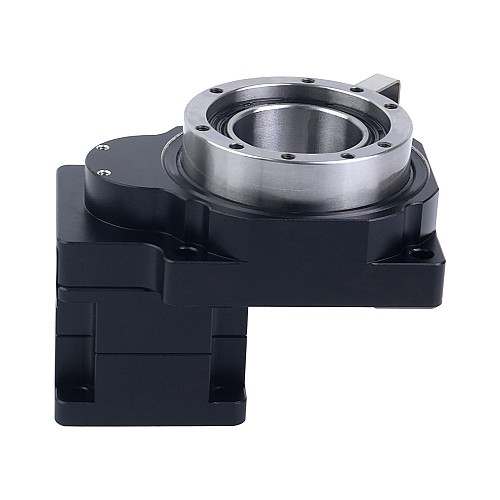

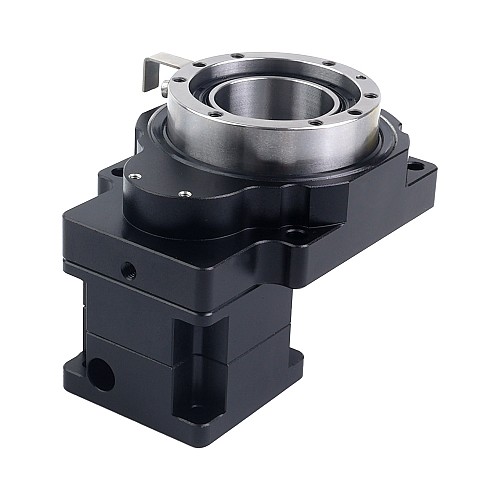

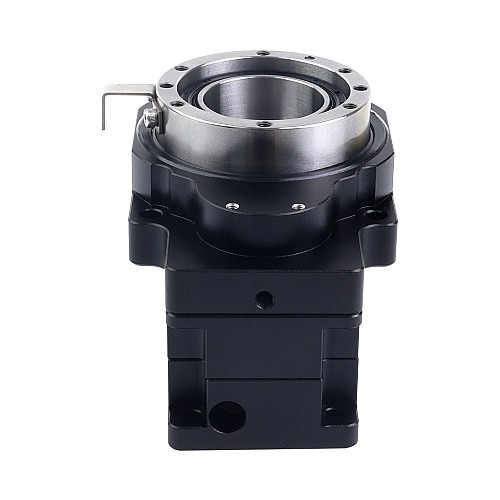

Actuador Giratorio Hueco de 60 mm Relación de engranajes 5:1 Juego 3arc-min para motor paso a paso Nema 17

Esta plataforma de actuador rotatorio hueco se adapta a los motores paso a paso Nema 17 estándar. Presenta una relación de transmisión de 5:1, un par admisible de 5,20Nm(736,38oz.in), una precisión de posicionamiento de 3arcmin y una precisión de posicionamiento repetido de 15arcsec.
Su cojinete de rodillos cruzados garantiza una alta precisión, un par estable y una gran capacidad de carga. El diseño hueco de 360 ​​grados permite un posicionamiento preciso en cualquier ángulo, compatible con motores paso a paso o servomotores. Ideal para automatización, dispensación de pegamento, embalaje, inspección, impresión láser, clasificación y robótica.

Especificaciones físicas

• Número de pieza: HRP60KE-G5-D5
• Relación de transmisión: 5:1
• Tipo de caja de cambios: Actuador Giratorio Hueco
• Material del engranaje: Acero aleado
• Eficiencia: 95%
• Precisión de posición: 3arcmin
• Precisión de posición repetida: ±15arcsec
• Par de torsión admisible: 5,20Nm(736,38oz.in)
• Momento de inercia admisible: 5,60Nm(793,03oz.in)
• Momento de inercia: 3500g·cm²
• Carga axial máxima: 280N
• Recomendado Carga axial: 50N
• Carga radial máxima: 510N
• Velocidad de salida admisible: 200rpm
• Paralelismo de la plataforma: ≤0,010mm
• Saltos de la plataforma: ≤0,010mm
• Ruido: <=65dB
• Clasificación de impermeabilidad: IP40
• Vida útil: 20000horas
• Método de lubricación: Grasa lubricante
• Tamaño del marco de la plataforma: 60 x 60mm
• Tamaño de la brida de montaje: 42 x 42mm
• Diámetro del eje de entrada: Φ5mm
• Longitud máxima del eje de entrada: 26mm
• Diámetro de la sección hueca: 28mm
• Altura de la plataforma: 65,5mm
