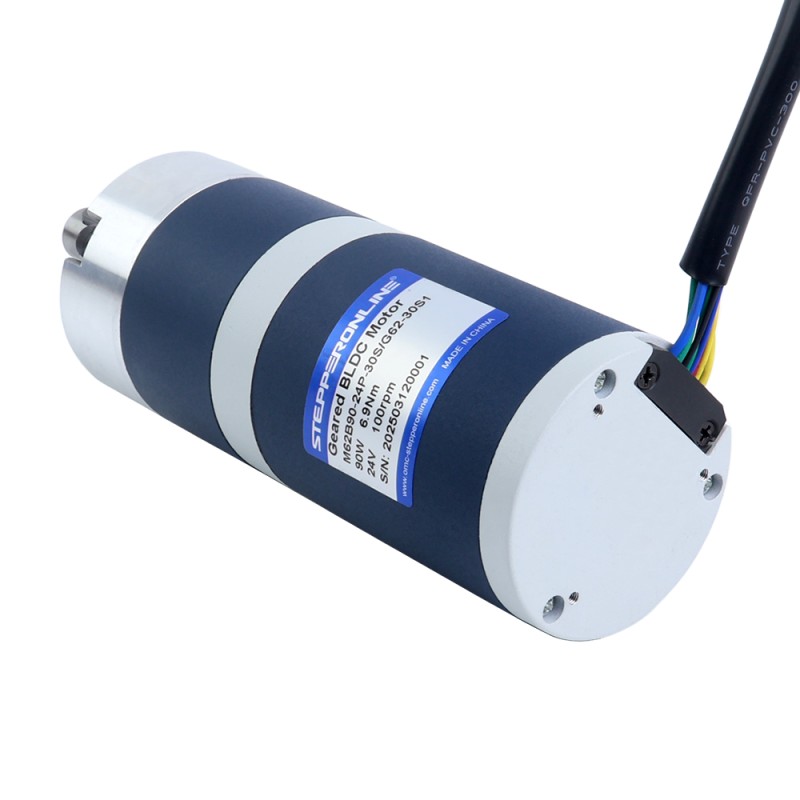

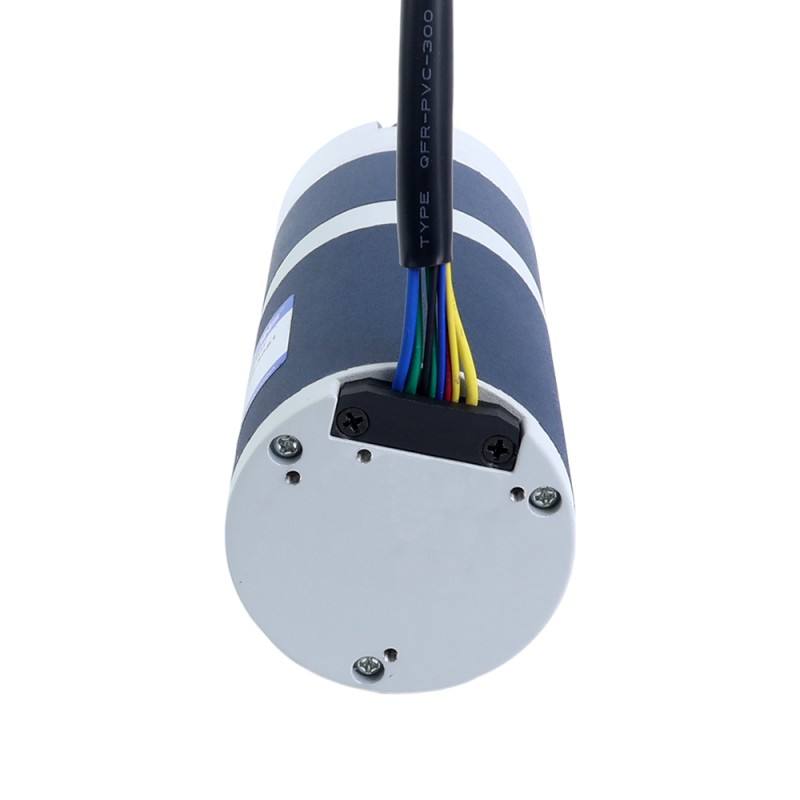

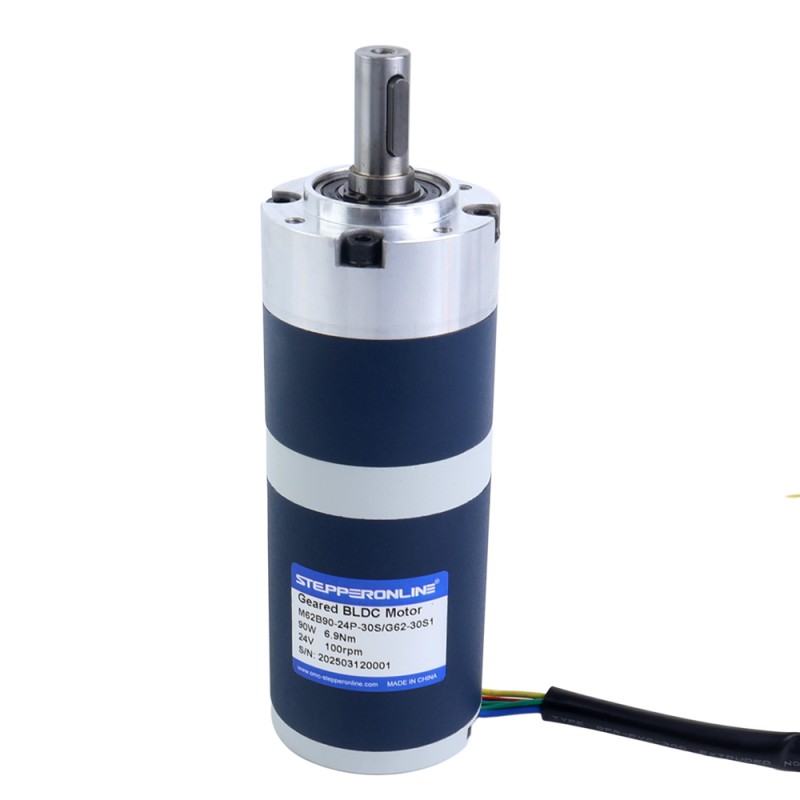

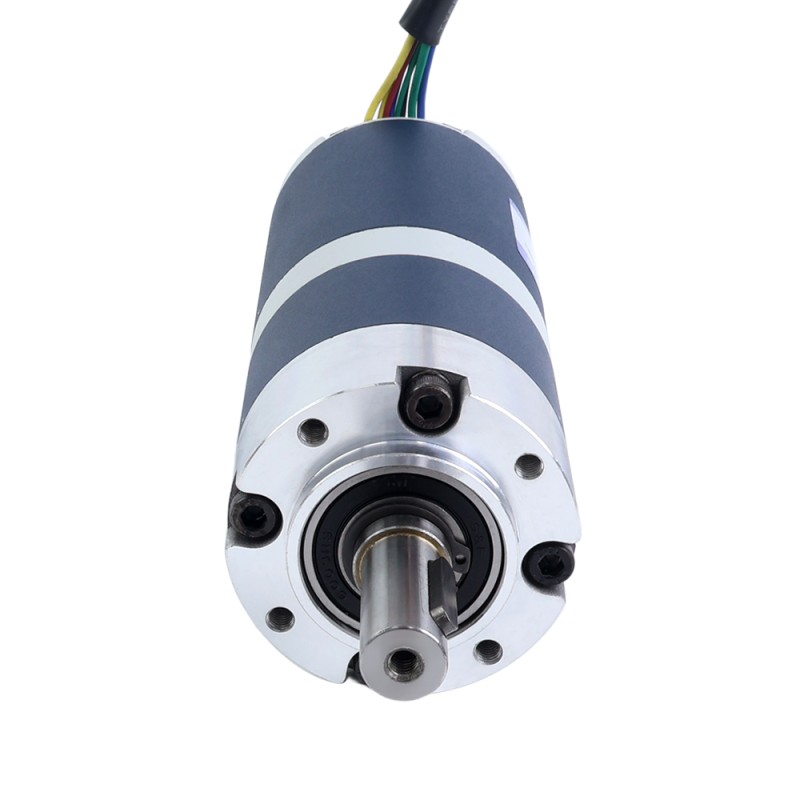

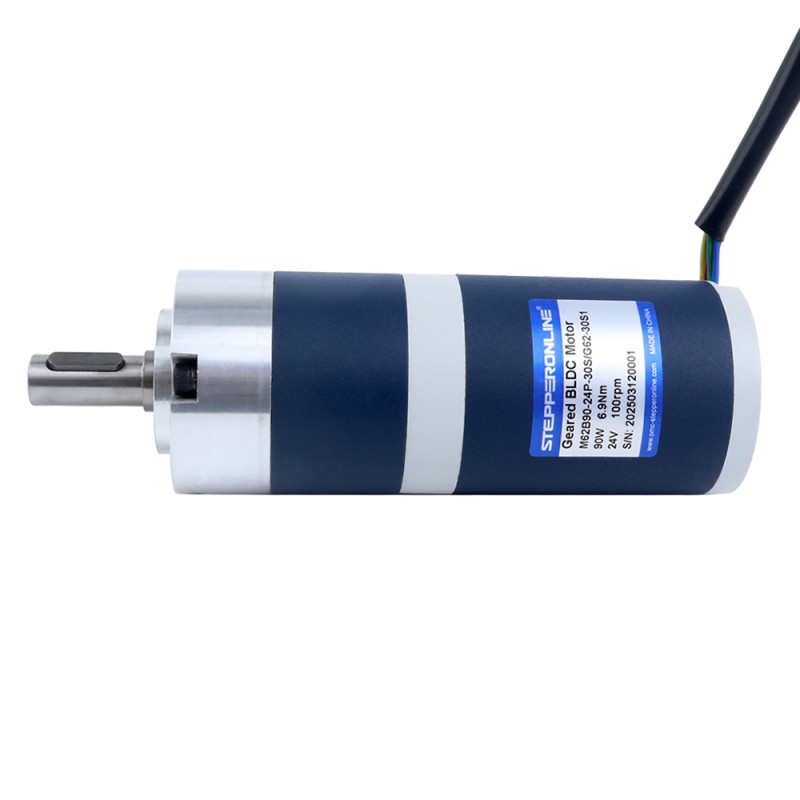

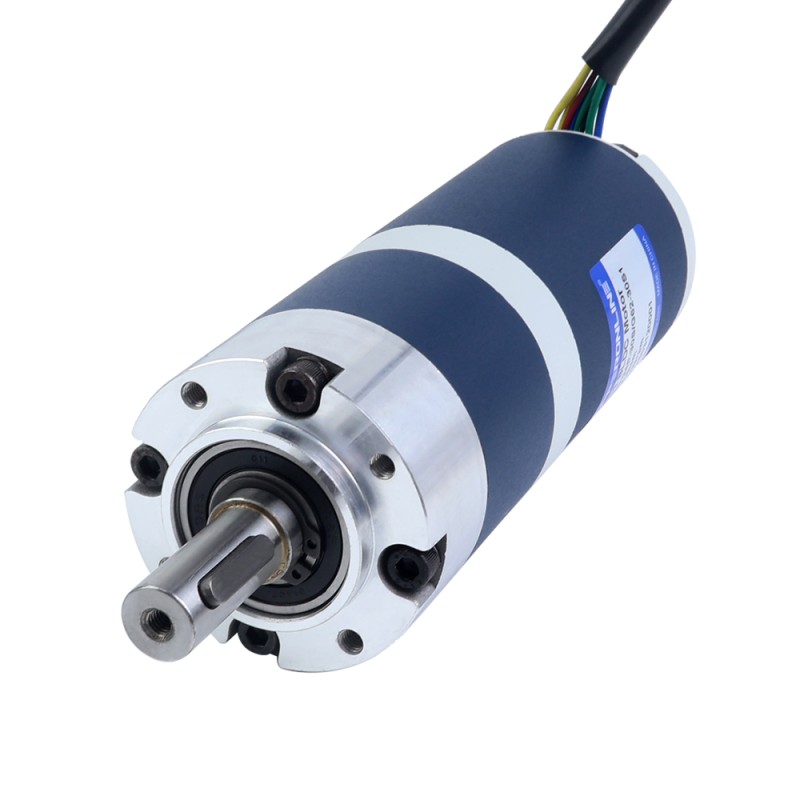

24V 90W 100RPM Motor DC sin Escobillas con Caja Reductora 6,90Nm(977,12oz.in) 30:1 Caja Planetaria

0 Comentarios - Escribir Comentario

M$1,124.40

5 o más M$1,087.20

10 o más M$1,052.40

50 o más M$1,019.80

100 o más M$989.20

En stock: 10000
Modelo: M62B90-24P-30S/G62-30S1
Peso bruto: 2.36kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este es un motor brushless DC de 24V 90W con diámetro de brida Φ62mm, par nominal de 6,90Nm(977,12oz.in) y velocidad nominal de 100rpm. Equipado con una caja de cambios planetaria de relación 30:1, proporciona alto par para aplicaciones de precisión. Su diseño cilíndrico compacto facilita la integración en sistemas con espacio limitado.

Especificaciones eléctricas

P/N: M62B90-24P-30S/G62-30S1
Fase: 3
Polos: 10
Tensión nominal: 24V
Potencia nominal: 90W
Corriente nominal: 5,0A
Par nominal: 6,90Nm(977,12oz.in)
Velocidad nominal: 100rpm
Velocidad sin caja de cambios: 3800rpm±10%
Sensor: Sensor Hall
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tipo de caja de cambios: Caja de engranajes planetarios
Relación de transmisión: 30:1
Tamaño del marco: Φ62mm
Longitud total: 156,5mm
Tipo de eje: Chavetero
Diámetro del eje: Φ14mm
Longitud del eje: 39mm
Peso: 2,18kg

Conexión

Cables del motor			Cables Hall
U	V	W	+	-	Ha	Hb	Hc
Amarillo	Verde	Azul	Rojo	Negro	Amarillo	Verde	Azul
20AWG			26AWG

Opciones de relación de transmisión

Para relaciones opcionales y sus velocidades/par nominal, consulte la tabla.

Etapa	1-Etapa				2-Etapa
Relación de reducción	3,65	5,36	6,55	8,63	13,3	19,6	24,6	30	35,1	46,2	56,5
Velocidad(rpm)	822	560	458	348	226	153	122	100	85	65	53
Par de torsión (Nm)	0,63	0,92	1,13	1,48	2,10	3,00	3,80	4,60	5,40	7,10	8,70

Etapa	3-Etapa
Relación de reducción	71,5	89,8	104,8	112,8	128	144,5	160,9	181,6	196,5	229,5	302,5	398,5
Velocidad(rpm)	42	33	29	27	23	21	19	17	15	13	9,9	7,5
Par de torsión (Nm)	10,00	13,00	15,00	16,00	18,00	20,00	22,00	25,00	27,00	32,00	40,00	35,00

El controlador BLDC recomendado para este motor es BLD-305S.

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	5.00
Nº de fase	3
Par nominal(Nm)	6.9
Potencia nominal(W)	90
Tensión nominal(V)	24
Velocidad nominal(rpm)	100
Especificación Física
Con cambio	Sí
Diámetro del eje(mm)	14
Longitud del cuerpo(mm)	156.5
Longitud del eje(mm)	39
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	30
Tamaño(mm)	62 Redondo
Tipo de caja de cambios	Caja de engranajes planetarios
Tipo de eje de salida	Chavetero

File	Size
M62B90-24P_30S-G62-30S1.STEP	3.17MB	Download
M62B90-24P-30S_G62-30S1-Full_Datasheet.pdf	50.4KB	Download

Etiquetas: Tipo de eje de salida: Chavetero, Diámetro del eje (mm): 14, Longitud del eje (mm): 39, Tensión nominal (V): 24, Corriente nominal (A): 5.00, Longitud del cuerpo (mm): 156.5, Tamaño (mm): 62 Redondo, Nº de fase: 3, Tipo de producto: Motor BLDC con engranajes, Relación de transmisión(xx:1): 30, Tipo de caja de cambios: Caja de engranajes planetarios, Velocidad nominal (rpm): 100, Par nominal (Nm): 6.9, Potencia nominal (W): 90, Con cambio: Sí, Método de inventario: Inventario dedicado
